Замена экрана HTC One X

Вставьте булавку безопасности или другой небольшой предмет в маленькое отверстие рядом с разъемом для SIM-карты, чтобы извлечь SIM-карту.

Отверстие для SIM-карты расположено в верхней части задней панели.

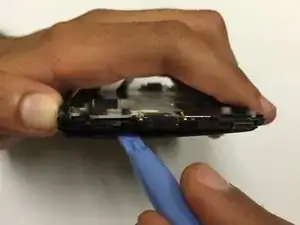

Используя пластиковый инструмент для открытия, аккуратно отделите экран от задней панели.

Сборка дисплея сидит очень плотно, поэтому снятие должно выполняться аккуратно с приложением равномерного, постоянного усилия по нижним углам и бокам панели. Обратите внимание, что верхняя часть телефона находится под панелью и не выйдет наружу.

Если экран треснул, будьте особенно осторожны при отделении экрана от задней панели, чтобы избежать дальнейших повреждений.

Отложите заднюю панель в сторону.

Удалите пять винтов в верхней части панели с помощью отвертки Phillips.

Два винта Phillips 2.05 мм

Три винта Phillips 2.44 мм

Также снимите винты, закрытые гарантийными наклейками.

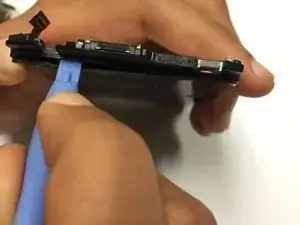

После удаления винтов аккуратно снимите пластиковую крышку с помощью пластикового инструмента для открытия, чтобы отстегнуть края от передней панели.

После разборки вашего устройства гарантия перестанет действовать.

Уберите два винта в правом нижнем углу передней панели с помощью отвертки Phillips, как показано на изображении.

Два винта Phillips 3.35 мм

Используйте пинцет, чтобы отключить антенну от платы логики до печатной платы.

Снимите ленту, прикрепленную к материнской плате.

Снимите ленту, удерживающую батарею на месте.

Аккуратно приподнимите батарею снизу с помощью пластикового инструмента для вскрытия.

Возможно, потребуется применить нагрев, чтобы расплавить клей, удерживающий батарею.

Пока не удаляйте батарею полностью

Теперь вы можете отключить гибкий кабель, удерживающий печатную плату. Аккуратно откройте фиксаторы с помощью пинцета или пластикового инструмента и сдвиньте гибкий кабель пинцетом.

После отделения снимите и отложите печатную плату в сторону.

Поместите батарею обратно в её исходное положение после удаления печатной платы.

Используйте пинцет, чтобы отключить гибкие кабели кнопки питания.

Отключите гибкий кабель регулятора громкости, открыв фиксатор и затем сдвинув кабель пинцетом.

Отключите гибкий кабель сенсорного экрана.

Если вы ремонтируете механические кнопки, пропустите шаг 7.

Отключите оставшиеся два гибких кабеля аналогичным образом перед полным снятием платы логики.

Теперь вы можете безопасно снять плату.

Теперь необходимо отключить экран и дигитайзер, которые склеены друг с другом.

Возможно, потребуется использовать горячий воздух, чтобы нагреть клей, удерживающий экран и дигитайзер вместе. Это значительно упростит их разделение.

С помощью пластикового инструмента для вскрытия вставьте инструмент между экраном и дигитайзером и медленно подденьте их друг от друга.

После завершения ориентируйте новый экран так же, как старый, приклейте его к дигитайзеру прочным клеем и соберите устройство заново.
