Верхняя логическая плата HTC OPM9200

Перед началом разрядите аккумулятор устройства до уровня ниже 25%. Заряженный литий-ионный аккумулятор может загореться и/или взорваться при случайном проколе.

Выключите устройство.

Найдите крышку слота для карты SD/сим-карты на левой стороне устройства.

При открытии крышки вы обнаружите слоты для карты SD и SIM-карты. Аккуратно извлеките эти элементы, если они установлены, и отложите их в сторону.

Подденьте заднюю крышку, чтобы начать процесс её снятия. Продолжайте снимать заднюю крышку, работая по кромке. После снятия отложите заднюю крышку в сторону.

Удалите пять винтов T4 Torx длиной 3,5 мм.

Удалите два винта Phillips #00 длиной 4,5 мм.

Обратите внимание на наклейку под аккумулятором. Следование этому руководству после этого шага может лишить устройство гарантии.

Поместите пластиковый инструмент для вскрытия вдоль стыка передней и задней панелей. Проведите инструментом вдоль стыка, слегка поддёвывая, чтобы отщёлкнуть пластиковые защёлки от передней панели.

Как только одна–две защёлки отщёлкнутся, вы можете начать использовать свободную руку для дополнительного давления, продолжая поддевать инструментом.

При разделении передней и задней панелей прикладывайте постоянное, но контролируемое давление. При чрезмерном усилии возможны повреждения.

Продолжайте работать по периметру стыка между двумя частями, и в конечном итоге вы сможете полностью отделить заднюю панель, открыв внутренности устройства.

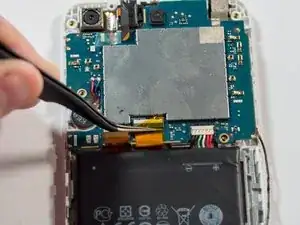

С помощью пинцета снимите антенное соединение. Захватите разъём у основания и потяните в сторону головки разъёма.

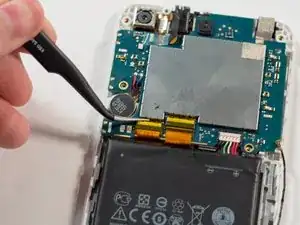

Снимите ленту, лежащую поверх левого разъёма.

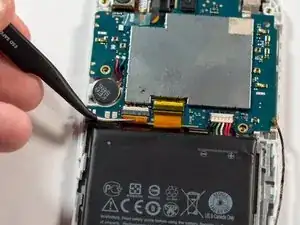

Обхватите пинцетом шлейф и равномерно потяните его от разъёма, чтобы отключить кабель.

Снимите ленту, лежащую поверх правого разъёма.

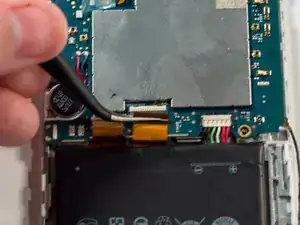

Обхватите пинцетом шлейф и равномерно потяните его от разъёма, чтобы отключить кабель.

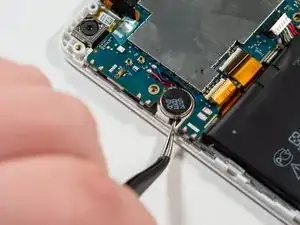

Используя пинцет или другой небольшой заострённый инструмент, разместите кончик под краем круглого дисковидного компонента на левой стороне устройства. Приложите небольшое давление к краю компонента, чтобы сдвинуть его с места.

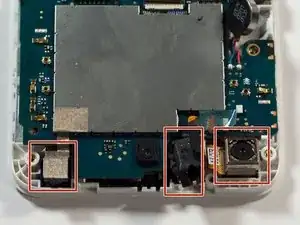

Поместите пластиковый инструмент для вскрытия вдоль края компонентов и аккуратно подденьте их, чтобы извлечь из посадочных мест.

Убедитесь, что вы не повредите эти компоненты. Для их извлечения требуется небольшое усилие.

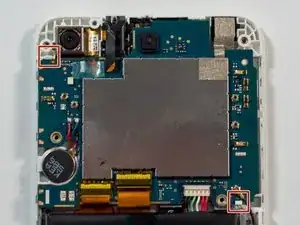

Обратите внимание на расположение пластиковых защёлок.

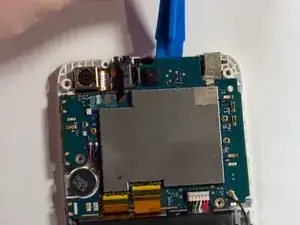

Поместите пластиковый инструмент для вскрытия по верхней части верхней логической платы. Равномерно и аккуратно надавите, чтобы извлечь плату из корпуса устройства.
