Замена экрана BlackBerry 8703e

Расположите телефон, как показано на первом изображении, чтобы выделенная кнопка была слева.

Сдвиньте крышку аккумулятора влево, нажимая кнопку одной рукой и оказывая давление на центр телефона другой рукой.

Полностью снимите крышку и отложите её в сторону.

Расположите телефон, как показано на изображении слева, затем найдите прямоугольный аккумулятор по центру устройства.

Найдите выемку в верхнем правом углу отсека для аккумулятора.

Вставьте ноготь или плоский конец лопатки в эту выемку, затем поднимите верхнюю часть аккумулятора, чтобы извлечь его из телефона.

Отложите аккумулятор в сторону и не мешайте ему.

Убедитесь, что задняя панель телефона обращена вверх, как показано на изображении слева.

Выверните все три выделенных винта, вращая их против часовой стрелки, с помощью отвёртки T6 Torx.

Найдите выемку на задней панели телефона.

Надавите большим пальцем на выемку, отделяя заднюю часть корпуса от передней панели с клавиатурой и экраном.

Вставьте инструмент для вскрытия между двумя половинками корпуса.

Постоянно оказывайте движение вверх инструментом для вскрытия, чтобы снять заднюю крышку с основного корпуса.

Отложите заднюю крышку в сторону и не мешайте ей.

Теперь у вас должно быть пять деталей: крышка аккумулятора, аккумулятор, винты, задняя крышка и основной корпус телефона.

Не отделяйте переднюю крышку от остальной части телефона на этом этапе. Держите телефон экраном вниз на ровной поверхности.

Выверните четыре винта, вращая их против часовой стрелки с помощью отвёртки T6 Torx.

Удерживайте телефон так, чтобы экран смотрел вниз, как показано на первом изображении, и снимите переднюю крышку.

Извлеките две части клавиатуры из передней крышки, затем отложите их в сторону.

Если детали или чёрный защитный порт выпали при снятии передней крышки, всё равно отложите их. Обратите внимание, что две части клавиатуры могут остаться соединёнными вместе.

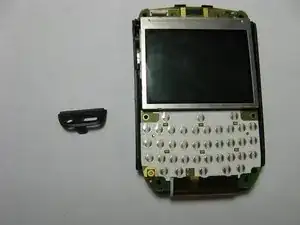

Защитный порт показан на изображении и расположен в левом верхнем углу при взгляде на экран телефона.

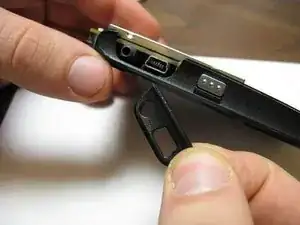

Если защитный порт не выпал при извлечении передней крышки и компонентов клавиатуры, снимите его и отложите в сторону.

Корпус аккумулятора можно легко отделить от материнской платы, просто потянув детали в разные стороны.

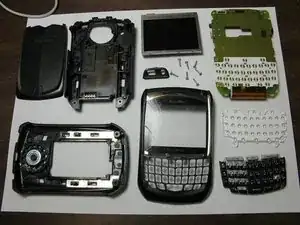

Теперь у вас должно быть 7 основных компонентов: крышка аккумулятора, аккумулятор, задняя крышка, передняя крышка (включая обе части клавиатуры), защитный порт, корпус аккумулятора и материнская плата с прикреплённым экраном.

Также у вас должно остаться 7 винтов.

Будьте осторожны, не сломайте выделенные на фото пластиковые защёлки — действуйте аккуратно.

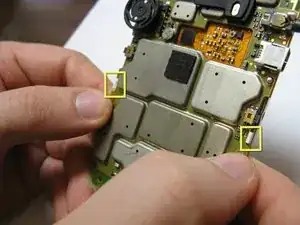

При экране, направленном вниз, мягко нажмите двумя большими пальцами вниз и незначительно наружу на две выделенные защёлки, которые крепят нижнюю часть экрана к материнской плате.

Осторожно повторите ту же процедуру для двух защёлок, прикрепляющих верхнюю часть экрана к материнской плате.

Этот шаг требует максимальной осторожности, чтобы не сломать маленькую чёрную защёлку, выделенную на изображении.

В верхнем левом углу экрана находится небольшая полоска, подключённая к материнской плате с помощью маленькой чёрной защёлки. Она выделена на изображении.

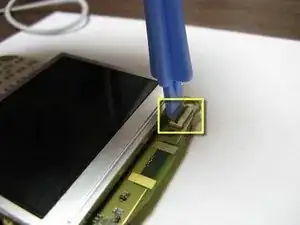

Удерживая экран и материнскую плату вместе, аккуратно надавите инструментом для вскрытия, чтобы сдвинуть защёлку в верхнее положение, как показано на рисунке.

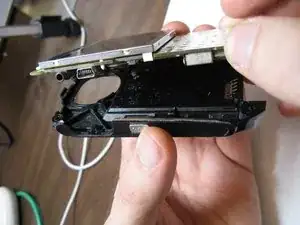

Когда защёлка окажется в верхнем положении, отделите экран от материнской платы.
