Замена дисплейного экрана Blackberry 8700c

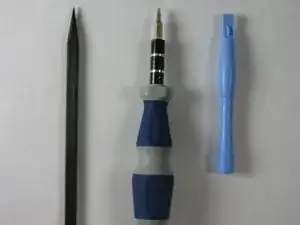

Необходимые инструменты изображены слева (Изображение 1). Инструменты слева направо: лопатка, отвертка T6, пластиковый инструмент для вскрытия.

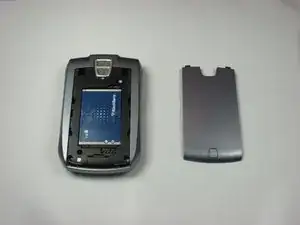

Снимите заднюю крышку, нажимая кнопку вблизи нижней части телефона (Изображение 2) и сдвинув крышку в сторону (Изображение 3).

Используя ноготь, извлеките аккумулятор, потянув за выемку в верхнем правом углу аккумулятора.

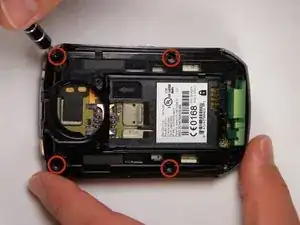

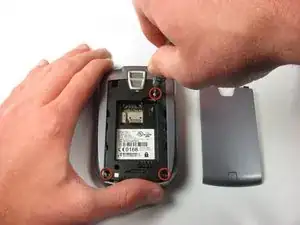

Снимите внутреннюю заднюю крышку, открутив все три винта T6 (обведены на Изображении 1) отверткой Torx T6.

Внутренняя задняя крышка, снимаемая в следующем пункте, может быть трудна для удаления. Возможно, потребуется использовать пластиковый инструмент для вскрытия. Вставьте пластиковый инструмент у верхней части телефона между крышкой и телефоном. Аккуратно подденьте крышку.

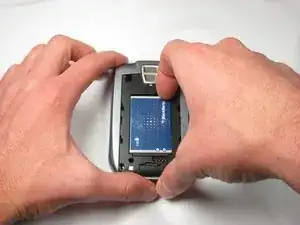

Оттяните внутреннюю заднюю крышку от низа к себе и вверх (Изображение 2).

Снимите внутреннюю крышку, открутив все четыре винта T6 отверткой Torx T6 (обведены на Изображении 1).

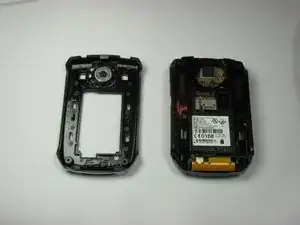

При снятии крышки в следующем пункте выпадет маленькая чёрная деталь (обведена на Изображении 2 и показана на Изображении 3).

Поднимите внутреннюю крышку с телефона.

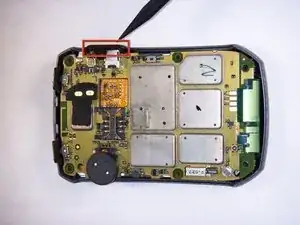

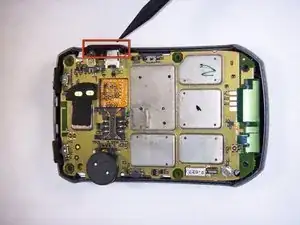

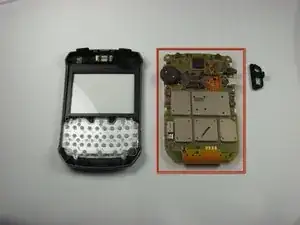

Плата, снимаемая в следующем пункте, представляет собой всю печатную плату, обведённую на Изображении 2.

Снимите плату, поднимая её от передней панели.

Фиксаторы, отщёлкиваемые в следующем пункте, могут ослабнуть и сломаться после отщёлкивания.

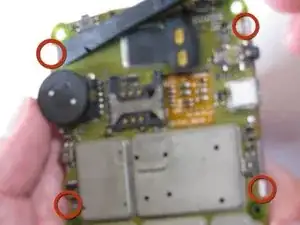

Открепите дисплейный экран от платы, используя лопатку для отщёлкивания четырёх защёлок, удерживающих экран (обведены на Изображении 1). Аккуратно отведите дисплей от платы, чтобы ни одна защёлка не оставалась зацеплённой.

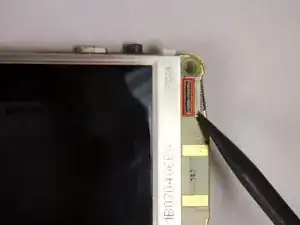

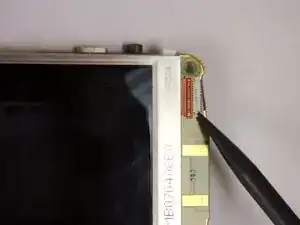

Дисплейный экран прикреплён к плате металлической ленточной шлейфовой лентой. Снимите дисплей, разблокировав ленточный разъём. Используйте лопатку, чтобы опустить тонкую чёрную планку вниз (обведена на Изображении 2). Аккуратно вытяните дисплей и шлейф из платы.

Установите новый дисплей, снова подсоединив его к плате. Вставьте ленточный шлейф в разъём. Используйте лопатку, чтобы поднять тонкую чёрную планку вверх (обведена на Изображении 1).

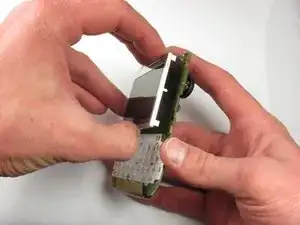

Аккуратно прижмите дисплей к плате так, чтобы он выровнялся с защёлками. Используйте лопатку, чтобы зафиксировать все четыре защёлки (обведены на Изображении 3).

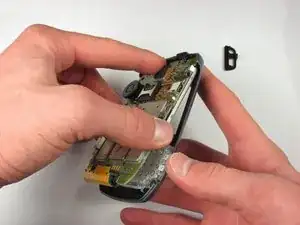

Установите плату обратно, вставив её в переднюю панель.

Мелкая чёрная деталь, которую нужно снова закрепить в следующем пункте, не защёлкнётся на место до установки внутренней крышки. Вам придётся удерживать её до тех пор.

Разместите мелкую чёрную деталь, выпавшую в Шаге 2, против гнезда для наушников на боковой стороне телефона (обведено на Изображении 2).

Установите внутреннюю крышку на телефон, вкрутив все четыре винта T6 (обведены на Изображении 3) отверткой Torx T6.

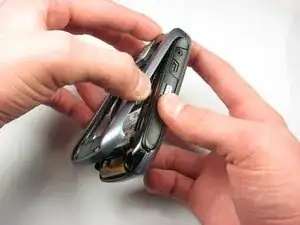

Замените внутреннюю заднюю крышку, защёлкнув верх крышки на телефоне. Нажмите на нижнюю часть внутренней задней крышки, чтобы защёлкнуть всю крышку на место.

Вкрутите все четыре винта T6 (обведены на Изображении 3) отверткой Torx T6.

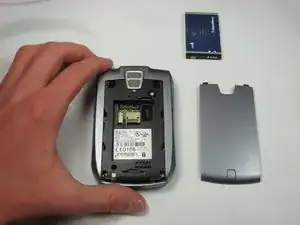

Установите аккумулятор, разместив верхнюю часть аккумулятора в телефоне и защёлкнув нижнюю.

Установите заднюю крышку, сдвинув её к устройству и защёлкнув на месте.
