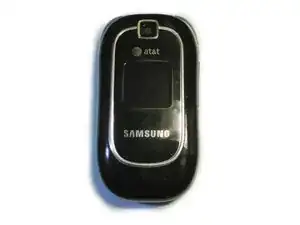

Замена логической платы Samsung SGH-A237
Этот руководств показывает, как удалить и заменить логическую плату.
Шаг 1

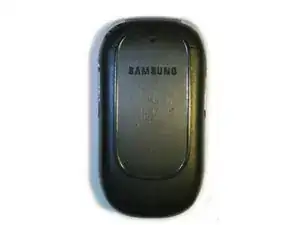

Поверните телефон экраном вниз так, чтобы крышка аккумулятора была видна.
Шаг 2

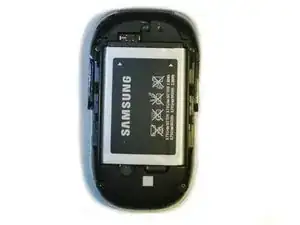

Используйте большой палец, чтобы нажать крышку вниз и снять её.

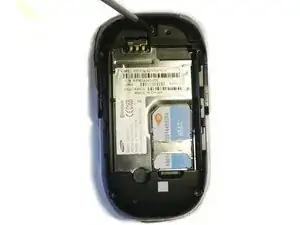

Поднимите аккумулятор с устройства.
Шаг 3

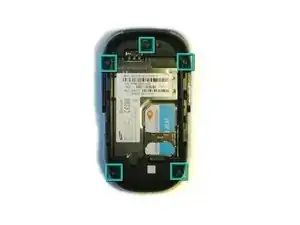

Удалите пять винтов с помощью отвертки размера 00. Четыре находятся в углах и один сверху, как показано.
Шаг 4

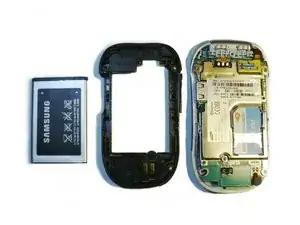

Убедитесь, что все 5 винтов удалены, и начните аккуратно снимать заднюю крышку, используя инструмент для открытия iPod в разъемах на нижней части устройства.
Примечание: при снятии задней крышки необходимо применить некоторое усилие.
Шаг 5

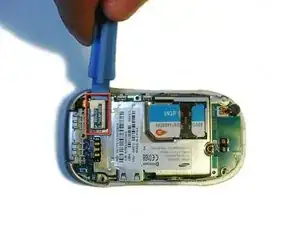

Отсоедините вкладку от логической платы, используя инструмент для открытия iPod (как показано).
Шаг 6

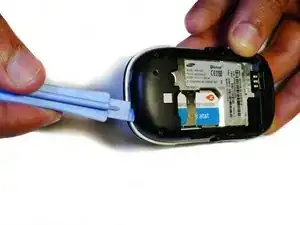

Используйте инструмент для открытия iPod, чтобы аккуратно приподнять зеленую логическую плату.

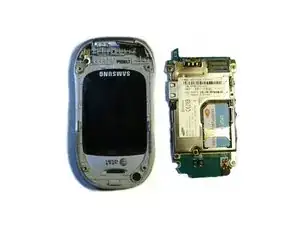

Удалите логическую плату из устройства и замените её на новую.
Заключение
Чтобы собрать ваше устройство, выполните эти инструкции в обратном порядке.
