Замена дисплея Samsung SGH A707

Нажмите на метки на крышке и потяните её вниз, чтобы открыть доступ к аккумулятору.

Используйте пальцы, чтобы вынуть аккумулятор из его посадочного места. Можно также перевернуть телефон — аккумулятор выпадет.

Вот телефон без аккумулятора.

Отвинтите шесть винтов на задней панели телефона отвёрткой Phillips #0.

С помощью лопатки аккуратно отожмите пластиковую рамку корпуса.

Используйте лопатки, чтобы отсоединить прямоугольный разъём.

Используйте лопатки, чтобы отсоединить маленький разъём.

Аккуратно снимите печатную плату.

Вот телефон без логической платы.

Используйте отвёртку Phillips #0, чтобы выкрутить два винта.

Поместите винты в безопасное место.

С помощью лопатки осторожно подденьте экран, медленно проводя инструментом по всему краю экрана (примерно выделено красным прямоугольником). Будьте очень осторожны, иначе экран треснет.

Теперь у нас есть доступ к камере.

Также открыт доступ к динамикам.

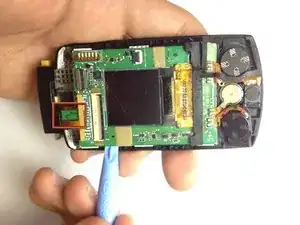

Отсоедините плоский кабель, чтобы разделить две части.

Samsung SGH A707

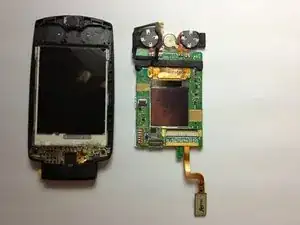

Разделите две створки для удобства обращения.

Используйте отвёртку, чтобы нажать фиксатор вдоль оси шарнира и одновременно разъединить части.

Осторожно протяните плоский кабель через шарнир.

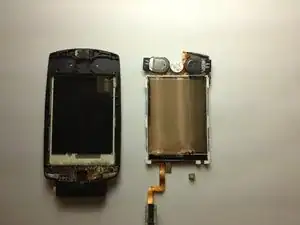

Используйте лопатку, чтобы отделить экран от остальной части телефона.

Будьте внимательны, чтобы не потерять маленький кубик из поролона и провода, который находится под печатной платой. Он важен для соединения двух разных цепей и должен быть возвращён на место при сборке.
