Замена камеры Samsung SGH-A737

Подготовьте все необходимые материалы перед разборкой.

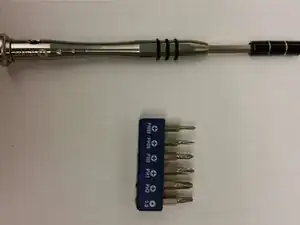

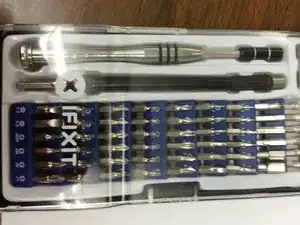

Единственные требуемые инструменты для этого руководства — крестовая отвертка Phillips PH000 и соответствующая насадка.

Убедитесь, что используете правильную насадку отвертки, чтобы не повредить головки винтов.

Не перетягивайте винты, чтобы избежать их повреждения.

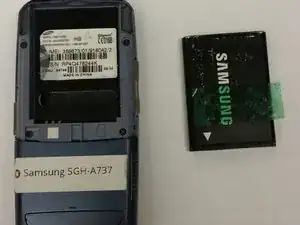

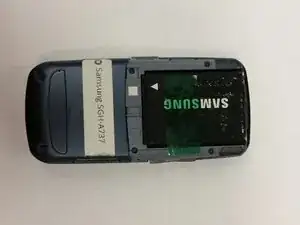

Снимите аккумулятор с задней части устройства.

Для этого сдвиньте крышку батарейного отсека со задней стороны телефона.

После снятия задней крышки аккумулятор должен легко выйти из телефона.

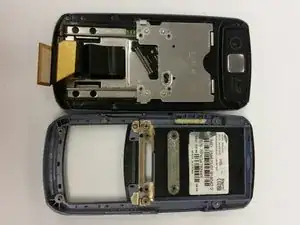

Используя отвертку, выкрутите шесть видимых винтов на задней панели телефона.

Обязательно используйте отвертку подходящего размера. В противном случае вы рискуете повредить внешний корпус устройства.

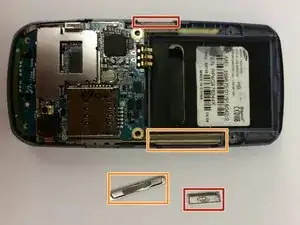

Далее снимите боковые кнопки, осторожно поддев их.

При сборке телефона эти кнопки будут возвращены в соответствующие держатели.

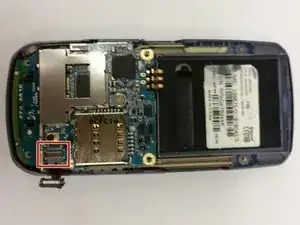

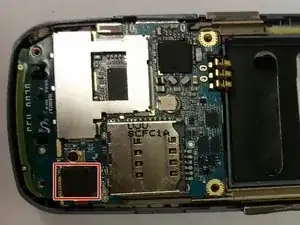

Аккуратно поднимите подключение, находящееся в левом нижнем углу телефона, как показано на изображении.

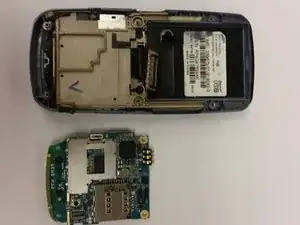

Отогните плату, чтобы открыть оранжевый разъём в её нижней части.

Осторожно отключите разъём, поддев угол пальцем.

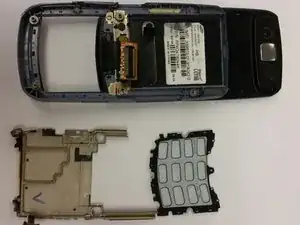

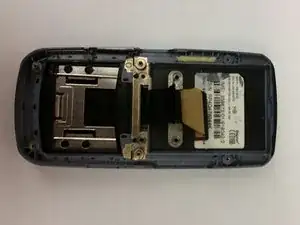

Поднимите светло-коричневый держатель платы, чтобы отделить его от устройства.

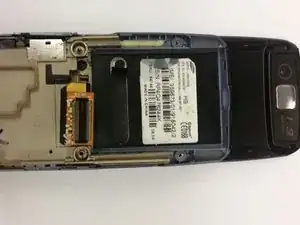

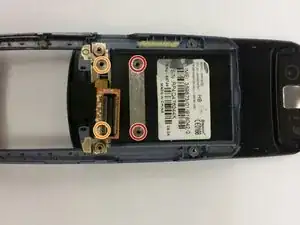

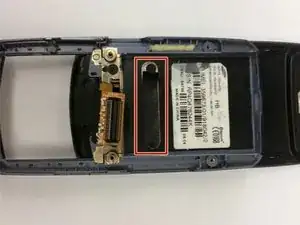

Отклейте черную полоску под наклейкой изделия, чтобы открыть два винта, и выкрутите их.

Ещё два винта расположены немного ниже — их также нужно выкрутить.

Используйте отвертку подходящего размера. Неправильный размер может повредить корпус.

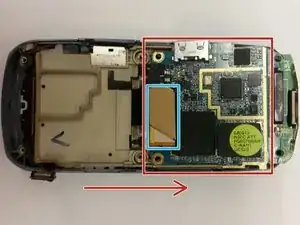

Убедитесь, что телефон закрыт. Если нет — сдвиньте его в закрытое положение.

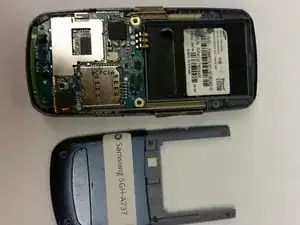

Далее аккуратно снимите синюю пластиковую панель с телефона. Она должна быть слегка подсунута.

При проведении разъёма через прямоугольное отверстие делайте это аккуратно, чтобы не повредить элементы.

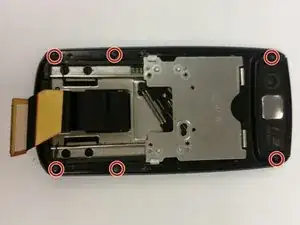

Начните с удаления шести видимых винтов, расположенных по внешнему краю корпуса.

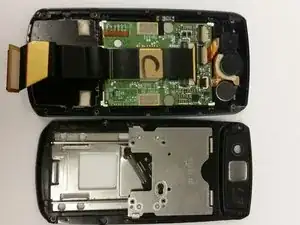

После снятия винтов аккуратно отделите панель, чтобы открыть доступ к платам и камере.

Выполняйте эти действия с минимальным приложением силы. Платы могут быть хрупкими!

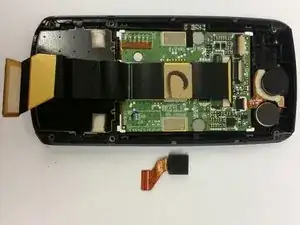

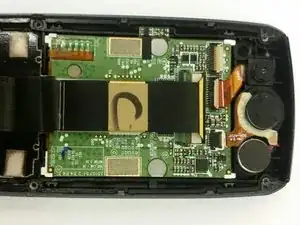

Чтобы отключить камеру, аккуратно отведите светло-коричневую защёлку от камеры, где присоединён оранжевый разъём. Это должно ослабить провод.

Далее подденьте камеру и извлеките её. Для этого может потребоваться некоторое усилие.
