Замена камеры Samsung SGH A707

Нажмите на обозначения на задней крышке и потяните её вниз, чтобы открыть доступ к аккумулятору.

Вытяните аккумулятор из посадочного места пальцами. Также можно перевернуть телефон, и аккумулятор выпадет сам.

Вот так выглядит телефон без аккумулятора.

Открутите шесть винтов на задней панели телефона с помощью отвёртки Phillips №0.

Используйте инструмент для поддевания, чтобы снять пластиковый каркас телефона.

Используйте инструмент для поддевания, чтобы отсоединить прямоугольный разъём.

Используйте инструмент для поддевания, чтобы отсоединить маленький разъём.

Осторожно снимите плату.

Вот так выглядит телефон без основной платы.

Удерживайте телефон и осторожно отделите плату с купольными переключателями от передней панели, чтобы открыть доступ к резиновой клавиатуре.

Вот так выглядит телефон без платы купольных переключателей.

Вот телефон и резиновая клавиатура.

Вот резиновая клавиатура и плата купольных переключателей. Быстрая проверка этих элементов может выявить неисправности клавиатуры. Ищите загрязнения или посторонние частицы.

Используйте отвёртку Phillips №0, чтобы открутить два винта.

Положите винты в безопасное место.

Используйте инструмент для поддевания, чтобы аккуратно снять экран, медленно перемещая инструмент по всему краю экрана (примерно выделено красным прямоугольником). Действуйте очень осторожно, чтобы не треснул экран.

Теперь у нас есть доступ к камере.

Также мы получили доступ к динамикам.

Отсоедините плоский кабель, чтобы разделить две части.

Samsung SGH A707

Разведите два клапана, чтобы удобнее было работать.

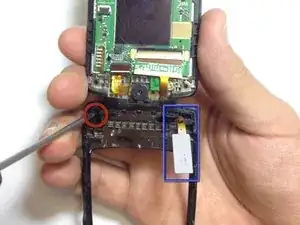

Используйте отвёртку, чтобы нажать на защёлку вдоль оси шарнира, и одновременно потяните части в разные стороны.

Осторожно протяните плоский кабель через шарнир.

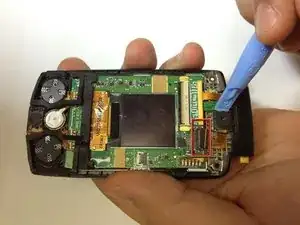

Отсоедините плоский кабель камеры от платы.

Используйте инструмент для поддевания, чтобы удалить камеру. Она прикреплена клеем, поэтому потребуется некоторое усилие.

Будьте осторожны, чтобы инструмент не соскользнул и не порезал руку при приложении усилия.

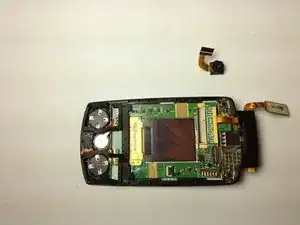

Вот так выглядит камера, снятая с телефона.
