Замена динамика Samsung SGH A707

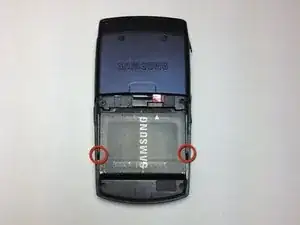

Нажмите на обозначения на крышке и потяните её вниз, чтобы открыть доступ к батарее.

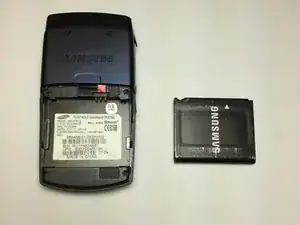

Вытяните батарею из посадочного места пальцами. Также можно перевернуть телефон — тогда батарея выпадет.

Телефон без батареи.

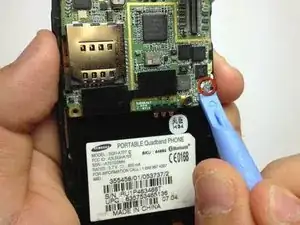

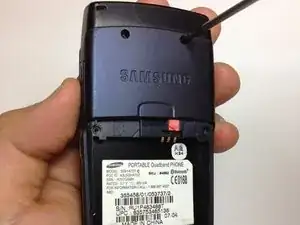

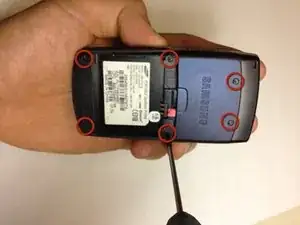

Открутите шесть винтов на задней панели телефона с помощью отвёртки Phillips #0.

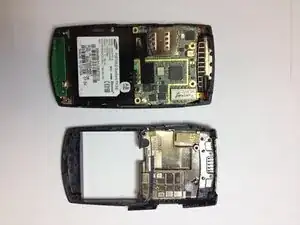

Воспользуйтесь инструментом для вскрытия, чтобы снять пластиковый каркас телефона.

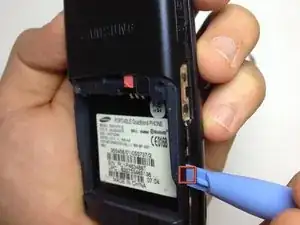

Воспользуйтесь инструментом для вскрытия, чтобы отсоединить прямоугольный разъём.

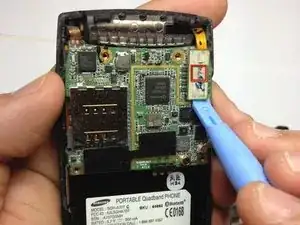

Воспользуйтесь инструментом для вскрытия, чтобы отсоединить маленький разъём.

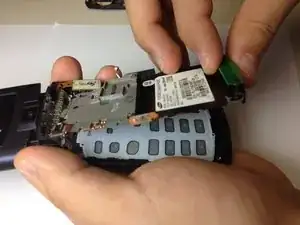

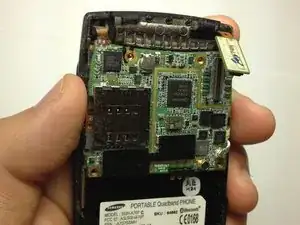

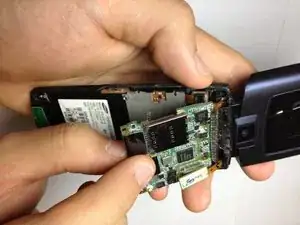

Аккуратно снимите плату.

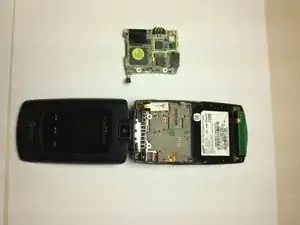

Телефон без логической платы.

Держите телефон и аккуратно отделите плату с купольными переключателями от передней панели устройства, чтобы открыть резиновую клавиатуру.

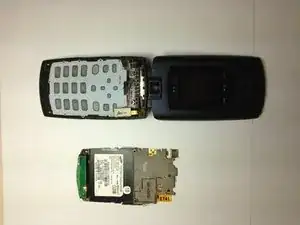

Телефон без платы купольных переключателей.

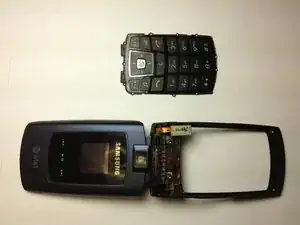

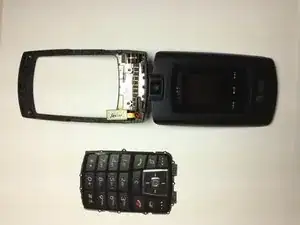

Телефон и резиновая клавиатура.

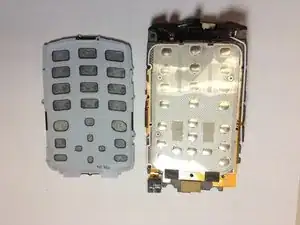

Резиновая клавиатура и плата купольных переключателей. Быстрая проверка этих элементов может выявить неисправности клавиатуры. Обратите внимание на грязь или посторонние частицы.

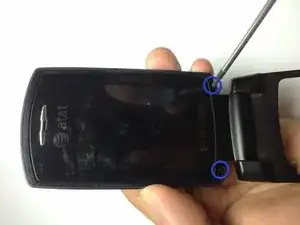

Открутите два винта с помощью отвёртки Phillips #0.

Аккуратно храните винты.

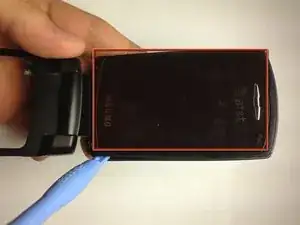

Используйте инструмент для вскрытия, чтобы аккуратно снять экран, медленно перемещая инструмент по всему краю экрана (примерно выделено красным прямоугольником). Действуйте очень осторожно, иначе экран треснет.

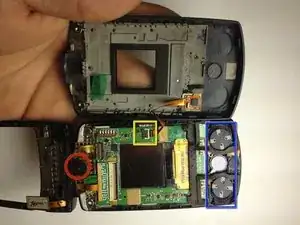

Теперь у нас есть доступ к камере.

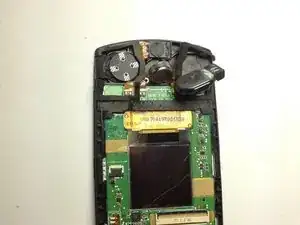

Также у нас есть доступ к динамикам.

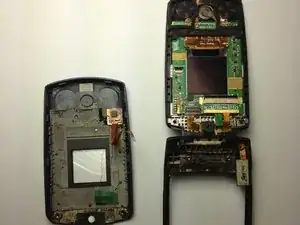

Отключите плоский кабель, чтобы отделить две части.

Samsung SGH A707

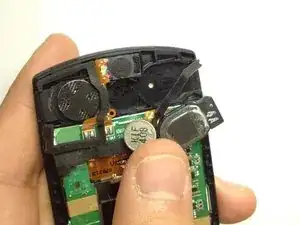

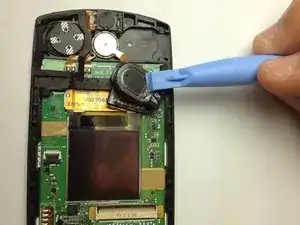

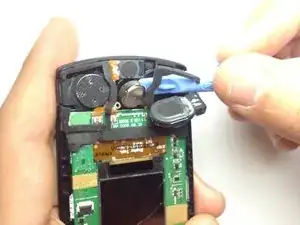

Воспользуйтесь инструментом для вскрытия, чтобы извлечь динамик. Он зафиксирован клеем, поэтому потребуется некоторое усилие.

Будьте осторожны, чтобы инструмент не соскользнул и не повредил руку при приложении усилия.

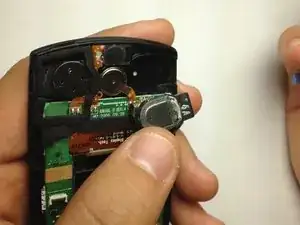

Используйте паяльник, чтобы отсоединить провода от динамиков (обозначено жёлтыми рамками).

Существует риск ожога кожи при использовании паяльника — соблюдайте осторожность.

Избегайте вдыхания паров при пайке.
