Замена клавиатуры SGH-A117
Клавиатура используется довольно часто на телефоне при отправке сообщений или электронных писем. Из-за постоянного использования клавиатура может износиться.
Процесс замены клавиатуры немного сложен и требует терпения и внимательности к деталям. Оборудование, с которым вы работаете, очень хрупкое, и если его неправильно собрать, оно сломается.
Шаг 1

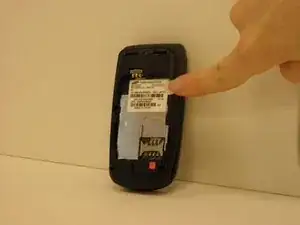

Удалите аккумулятор, нажав на замок аккумулятора вниз и сдвинув крышку аккумулятора в сторону.
Шаг 2

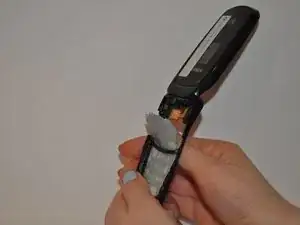

Поднимите нижнюю часть аккумулятора, а затем сдвиньте его вверх и в сторону.
Шаг 3

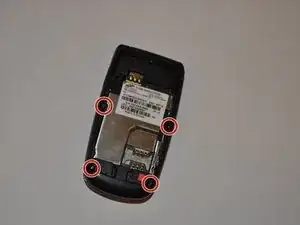

Найдите 4 отверстия для винтов на телефоне и удалите их с помощью отвертки #000 с крестовой насадкой. (Смотрите красные круги)
Шаг 4

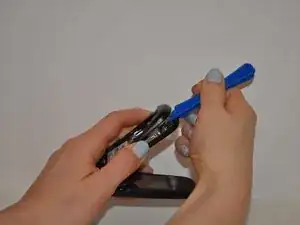

Используя пластиковый инструмент для открытия, аккуратно подденьте заднюю часть телефона.
Убедитесь, что вы делаете это очень осторожно, так как задняя часть телефона очень тонкая и хрупкая.
Шаг 5

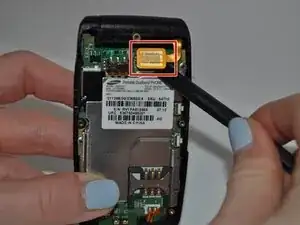

Используйте металлический инструмент, чтобы аккуратно поддеть прямоугольный разъем. (Поскольку это устройство небольшое, прямоугольный разъем может потребовать только легкого поддевания инструментом)
Просто подденьте прямоугольный разъем вверх из его гнезда. (Обозначено красным квадратом)
Шаг 6

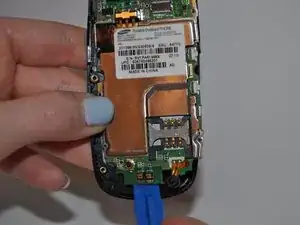

Используйте пластиковый инструмент для открытия, чтобы аккуратно приподнять материнскую плату.
Возможно, вам придется поддеть материнскую плату с нескольких углов, чтобы ее удалить.
Шаг 7

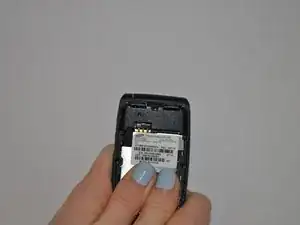

После удаления разъема аккуратно снимите материнскую плату, что откроет доступ к резиновой клавиатуре.
Шаг 8

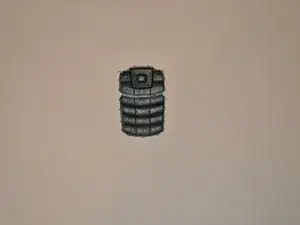

Замените неисправную клавиатуру и соберите телефон обратно.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
