Samsung SGH-A117: Разборка и сборка

Это Samsung SGH-A117.

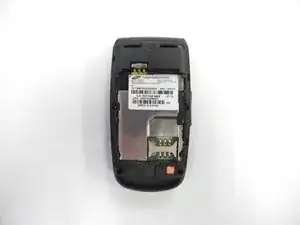

Вид сзади после снятия задней крышки и аккумулятора.

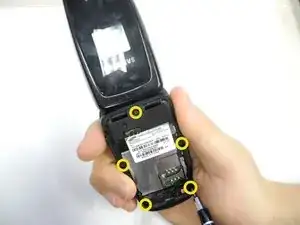

Используйте отвертку, чтобы вывернуть винты по периметру корпуса.

Для этого шага используйте отвертку размера PH00.

Винты крайне мелкие. Рекомендуется иметь маленький контейнер для их хранения.

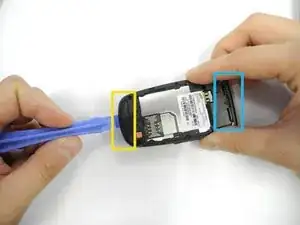

Подденьте лопаткой заднюю крышку в отмеченных местах и аккуратно приподнимите, чтобы снять крышку.

Конец телефона, ближайший к петле, потребует приложения дополнительной силы для подъёма.

Осторожно: не сгибайте крышку в процессе снятия.

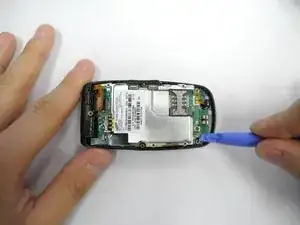

Используйте лопатку, чтобы аккуратно поднять контактный разъём с платы.

Осторожно: не удаляйте контактный разъём полностью из телефона.

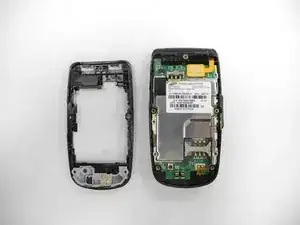

Подденьте лопаткой плату и отделите её от основной части корпуса телефона.

Рекомендуется поднимать плату с нижней части, как показано на изображении.

Осторожно: не потеряйте кнопку регулировки громкости, которая слабо прикреплена к плате.

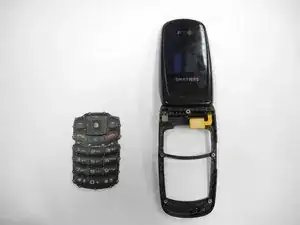

Аккуратно выдвиньте клавиатуру из корпуса, как показано на изображении.

1 Корпус

1 Клавиатура

1 Плата

1 Кнопка регулировки громкости

1 Задняя крышка

5 Винтов
