Замена задней камеры Moto G4

Вставьте ноготь или лопатку в вырез на нижнем торце телефона, рядом с портом зарядки.

Осторожно поверните или подденьте, чтобы создать небольшой зазор между задней крышкой и корпусом телефона.

Держа инструмент (или ноготь) вставленным в зазор между задней крышкой и корпусом, проведите им вокруг угла, чтобы начать ослабление пластиковых защёлок, удерживающих крышку.

Проведите инструментом вдоль стороны телефона, чтобы отсоединить больше защёлок, фиксирующих заднюю крышку.

Держите инструмент слегка под задней крышкой и проведите им вокруг верхнего угла.

При необходимости продолжайте поддевать по оставшимся краям телефона, пока задняя крышка не отойдёт.

Снимите заднюю крышку.

Для установки задней крышки аккуратно расположите её над телефоном и затем мягко прижмите по всему периметру, пока не почувствуете защёлкивание фиксаторов.

Нажмите, чтобы извлечь и удалить карты MicroSD и SIM (если установлены).

Используйте лопатку, чтобы поддеть резиновую крышку разъёма вспышки камеры.

Снимите резиновую крышку.

Используйте лопатку, чтобы отсоединить разъём вспышки камеры, поддев его прямо вверх.

Используйте отвёртку T3 Torx, чтобы выкрутить девятнадцать идентичных винтов длиной 3.1 мм, фиксирующих среднюю рамку.

Вставьте лопатку под среднюю рамку в верхнем левом углу и осторожно поверните, чтобы отделить её от корпуса телефона.

Снимите среднюю рамку.

Вставьте тонкий инструмент (например, наконечник пинцета) под красный и чёрный провода батареи и проведите им под коннектор батареи.

Осторожно подденьте прямо вверх, чтобы отключить батарею.

Поддёргивайте только со стороны, где провода крепятся к разъёму — если поддевать в другом месте, Вы можете сломать гнездо.

При сборке выровняйте разъём в его гнезде и затем нажмите прямо вниз, слегка покачивая при нажатии, чтобы обеспечить правильное соединение.

Снимите скотч, фиксирующий провода батареи, затем сдвиньте провода батареи в сторону аккумулятора, чтобы убрать их с чёрного кронштейна на материнской плате.

Для удаления или замены материнской платы не обязательно снимать батарею. Вы можете не обращать внимания на отсутствие батареи на последующих изображениях этого руководства.

Подденьте и снимите чёрную резиновую крышку с разъёма порта зарядки и разъёма вибромотора.

Вставьте наконечник лопатки под вибромотор и аккуратно подденьте, чтобы отделить его от рамы.

Поднимите медную ленту, закрывающую разъём дисплея.

Эта лента обеспечивает защиту от электромагнитных помех. Старайтесь сохранить её целой и аккуратно вернуть на место при завершении ремонта.

Используйте лопатку, чтобы отсоединить дисплей, поддев его разъём прямо вверх от материнской платы, по краю, ближайшему к боковой стороне телефона.

Подденьте лопаткой, чтобы откинуть фиксирующую планку на ZIF-разъёме разъёма для наушников.

В этот момент можно отсоединить разъём наушников, вытащив его оранжевый гибкий кабель прямо из ZIF-гнезда, но легко порвать кабель при неосторожных действиях. Для более надёжного способа продолжайте выполнять последующие шаги.

Используйте отвёртку T3 Torx, чтобы выкрутить два бронзовых винта длиной 2.4 мм, фиксирующих материнскую плату.

Держите материнскую плату за кромки, поднимите нижний конец под углом, удерживая верхний край близко к телефону.

Используйте лопатку, чтобы поддеть фронтальную камеру и убедиться, что она безопасно отделяется от корпуса. Камера может оставаться прикреплённой к материнской плате.

Пинцетом захватите гибкий кабель разъёма наушников и аккуратно вытащите его из разъёма при извлечении материнской платы.

Снимите материнскую плату.

Если вы чувствуете сопротивление, остановитесь. Убедитесь, что нет компонентов, продолжающих удерживать корпус к материнской плате.

При желании снимите оставшиеся компоненты с материнской платы (камеры и вибромотор).

Переверните материнскую плату, чтобы получить доступ к тыльной камере.

Отодвиньте оранжевую ленту и снимите её, чтобы получить доступ к верхней части зажима материнской платы для тыльной камеры.

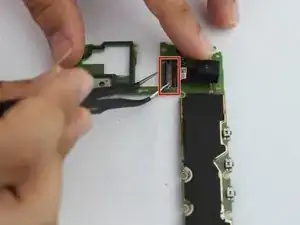

Поднимите чёрный язычок на ZIF-разъёме, чтобы отсоединить тыльную камеру.

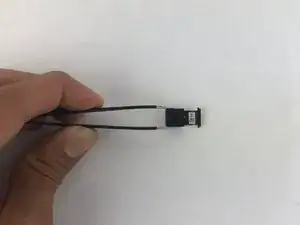

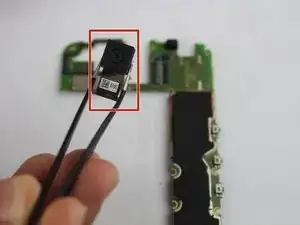

Снимите тыльную камеру с материнской платы.

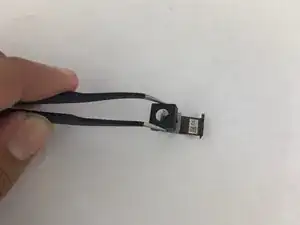

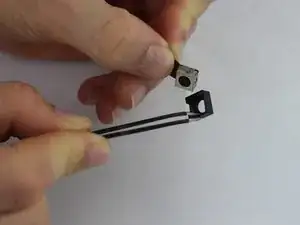

Отделите чёрную пластиковую крышку от сломанной тыльной камеры, которую вы сняли.

Приклейте чёрную пластиковую крышку к новой запасной тыльной камере.
