Замена материнской платы Motorola Moto G4

Вставьте ноготь или лопатку в выемку на нижнем краю телефона, рядом с разъёмом зарядки.

Осторожно поверните или подденьте, чтобы открыть небольшой зазор между задней крышкой и корпусом телефона.

Удерживая инструмент (или ноготь) в зазоре между задней крышкой и корпусом телефона, проведите им вокруг угла, чтобы начать ослаблять пластиковые защёлки, удерживающие крышку.

Проведите инструментом вдоль боковой стороны телефона, чтобы отделить остальные защёлки, фиксирующие заднюю крышку.

Держите инструмент слегка под задней крышкой и проведите им по верхнему углу.

При необходимости продолжайте поддевать по оставшимся краям телефона, пока задняя крышка не отойдёт.

Снимите заднюю крышку.

Для установки задней крышки аккуратно расположите её над телефоном и затем осторожно прижмите по всему периметру, пока защёлки не защёлкнутся.

Нажмите, чтобы извлечь и вынуть карты MicroSD и SIM (если установлены).

Используйте лопатку, чтобы поддеть резиновую крышку разъёма вспышки камеры.

Снимите резиновую крышку.

Используйте лопатку, чтобы отсоединить разъём вспышки камеры, поддев его строго вверх.

Используйте отвёртку T3 Torx, чтобы удалить девятнадцать одинаковых винтов длиной 3,1 мм, крепящих среднюю рамку.

Вставьте лопатку под среднюю рамку в верхнем левом углу и аккуратно поверните, чтобы отделить её от корпуса телефона.

Снимите среднюю рамку.

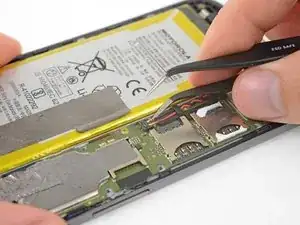

Просуньте тонкий инструмент (например, наконечник пинцета) под красный и чёрный провода батареи и проведите им под разъёмом батареи.

Осторожно подденьте строго вверх, чтобы отключить батарею.

Поддёргивайте только со стороны, где провода присоединены к разъёму — если поддевать в другом месте, вы можете сломать гнездо.

При сборке совместите разъём с гнездом и затем нажмите строго вниз, слегка покачивая при нажатии, чтобы он правильно сел.

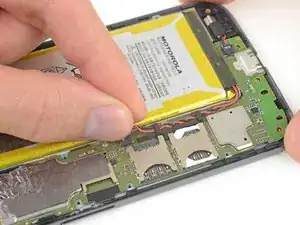

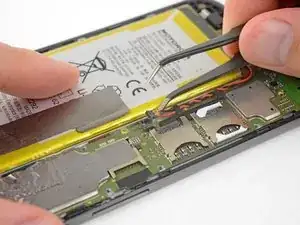

Снимите ленты, закрепляющие провода батареи, затем отведите провода к батарее, чтобы убрать их с чёрного кронштейна на материнской плате.

Снимать батарею для удаления или замены материнской платы не обязательно. Можно безопасно игнорировать отсутствие батареи на оставшихся изображениях этого руководства.

Поднимите и снимите чёрную резиновую крышку с разъёма зарядки и разъёма вибромотора.

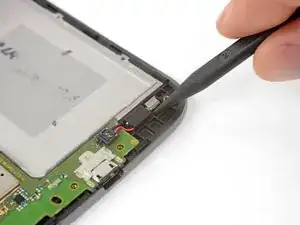

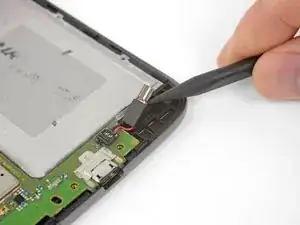

Вставьте наконечник лопатки под вибромотор и аккуратно подденьте, чтобы отделить его от рамки.

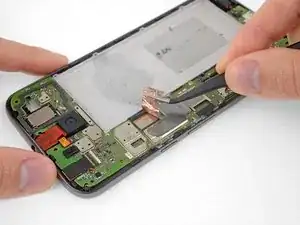

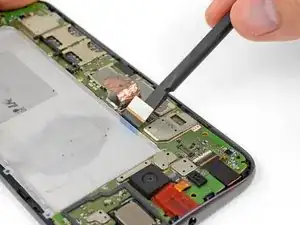

Отогните медную ленту, закрывающую разъём дисплея.

Эта лента защищает от электромагнитных помех. По возможности сохраните её цельной и аккуратно верните на место при завершении ремонта.

Используйте лопатку, чтобы отсоединить дисплей, поддев его разъём строго вверх с материнской платы, со стороны, ближайшей к краю телефона.

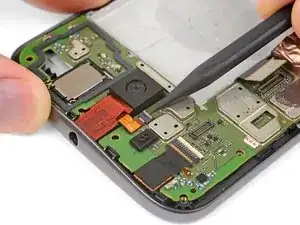

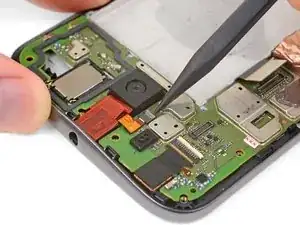

Подденьте лопаткой, чтобы открыть фиксирующую планку в ZIF-разъёме разъёма наушников.

В этот момент возможно отсоединить разъём наушников, вытащив его оранжевый гибкий кабель из ZIF-гнезда, но кабель легко порвать при неаккуратных действиях. Для более надёжного способа продолжайте выполнение следующих шагов.

Используйте отвёртку T3 Torx, чтобы удалить два бронзовых винта длиной 2,4 мм, фиксирующих материнскую плату.

Держа материнскую плату за кромки, приподнимите нижний край под углом, сохраняя верхнюю кромку близко к телефону.

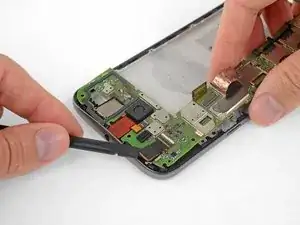

Используйте лопатку, чтобы поддеть фронтальную камеру и аккуратно отделить её от рамки. Камера может оставаться присоединённой к материнской плате.

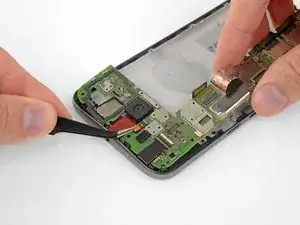

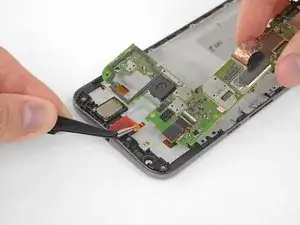

Пинцетом захватите гибкий кабель разъёма для наушников и осторожно вытяните его из разъёма при извлечении материнской платы.

Извлеките материнскую плату.

Если вы чувствуете сопротивление, прекратите. Убедитесь, что нет компонентов, всё ещё удерживающих рамку к материнской плате.

При желании снимите оставшиеся компоненты с материнской платы (камеры и вибромотор).
