Замена дочерней платы Motorola Moto E4 Plus

Перед началом разборки выключите телефон.

Вставьте край лопатки в выемку в правом нижнем углу телефона.

Поверните лопатку, чтобы начать отсоединение задней крышки от телефона.

Проведите лопаткой вдоль нижнего края, чтобы отделить заднюю крышку от корпуса телефона.

Поднимите модуль телефона из задней крышки.

Удалите девятнадцать винтов T3 длиной 3,2 мм, фиксирующих пластиковую среднюю рамку.

Пластиковая средняя рамка всё ещё удерживается защёлками.

Вставьте плоский конец лопатки в шов средней рамки в левом нижнем углу телефона (рядом с отверстием микрофона).

Поверните лопатку, чтобы освободить пластиковую защёлку.

Повторите операцию для защёлки в правом верхнем углу телефона.

Поднимите нижний край пластиковой средней рамки вверх, пока защёлки вдоль верхнего края не освободятся.

Снимите пластиковую среднюю рамку.

Чтобы снова установить среднюю рамку, совместите её с телефоном и сожмите по краям, чтобы защёлки зафиксировались.

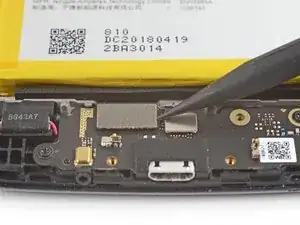

Используйте острый конец лопатки, чтобы поддеть и отсоединить разъем аккумулятора от его гнезда на материнской плате.

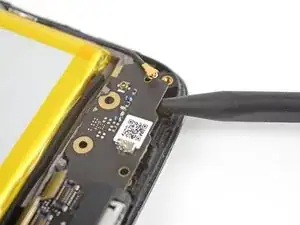

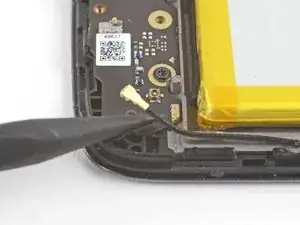

Используйте острый конец лопатки, чтобы поддеть и отсоединить антенное гнездо от разъема на дочерней плате.

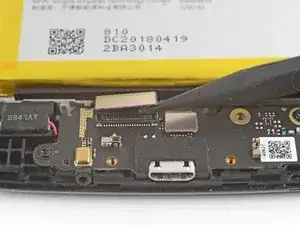

Используйте острый конец лопатки, чтобы поддеть и отсоединить шлейф межсоединения от разъема на дочерней плате.

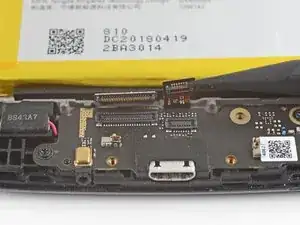

Подденьте и отсоедините рядом стоящий шлейф датчика отпечатка пальца от дочерней платы.

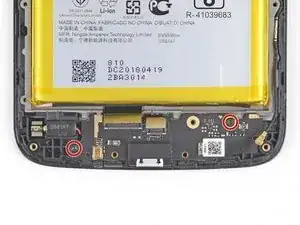

Удалите два винта T3 длиной 3,2 мм, фиксирующих дочернюю плату.

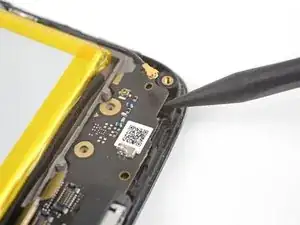

Вставьте острый конец лопатки под правый нижний угол дочерней платы и подденьте вверх, чтобы ослабить плату.

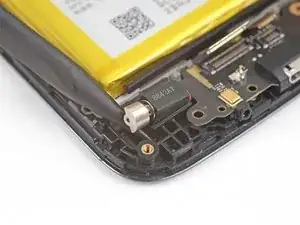

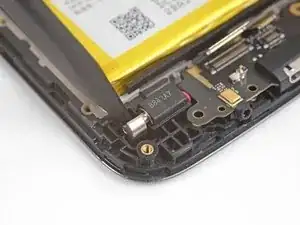

Вставьте острый конец лопатки под вибромотор и подденьте вверх, чтобы ослабить его.

Возьмите дочернюю плату за кромки и извлеките её из посадочного места.

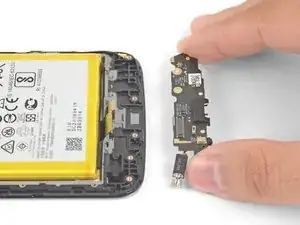

Снимите дочернюю плату. Вибромотор будет прикреплен к ней.
