Замена наушника Palm Treo 650
Если звук при звонке на вашем телефоне Palm Treo приглушён или отсутствует, используйте это руководство, чтобы заменить наушник.
Учтите, что это руководство содержит решение только для сотового телефона Palm Treo и замены его наушника.
Обратите внимание, что в руководстве используются две разные отвёртки и инструмент для вскрытия iFixit. Наличие этих инструментов обязательно для выполнения руководства.
Шаг 1
Разместите телефон экраном вниз.
Извлеките стилус, расположенный на задней панели телефона.
Шаг 2
Удерживайте кнопку в центральной части задней панели телефона, чтобы снять крышку батарейного отсека.
Сдвиньте крышку вниз, чтобы снять её, и отложите в сторону.
Шаг 3
Поднимите край батареи, разъединяя контактные точки, и извлеките её, как показано на фото.
Шаг 4
Снимите круглое резиновое покрытие, чтобы открыть винт, который будет удалён на следующем шаге.
Шаг 5
Снимите шесть винтов 6.9 мм, как показано, используя отвертку Torx T5.
Снимите один винт 9.8 мм рядом с антенной на задней крышке, используя крестообразную отвёртку Phillips #00.
Шаг 6
Вытащите антенну наружу, чтобы отделить её от корпуса телефона.
Шаг 7
Подденьте заднюю крышку с помощью инструмента для вскрытия iFixit.
Несколько небольших защёлок внутри крепят заднюю крышку.
Шаг 8
Отсоедините ленточный кабель перед снятием материнской платы.
Отстегните серую защёлку.
Вытяните оранжевый ленточный кабель.
Шаг 9
Снимите материнскую плату.
Шаг 10

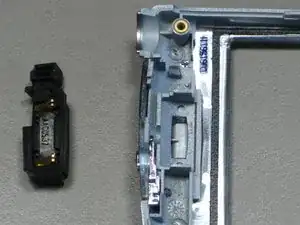

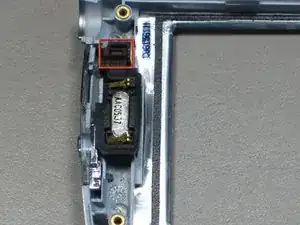

Извлеките наушник, захватив чёрный резиновый элемент, показанный на изображении.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
