Год за годом мы наблюдали за эволюцией iPhone. Сначала это был просто iPhone. За последние годы мы наблюдали его рост. Он освоил 3G, получил «S» (это «S» иногда появляется и исчезает каждый второй год). Он даже научился считывать отпечатки пальцев. Много лет труда и улучшений привели к этому: iPhone 6 Plus. Присоединяйтесь к нашей живой разборке и исследуйте эту новую крупную модель.

Подписывайтесь на нас в Facebook, Instagram или Twitter, чтобы получать последние новости о разборках.

Пожалуйста, помогите нам предоставлять инструкции по ремонту для всех. Помогите с переводом: translate.ifixit.com

Шаг 1

Дамы и господа, время пришло. Мы собираемся разобрать новый большой iPhone 6 Plus. Что делает этот крупный телефон таким особенным? Рады, что вы спросили:

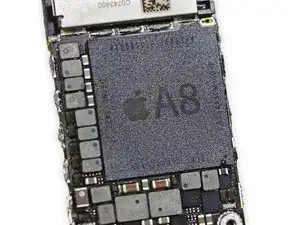

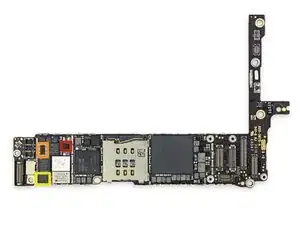

Процессор Apple A8 и 64‑битная архитектура

Второе поколение сопроцессора движения M8

Внутренняя память: 16, 64 или 128 ГБ

5.5‑дюймовый дисплей Retina HD с разрешением 1920 × 1080 (401 ppi)

8‑мегапиксельная камера iSight (пиксели 1.5 мкм, автофокус с технологией Focus Pixels и оптическая стабилизация изображения) и 1.2‑МП камера FaceTime

Сенсор отпечатков Touch ID в кнопке «Домой», барометр, трёхосевой гироскоп, акселерометр и датчик внешнего освещения

802.11a/b/g/n/ac Wi‑Fi + Bluetooth 4.0 + NFC + 20‑диапазонный LTE

Шаг 2

С репортажа с очереди в Австралии:

Вчера в 13:00 местного времени в очереди стояло более пятидесяти человек.

Сегодня в 7:00 местного времени в очереди было почти тысяча человек.

Наш номер — 53, но в магазине Apple было всего сорок iPhone 6 Plus.

К счастью! Не волнуйтесь! Благодарим доброго фаната iFixit Australia Рики за то, что он отдал нам свой iPhone 6 Plus! Спасибо, Рики!

К сожалению, этот Рики и тот Рики не состоят в родстве.

Мы очень признательны нашим друзьям из MacFixit Australia, которые предоставили нам их офис в Мельбурне для живой разборки. У них были Mac и запчасти для iPhone, а также наши наборы инструментов iFixit.

Шаг 3

В ближайшем магазине можно будет купить Bluetooth/NFC‑динамик iPhone 6 Plus Pop‑Tarts!

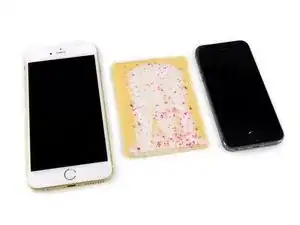

Габариты iPhone 6 Plus: длина 158.1 мм, ширина 77.8 мм, толщина 7.1 мм. Он лишь немного больше популярного в США печенья Pop‑Tart.

Толщина 7.1 мм делает его самым тонким iPhone за последние годы — единственное уменьшившееся измерение по сравнению с прошлогодним iPhone 5s (7.6 мм).

Шаг 4

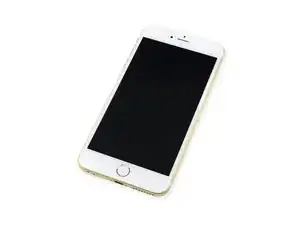

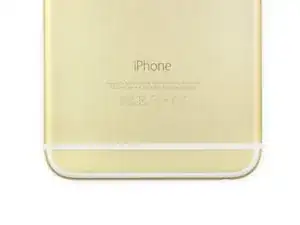

Как и iPhone 5s, iPhone 6 Plus доступен в трёх цветовых вариантах: серебристом, золотом и «сером космоса». Мы, конечно, выбрали золотой.

Модель iPhone 6 Plus — A1524.

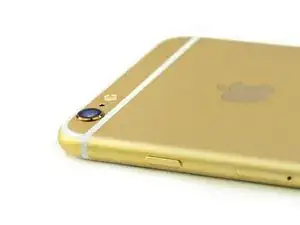

Выпирающая камера на обеих моделях iPhone 6 доставляет неудобства многим критикам. Хотя крышка объектива выполнена из сапфирового стекла, мы всё ещё сомневаемся в долговечности такого решения.

Подобно HTC One M8, iPhone 6 Plus имеет две пластиковые антенны на корпусе. Эти антенны помогают улучшить беспроводной приём в полностью металлическом корпусе, который иначе мог бы полностью блокировать сигнал.

Шаг 5

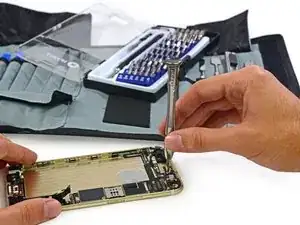

Похоже, Apple всё ещё не вернулась к крестовым (Phillips) винтам и оставила пятизубые (Pentalobe). К счастью, мы взяли с собой набор отвёрток Pro Tech Screwdriver Set, чтобы снять эти надоедливые винты.

Хотя нам не нравятся эти фирменные винты, радует то, что при разборке не требуется нагрев.

Шаг 6

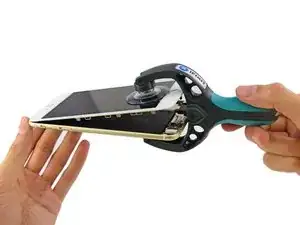

Пора использовать iSclack! Этот помощник аккуратно отделяет дисплей от корпуса.

Мы продолжаем разбирать осторожно; прошлый опыт научил нас действовать медленно.

Убедившись в отсутствии ловушек, мы продолжаем открывать нашу золотую шкатулку.

Apple снова перерасположила кабель Touch ID, что напоминает нам о продуманной конструкции iPhone 5 (и о безопасном разборочном процессе) — по‑прежнему один из самых ремонтопригодных iPhone.

Как и в iPhone 5s, шлейфы дисплея надёжно закреплены металлической скобой на логической плате.

Шаг 7

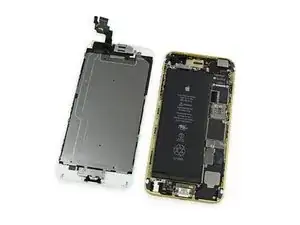

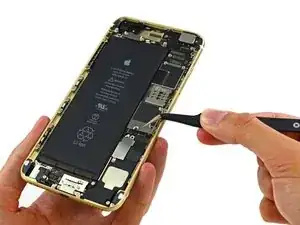

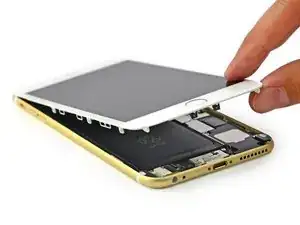

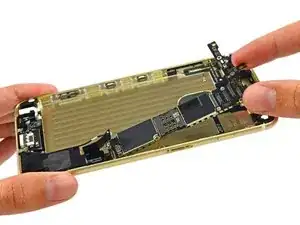

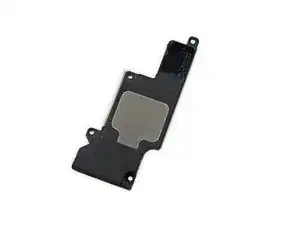

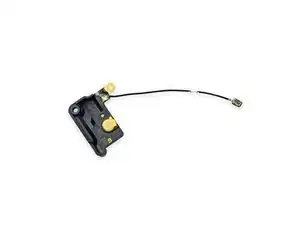

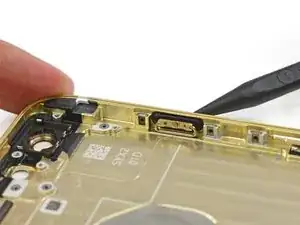

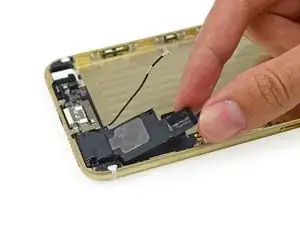

Отодвинув экран в сторону, мы впервые ясно видим внутренности iPhone 6 Plus.

Внутренняя компоновка iPhone 6 Plus кажется очень похожей на 5s, только увеличенной. Самое заметное отличие — большая батарея.

Шаг 8

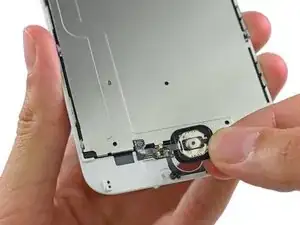

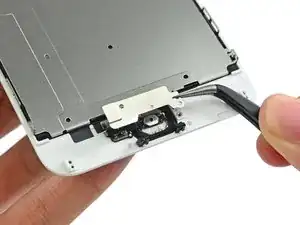

Модуль кнопки «Домой» закреплён металлической скобой. Сняв скобу, мы можем аккуратно выдавить кнопку «Домой» из переднего модуля.

Эта конструкция похожа на модуль кнопки прошлого года — модульная, и её замена потребует времени.

Шаг 9

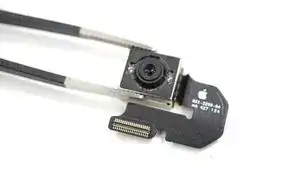

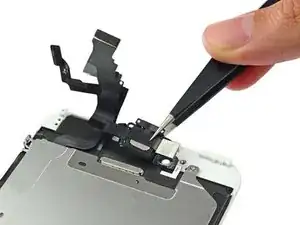

Передняя камера является частью большого кабельного модуля, в который также входит разговорный динамик. Оба находятся в сборке передней панели.

Шаг 10

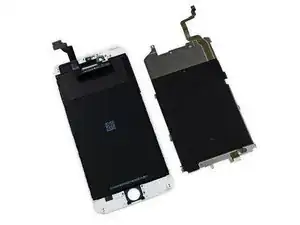

Далее мы снимаем металлическую крышку передней панели.

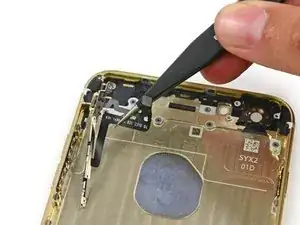

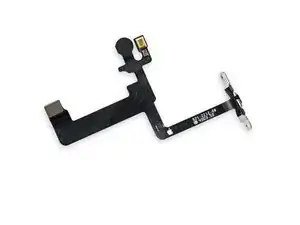

Сегодняшний крупный успех в ремонте — обнаружение того, что Apple полностью переработала способ подключения кнопки «Домой» к плате. Больше нет неудобного и хрупкого шлейфа, как в iPhone 5s. Вместо этого Apple удлинила кабель и проложила его вокруг другой стороны телефона. Мы рады видеть этот большой прогресс!

Мы не видим другой причины для удлинения кабеля, кроме улучшения ремонтопригодности. Так что, спасибо, Apple!

Шаг 11

Следующий логичный шаг — извлечь батарею из iPhone 6 Plus.

Крышка разъёма на металлическом контакте снималась легко.

Под батареей мы обнаружили несколько вытягивающихся лент-креплений.

Когда мы нашли эти ленты, знали, что возможны два исхода: если тянуть в правильном направлении — всё в порядке; если тянуть неправильно — беда.

Этот клей похож на 3M‑ленту без следов: при правильном натяжении метки клеевой состав полностью расстыковывается.

Шаг 12

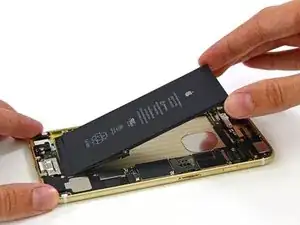

Когда мы произвели правильный рывок, 43 грамм батареи волшебным образом отделились от корпуса.

Как и ходили слухи, номинальное напряжение батареи составляет 3.82 В и ёмкость 11.1 Вт·ч, то есть 2915 мА·ч — почти вдвое больше, чем у iPhone 5s (1560 мА·ч), и немного больше, чем у Galaxy S5 (2880 мА·ч).

Более ёмкая батарея и повышенная энергоэффективность позволяют Apple заявлять до 24 часов разговоров в 3G и до 384 часов в режиме ожидания.

Батарея в Plus больше, чем в iPhone 6 (6.91 Вт·ч, 1810 мА·ч), что объясняет, почему при большем экране срок службы увеличился.

Шаг 13

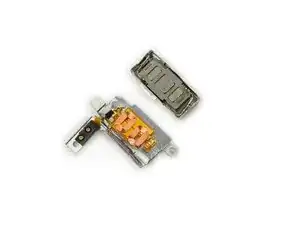

Вот что нового! Мы нашли кое‑что новое! Вибромотор расположен справа от батареи, под логической платой.

Помните Джимми? Конечно помните. С помощью Джимми мы аккуратно поддевали виброволновой модуль.

Спасибо, Джимми! Внутри моторчика вибро мы обнаружили тонкую хрупкую медную катушку.

Шаг 14

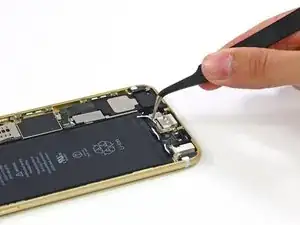

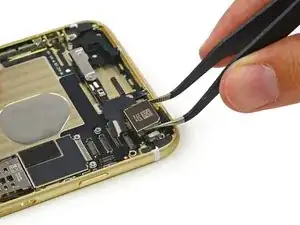

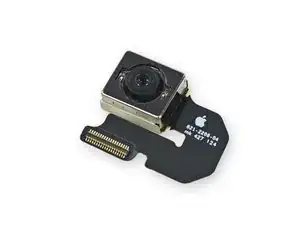

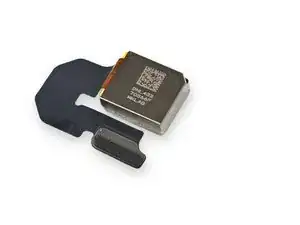

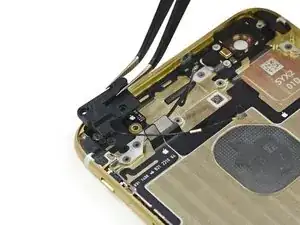

Заднюю камеру легко извлечь парой пинцетов.

На задней части модуля iSight отмечено DNL43270566F MKLAB.

Как и в iPhone 5s, 6 Plus оснащён 8‑мегапиксельной задней камерой (пиксели 1.5 мкм) с диафрагмой ƒ/2.2. У 6 Plus появились два новых улучшения: оптическая стабилизация изображения и автофокус с технологией «Focus Pixel».

Автофокус с быстрым определением фаз уже присутствует в кругах цифровых зеркальных камер, но для смартфонов это ещё относительно новая функция. Однако iPhone 6 и 6 Plus не первые с этой технологией — её ранее использовал Samsung Galaxy S5.

Шаг 15

Много покачиваний. Очень покачиваний.

Шаг 16

Apple любит акцентировать внимание на камере, хваля iPhone как самую популярную камеру в мире. Но что находится за объективом? Давайте посмотрим…

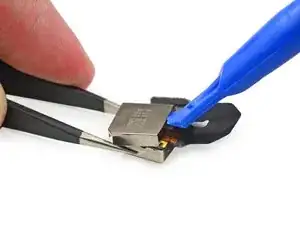

С помощью пластиковых инструментов и устойчивых пальцев мы сняли корпус камеры.

Хотя видимых изменений немного, обновлённая камера iPhone 6 Plus (и увеличенный объём памяти) уже привлекает внимание независимых кинематографистов. Надеемся, эта камера готова к съёмкам крупным планом...

Шаг 17

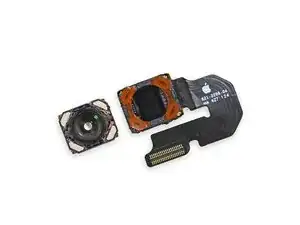

Давайте заглянем глубже в модуль задней камеры.

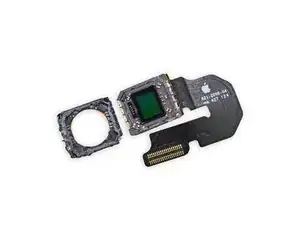

Под линзой мы видим сенсор камеры.

Ключевая функция, которая отличает iPhone 6 от 6 Plus, — оптическая стабилизация изображения в 6 Plus: мы уже видели эту технологию раньше. Левый элемент линзы заключён в маленькую металлическую клетку и поддерживается электромагнитной катушкой, расположенной вокруг правого сенсора.

Гироскоп и сопроцессор движения M8 постоянно сообщают iPhone 6 Plus данные о ваших дрожащих руках. На основе этих данных устройство быстро перемещает линзовый блок, компенсируя дрожание. В результате вы получаете более чёткие и резкие снимки даже при слабом освещении.
