Замена разъёма для наушников Motorola Moto G6

Перед началом отключите питание телефона.

Если возможно, разрядите батарею перед разборкой. При заряженной батарее возрастает риск опасного теплового события, если батарея перегреется или будет повреждена во время ремонта.

Если заднее стекло треснуто, полностью заклейте его упаковочной лентой, чтобы удержать осколки и избежать травм.

Подготовьте iOpener и нагрейте заднюю часть телефона вдоль нижнего края примерно две минуты, или до тех пор, пока она не станет чуть слишком горячей для касания. Это поможет размягчить клей, фиксирующий заднее стекло.

Возможно, потребуется повторно разогреть и снова приложить iOpener несколько раз, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждению от тепла.

Приложите присоску к нижнему краю заднего стекла.

Тяните присоску вверх с плотным, постоянным давлением, чтобы создать небольшой зазор между задним стеклом и рамкой.

Если стекло треснуто, присоска может не держаться. Попробуйте поднять его крепкой лентой или приклейте присоску суперклеем и дайте клею затвердеть, чтобы продолжить.

Для этого может потребоваться значительная сила, но вам нужно только открыть очень небольшой зазор, чтобы вставить инструмент.

Если возникают трудности, дополнительно прогрейте, чтобы ещё больше размягчить клей, и попробуйте снова. Клей быстро остывает, поэтому может понадобиться многократный нагрев.

Вставьте медиатор для вскрытия в созданный зазор под задним стеклом.

Проведите медиатором вдоль всего нижнего края телефона, чтобы разрезать клей, фиксирующий заднее стекло.

Замедлитесь и режьте очень осторожно, приближаясь к углам. Изогнутая часть стекла вдоль левого и правого краёв может легко треснуть, если медиатор будет упираться в изогнутое стекло.

После разреза клей иногда может снова слипнуться по мере остывания. Чтобы этого избежать, можно оставить медиатор в этом крае после разреза и продолжать следующие шаги с новым медиатором. Повторяйте это для каждого края, оставляя медиатор и продолжая новым.

Нагрейте правый край задней части телефона, чтобы размягчить клей под ним.

Проведите медиатором вдоль правого края заднего стекла, чтобы отделить клей под ним.

Нагрейте верхний край задней части телефона, чтобы размягчить клей заднего стекла.

Проведите медиатором по всему верхнему краю телефона, чтобы разрезать клей, фиксирующий заднее стекло.

Замедлитесь и режьте очень осторожно, приближаясь к углам. Изогнутая часть стекла вдоль левого и правого краёв может легко треснуть, если медиатор будет упираться в изогнутое стекло.

Нагрейте левый край задней части телефона, чтобы размягчить клей под ним.

Проведите медиатором вдоль левого края телефона, чтобы разрезать клей заднего стекла.

Если стекло остаётся приклеенным, повторно нагрейте и разрежьте клей по необходимости.

Осторожно приподнимите заднее стекло, убедившись, что оно полностью отделено от клея.

Снимите заднее стекло.

При повторной сборке остановитесь здесь, чтобы заменить клей на заднем стекле с помощью заранее вырезанной клейкой полосы или прочной двусторонней ленты, например Tesa 61395.

После закрытия устройства при повторной сборке положите что-нибудь тяжёлое, например один-два учебника, на устройство на 30–60 минут. Это обеспечит прочное сцепление клея.

Используйте пинцет, чтобы аккуратно оторвать чёрную ленту, покрывающую аккумулятор.

Снимите ленту.

Если возможно, сохраняйте ленту нетронутой, чтобы её можно было использовать снова при сборке.

Используйте крестовую отвёртку, чтобы выкрутить семнадцать винтов, фиксирующих пластиковую крышку:

Одиннадцать серых винтов длиной 3 мм

Пять чёрных винтов длиной 2,5 мм

Один серебристый винт длиной 3,5 мм

Вставьте остроконечный конец лопатки в выемку в верхнем левом краю пластиковой крышки.

Подденьте лопаткой, чтобы приподнять верхний край крышки и освободить зажимающие её фиксаторы.

Снимите пластиковую крышку.

С помощью инструмента для вскрытия iFixit отожмите три защёлки с пресс-контактами в правом нижнем углу материнской платы.

Пинцетом потяните разъём батареи вверх, чтобы извлечь его из гнезда на материнской плате.

Перед продолжением убедитесь, что на вашем устройстве отсоединены все четыре соединения, показанные на третьей фотографии.

Используйте инструмент для вскрытия, чтобы отсоединить пресс-контакт в верхнем левом углу материнской платы, аналогично предыдущему шагу.

Используйте ноготь или пинцет, чтобы вытащить оранжевый разъём в рамке. В отличие от других соединений, этот разъём вытягивается вниз, а не вверх из устройства.

Удалите два чёрных винта 2,7 мм с материнской платы.

Выньте материнскую плату из корпуса.

При сборке убедитесь, что материнская плата установлена под всеми разъёмами и что камеры и отмеченная красным деталь остаются на своих местах.

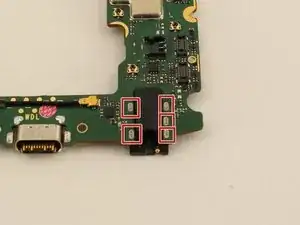

Найдите аудиовход (разъём для наушников) в нижнем правом углу материнской платы.

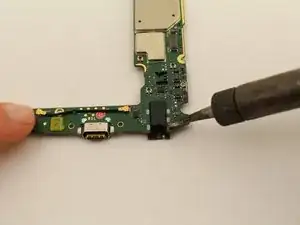

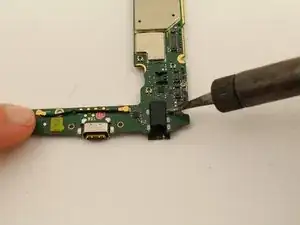

С помощью паяльника пропаяйте пять контактных точек и снимите порт зарядки с устройства.

Для помощи по пайке ознакомьтесь с этим руководством.
