Замена разъёма зарядки Motorola Moto G6
В смартфоне Motorola Moto G6 установлен зарядный разъём USB type C. Разъём зарядки обеспечивает восстановление заряда батареи от внешнего источника питания. Если разъём повреждён, это может привести к повреждению аккумулятора или к устройству, которое не заряжается. В таком случае требуется замена разъёма зарядки.
Это руководство показывает, как выполнить замену разъёма зарядки. Опыт ремонта не требуется. Однако для этой замены понадобятся инструменты для поддевания задней крышки, отворачивания винтов внутри устройства, снятия внутренних деталей и пайки внутри устройства. Конкретная модель устройства в этом руководстве — XT1925-12. Другие номера моделей включают: XT1925-4, XT1925-5, XT1925-6 и XT1925DL.
Перед началом загрузите приложение Rescue and Smart Assistant, чтобы сделать резервную копию устройства и определить, является ли проблема программной или аппаратной.
Перед началом ремонта убедитесь, что устройство выключено и отключено от внешнего источника питания. Подготовьте перечисленные ниже рекомендуемые инструменты и новый зарядный разъём для Motorola Moto G6.
Шаг 1

Выключите телефон перед началом работ.
По возможности разрядите аккумулятор перед разборкой. При заряженной батарее возрастает риск опасного теплового события, если аккумулятор перегреется или будет повреждён во время ремонта.
Если заднее стекло треснуло, полностью заклейте его упаковочной лентой, чтобы удержать осколки стекла и избежать травм.
Подготовьте iOpener и нагрейте заднюю часть телефона вдоль его нижнего края примерно две минуты, либо до состояния, когда она станет слегка слишком горячей для касания. Это поможет размягчить клей, удерживающий заднее стекло.
Возможно, потребуется повторно нагреть и приложить iOpener несколько раз, чтобы телефон достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.
Можно также использовать фен, термофен или нагревательную плиту, но не перегревайте телефон — дисплей и внутренняя батарея чувствительны к повреждению от тепла.
Шаг 2


Прикрепите присоску к нижнему краю заднего стекла.
Тяните вверх за присоску с равномерным постоянным усилием, чтобы создать небольшой зазор между задним стеклом и рамкой.
Если стекло треснуло, присоска может не держаться. Попробуйте приподнять его крепкой лентой или приклейте присоску суперклеем и дайте ей застыть, чтобы продолжить работу.
Для этого может потребоваться значительное усилие, но нужно создать лишь очень небольшой зазор с помощью присоски, чтобы вставить инструмент.
Если возникают трудности, добавьте тепла, чтобы ещё больше размягчить клей, и попробуйте снова. Клей быстро охлаждается, поэтому может потребоваться неоднократный подогрев.
Вставьте лезвие для открытия в созданный зазор под задним стеклом.
Шаг 3


Проведите лезвием вдоль нижнего края телефона, чтобы перерезать клей, удерживающий заднее стекло.
Замедлитесь и режьте очень аккуратно при подходе к углам. Изогнутая часть стекла вдоль левых и правых кромок легко трескается, если лезвие упрётся в изогнутое стекло.
После разрезания клей иногда снова слипаётся по мере остывания. Чтобы этого избежать, можно оставить лезвие в этом крае после разреза и продолжать следующие шаги с новым лезвием. Повторяйте это для каждого края — оставляйте лезвие и переходите к новому.
Шаг 4

Нагрейте правый край задней части телефона, чтобы размягчить клей под ним.
Шаг 5


Проведите лезвием вдоль правого края заднего стекла, чтобы отделить клей под ним.
Шаг 6

Нагрейте верхний край задней части телефона, чтобы размягчить клей заднего стекла.
Шаг 7


Проведите лезвием вдоль верхнего края телефона, чтобы перерезать клей, удерживающий заднее стекло.
Замедлитесь и режьте очень аккуратно при подходе к углам. Изогнутая часть стекла вдоль левых и правых кромок легко трескается, если лезвие упрётся в изогнутое стекло.
Шаг 8

Нагрейте левый край задней части телефона, чтобы размягчить клей под ним.
Шаг 9


Проведите лезвием вдоль левого края телефона, чтобы перерезать клей заднего стекла.
Шаг 10

Если стекло остаётся приклеенным, повторно нагрейте и разрежьте клей по мере необходимости.
Осторожно поднимите заднее стекло, убедившись, что оно полностью отделено от клея.
Снимите заднее стекло.
При сборке остановитесь здесь, чтобы заменить клей на заднем стекле, используя заранее вырезанную клейкую накладку или высокопрочную двустороннюю клейкую ленту, например Tesa 61395.
После закрытия устройства при сборке положите сверху что-нибудь тяжёлое, например одну-две учебные книги, на 30–60 минут. Это обеспечит прочное сцепление клея.
Шаг 11

Используя пинцет, аккуратно отклейте чёрную ленту, закрывающую батарею.
Снимите ленту.
Если возможно, сохраните ленту целой, чтобы можно было использовать её при повторной сборке.
Шаг 12

Используйте крестообразную отвёртку Phillips, чтобы выкрутить семнадцать винтов, удерживающих пластиковую крышку:
Одиннадцать серых винтов длиной 3 мм
Пять чёрных винтов длиной 2,5 мм
Один серебристый винт длиной 3,5 мм
Шаг 13


Вставьте заострённый конец пластиковой лопатки в выемку в верхнем левом крае пластиковой крышки.
Проведите лопаткой, приподнимая верхний край крышки, чтобы освободить защёлки, удерживающие крышку.
Снимите пластикoвую крышку.
Шаг 14

С помощью монтажного инструмента iFixit поднимите три защёлки в правом нижнем углу материнской платы.
Шаг 15


С помощью пинцета приподнимите разъём аккумулятора, чтобы извлечь его из гнезда на материнской плате.
Перед дальнейшей разборкой убедитесь, что у вашего устройства отсоединены все четыре соединения, показанные на третьей фотографии.
Шаг 16


Используйте монтажный инструмент, чтобы отсоединить защёлочный разъём в верхнем левом углу материнской платы, аналогично предыдущему шагу.
С помощью ногтя или пинцета вытащите оранжевый разъём в рамке. В отличие от других соединений, этот разъём вытягивается вниз, а не вверх из устройства.
Шаг 17

Удалите два чёрных винта 2,7 мм с материнской платы.
Шаг 18

Выньте материнскую плату из её посадочного места.
При сборке убедитесь, что материнская плата размещена под всеми разъёмами и что камеры и отмеченная красным деталь остаются на своих местах.
Шаг 19

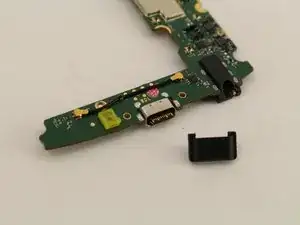

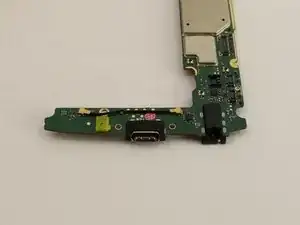

Снимите чёрную резиновую накладку вокруг порта зарядки с помощью пинцета.
Шаг 20

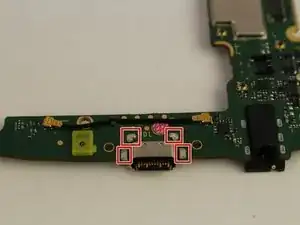

Аккуратно распаяйте четыре контакта, которые механически фиксируют порт на месте.
Аккуратно распаяйте электрические контакты, которые соединяют порт с платой.
Для помощи по пайке смотрите это руководство по пайке.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
