Замена материнской платы Microsoft Lumia 640 LTE

Используйте большой палец или ноготь по краю/углу телефона, чтобы поддеть заднюю крышку и снять её с телефона.

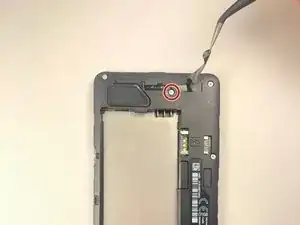

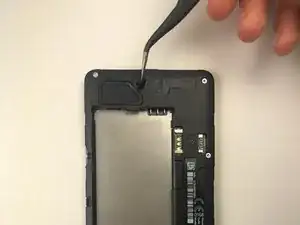

Используйте пинцет, чтобы отогнуть наклейку, обнажив винт под ней.

Будьте осторожны при выкручивании винтов — они легко срываются.

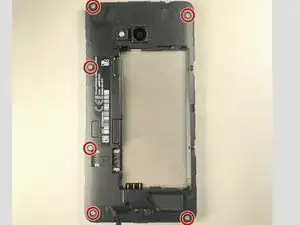

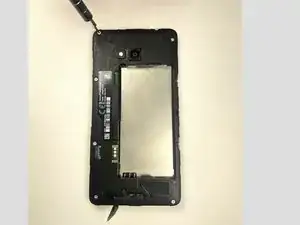

С помощью битой Torx T4 выкрутите винты в четырёх углах, а также два винта в средней левой части (всего шесть).

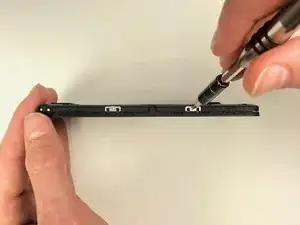

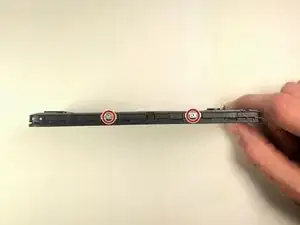

Используя биту Torx T4, отвинтите два винта.

Держите эти винты отдельно от винтов с задней панели телефона, чтобы обеспечить установку правильных винтов в нужные места.

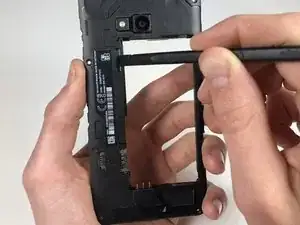

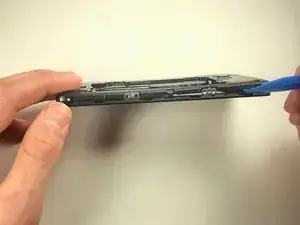

Используйте пластиковый инструмент для открытия, чтобы отделить экран от заднего пластика корпуса.

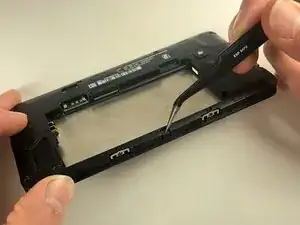

Используйте пинцет, чтобы отжать защёлку на боковой стороне устройства и снять заднюю часть телефона.

С помощью пинцета или пластикового медиатора аккуратно поднимите золотую язычок.

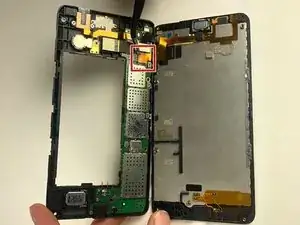

С помощью пинцета или медиатора аккуратно поднимите белый разъём, чтобы полностью отсоединить экран от телефона.

Для замены материнской платы после выполнения этого шага перейдите к шагу 11.

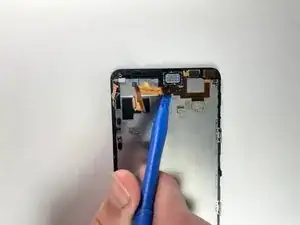

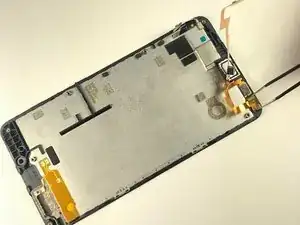

Аккуратно подденьте пластиковым инструментом золотую полоску снизу.

Используйте пинцет, чтобы вынуть камеру.

Используйте пинцет, чтобы вынуть датчик глубины.

Элементы закреплены прочным клеем.

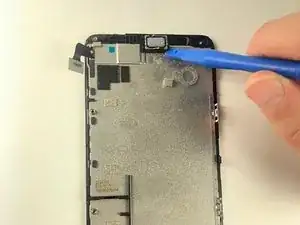

Используйте пластиковый инструмент для открытия, чтобы поддеть и вынуть слуховой динамик.

Он закреплён с помощью прочного клея.

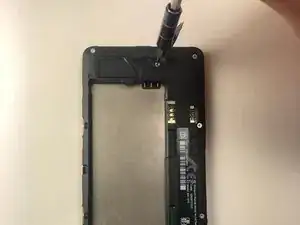

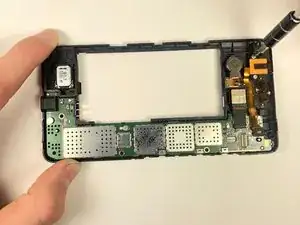

Отвинтите оставшиеся 2 винта битой T4.

Используйте пинцет, чтобы вынуть динамик.

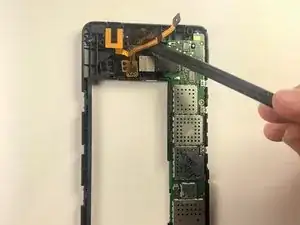

Используйте пластиковый инструмент для открытия, чтобы приподнять чёрную язычок.

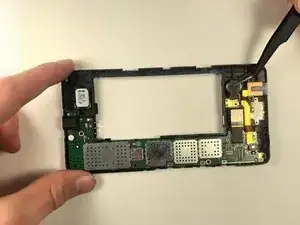

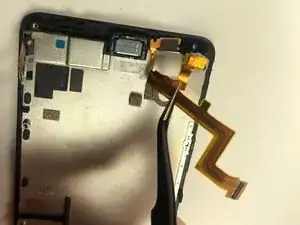

Используйте пинцет, чтобы аккуратно поднять золотую язычок.

С помощью медиатора медленно подденьте золотую наклейку и оторвите её. Эта наклейка зафиксирована сильным клеем.

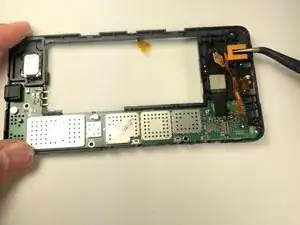

Используйте пинцет, чтобы снять оранжевую изолирующую пену.

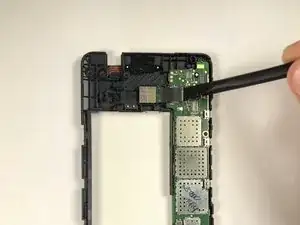

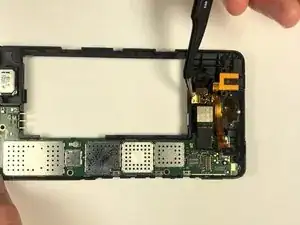

С помощью лопатки подденьте чёрную язычок вверх.

С помощью медиатора выдавите материнскую плату.

Осторожно покачивая, извлеките материнскую плату.
