Замена клавиатуры HTC Fortress
Если клавиатура вашего HTC Fortress физически повреждена или не передает сигналы на телефон, вы можете разобрать телефон и заменить клавиатуру.
В этом руководстве вы узнаете, как установить клавиатуру HTC Fortress. Это руководство требует почти полного разбора вашего Fortress, поэтому убедитесь, что у вас есть необходимые инструменты и вы следите за всеми компонентами.
Шаг 1

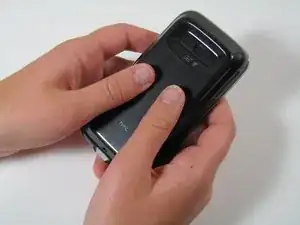

Снимите заднюю крышку устройства, сдвинув ее вверх.
Вам может понадобиться сначала убрать стилус телефона.
Шаг 2

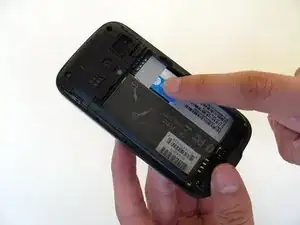

Извлеките аккумулятор, потянув его от задней части телефона.
Шаг 3

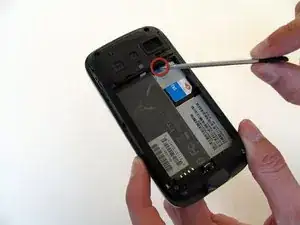

Вставьте стилус в маленький разъем.
Используйте стилус как рычаг, чтобы вытащить сим-карту из посадочного места.
Используйте палец, чтобы вывести карту до конца.
Шаг 4

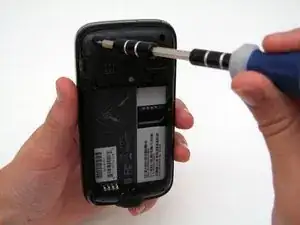

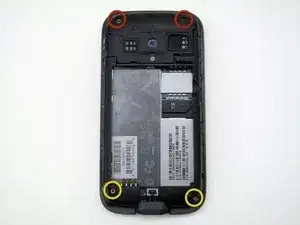

Снимите два винта длиной 4 мм с помощью отвертки Torx T4.
Снимите два винта длиной 3,5 мм с помощью отвертки Torx T4.
Держите верхние винты длиной 4 мм отдельно от нижних винтов длиной 3,5 мм. Они разные!
Шаг 5

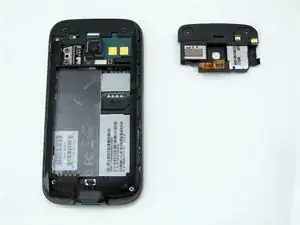

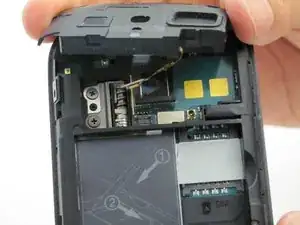

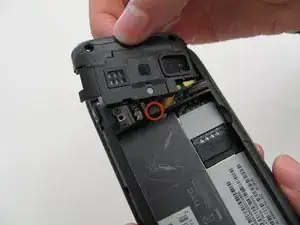

Снимите панель камеры вручную (черная крышка над отсеком для аккумулятора).
Будьте осторожны, под панелью камеры есть подключенный кабель.
Осторожно потяните панель камеры от телефона, чтобы отсоединить кабель.
При сборке снова подключите кабель, удерживая серебристый конец немного выше его разъема и аккуратно нажатием лопатки вставьте его на место. Затем установите панель камеры так, чтобы она была на одном уровне с задней панелью снова.
Шаг 6

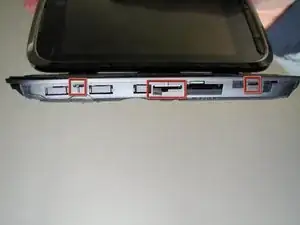

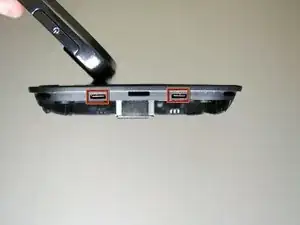

Обратите внимание на 8 маленьких зажимов по периметру телефона, показанных здесь...
Шаг 7

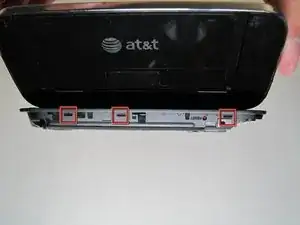

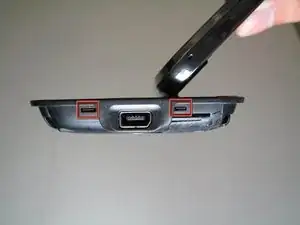

...и на 2 зажима, показанных здесь.

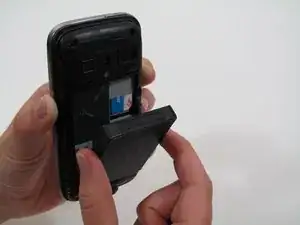

Вставьте лопатку в щель вдоль края телефона и осторожно подденьте заднюю панель от клавиатуры. Следуйте по шву вдоль периметра телефона.
Поддевайте только рядом с зажимами, показанными на предыдущем шаге, и с зажимами рядом с портом зарядки.
Шаг 8

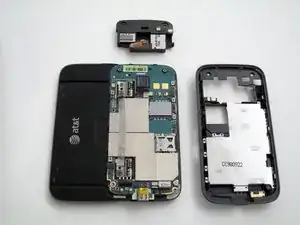

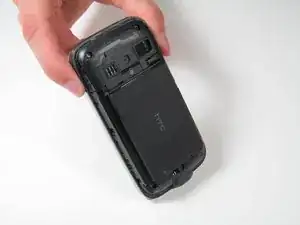

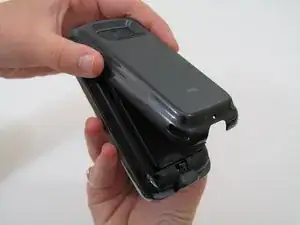

Снимите заднюю панель, потянув ее от телефона.
Сдвигайте панель вниз во время снятия, убедившись, что она не зацепляется за порт зарядки.
Шаг 9

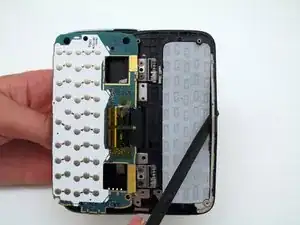

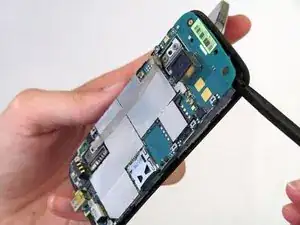

Осторожно подденьте материнскую плату (зеленую панель) лопаткой.
Будьте осторожны; материнская плата имеет кабель, подключенный сзади, и не должна полностью отсоединяться от телефона.

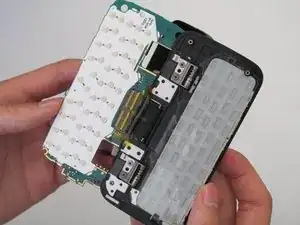

Переверните материнскую плату, как если бы вы листали страницу в книге, так чтобы она лежала на задней стороне экрана.
Шаг 10

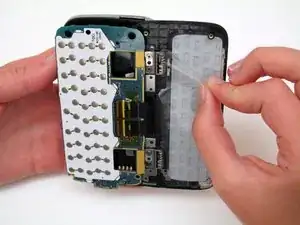

Осторожно отклейте прозрачную пластиковую подложку клавиатуры от клавиатуры. Она приклеена к клавиатуре слабым клеем.
Шаг 11

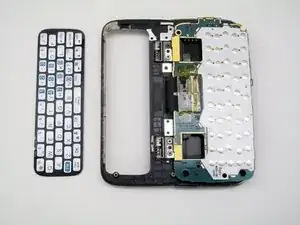

Отодвиньте клавиатуру от рамы телефона, поддевая лопаткой между клавиатурой и рамой.
Существует клеевая полоса, удерживающая клавиатуру на раме; убедитесь, что лопатка между клеевой полосой и рамой, а не между клеевой полосой и клавиатурой.
Проведите лопаткой по периметру клавиатуры, пока она полностью не освободится от рамы.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
