Замена порта зарядки Samsung Galaxy S5

Снимите заднюю крышку, приложив умеренное усилие, чтобы поддеть выемку слева от камеры, используя пластиковую инструмент для вскрытия или ноготь.

Продолжайте поднимать крышку, перемещаясь по периметру, пока полностью не снимете заднюю панель.

Поднимите аккумулятор вверх пальцем или пластиковым инструментом для вскрытия, надавив на выемку, расположенную в нижней части аккумулятора.

Извлеките аккумулятор из телефона.

Аккуратно выдвиньте карту памяти, используя ноготь или пластиковый инструмент для вскрытия.

При сборке аккуратно вставьте карту microSD, пока она не зафиксируется.

Снятие экрана приведет к тому, что устройство потеряет водонепроницаемость.

Существует множество способов разогреть клей, скрепляющий экран. Можно использовать тепловую пушку, фен или iOpener. Мы воспользовались iOpener.

Рекомендуем очистить микроволновую печь перед началом, так как грязь с дна может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновок с поворотным столом: убедитесь, что диск свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Если iOpener не использовался долгое время или применяется впервые, разогревайте его, завернув во влажное бумажное полотенце. Это предотвратит возгорание при перегреве.

Разогрейте iOpener в микроволновке при максимальной мощности в течение одной минуты.

Будьте осторожны, чтобы не перегреть iOpener в процессе ремонта. Перед повторным разогревом подождите не менее двух минут.

Пакет будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте кухонную перчатку.

Извлеките iOpener из микроволновки, держа его за напечатанную бирку.

Во время работы может потребоваться повторный нагрев iOpener. Чтобы избежать его перегрева, всегда ждите не менее двух минут перед повторным включением микроволновки. Не разогревайте iOpener более чем на одну минуту за раз.

Положите iOpener ровно в нижней части устройства, прямо над кнопкой «Домой». Разгладьте его по поверхности, чтобы обеспечить хорошее соприкосновение с устройством. Оставьте пакет на устройстве на 90 секунд.

Повторите процедуру, размещая пакет по левому и правому краю экрана.

Используйте умеренное усилие при снятии экрана.

Если резко отрывать экран, повредится чёрный шлейф, соединяющий дисплей с материнской платой, и чёрный кабель, соединяющий кнопку «Домой» с материнской платой.

Начните поддевать экран с верхней части устройства пластиковым инструментом для вскрытия. Верхняя часть устройства — та, где находится логотип Samsung и разъём для наушников.

Начните отделять экран от клея. Обходите экран по периметру, пока клей больше не будет удерживать экран.

Сейчас экран полностью снять ещё нельзя, так как он всё ещё соединён кабелями с телефоном.

Начните поднимать экран с верхней части. Вы увидите чёрный шлейф, соединяющий дисплей с материнской платой. Аккуратно отсоедините разъём с помощью пластикового инструмента для вскрытия.

Продолжайте поднимать дисплей. Вы заметите чёрный кабель, соединяющий кнопку «Домой» с материнской платой.

Отделите кнопку «Домой» с помощью пластикового инструмента для вскрытия. Требуется умеренное усилие.

При сборке телефона может потребоваться нанести клей на кнопку, чтобы зафиксировать её на месте.

При установке нового экрана необходимо использовать двустороннюю ленту, чтобы прикрепить его к средней раме и предотвратить дребезжание во время эксплуатации.

Открутите десять винтов длиной 4 мм с помощью отвёртки Phillips#00. Для извлечения винтов можно использовать пинцет или магнитную отвёртку.

Переверните устройство и открутите три винта длиной 5 мм с помощью отвёртки Phillips#00.

Переверните телефон обратно. Сначала откиньте крышку разъёма зарядки в нижней части устройства пальцем.

Крепко нажмите на углы средней рамы, удерживая пластиковую рамку (внешнее пластиковое кольцо).

Удерживайте устройство одной рукой. Затем нажмите пальцами на заднюю часть рамы в верхней части, где находился аккумулятор. Затем снимите среднюю раму, потянув её наружу и вверх по направлению к верхней части телефона.

При сборке устройства вставьте сначала нижнюю часть, поместив разъём зарядки в предназначенную для него выемку. Это необходимо сделать в первую очередь, иначе средняя рама не установится в пластиковую рамку.

Открутите одну серебристую винт 4 мм под задней камерой с помощью отвёртки Phillips#00.

Открутите один чёрный винт 4 мм над разъёмом зарядки с помощью отвёртки с крестообразным шлицем Phillips#00.

Переверните устройство

Используйте пластиковую инструмент для снятия чёрных пластиковых заглушек в нижней части телефона.

При сборке устройства помните, что на обратной стороне этих заглушек имеется лёгкий клей, который может потребоваться восстановить.

Будьте осторожны и не прилагайте чрезмерное давление при отсоединении кабеля. Избыточное давление может повредить кабель или соединение с материнской платой.

Используйте пластиковую инструмент для отсоединения ленточного кабеля, соединяющего кнопку «Домой» с материнской платой.

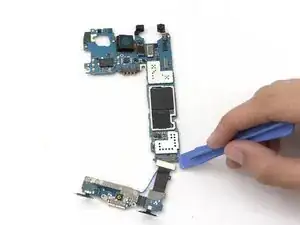

Аккуратно поднимите материнскую плату со второй средней рамы с помощью пластиковой инструмента.

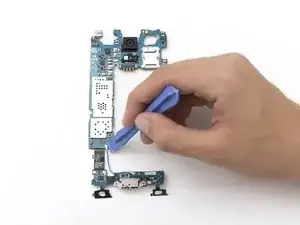

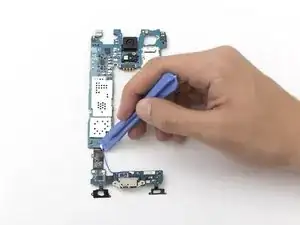

Аккуратно используйте пластиковую инструмент для отсоединения синего кабеля, соединяющего кнопку «Домой» с материнской платой.

Переверните материнскую плату.

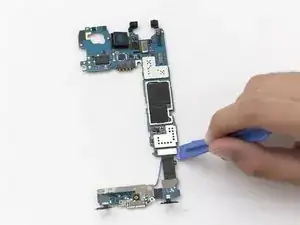

Аккуратно используйте пластиковую инструмент для отсоединения чёрного ленточного кабеля, соединяющего разъём зарядки с материнской платой.
