Замена дочерней платы OnePlus Nord 2 5G

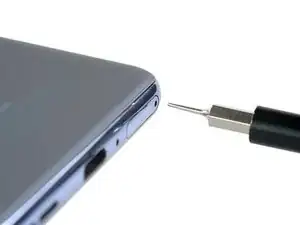

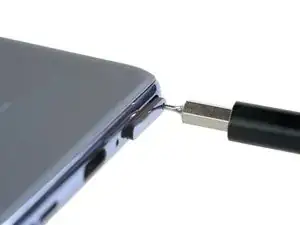

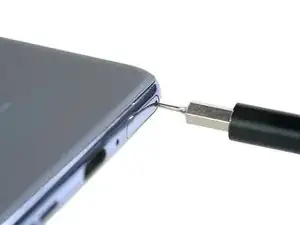

Вставьте инструмент для извлечения SIM-карты в маленькое отверстие в лотке для SIM-карты, расположенном на верхнем левом торце телефона.

Нажмите сильно, чтобы извлечь лоток.

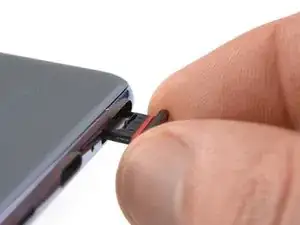

Удалите лоток для SIM-карты из телефона.

При повторной установке SIM-карты убедитесь, что она правильно ориентирована в лотке.

Тонкая резиновая прокладка вокруг лотка обеспечивает защиту от воды и пыли. Если прокладка повреждена или отсутствует, замените прокладку или весь лоток для защиты внутренних компонентов телефона.

Подготовьте iOpener и приложите его к заднему стеклу минимум на три минуты, чтобы ослабить клей под ним.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Из‑за своей поверхности никакой присоске не удастся зацепиться за заднее стекло телефона. Для создания зазора между задним стеклом и средним каркасом требуется тонкий режущий инструмент.

Вставьте iFlex в зазор между задним стеклом и средним каркасом в нижней кромке телефона, чтобы создать пространство. Для этого может потребоваться приложить силу.

Оставьте iFlex на месте, чтобы клей не склеился снова.

Вставьте монтажную лопатку в зазор, созданный iFlex.

Удалите iFlex.

Проведите монтажной лопаткой к нижнему правому углу, чтобы разрезать клей.

Оставьте монтажную лопатку на месте, чтобы клей не склеился снова.

Вставьте вторую монтажную лопатку в нижний правый угол телефона.

Проведите лопаткой к нижнему левому углу, чтобы разрезать клей.

Оставьте монтажные лопатки на месте, чтобы клей не склеился снова.

Если клей становится трудно резать, он, вероятно, остыл. Используйте iOpener, чтобы разогреть его повторно.

Вставьте третью монтажную лопатку в нижний левый угол телефона.

Проведите лопаткой вдоль левого края телефона, чтобы разрезать клей.

Оставьте монтажную лопатку в верхнем левом углу, чтобы клей не склеился снова.

Вставьте четвёртую монтажную лопатку под верхний левый угол заднего стекла.

Проведите лопаткой вдоль верхнего края, чтобы разрезать клей.

Оставьте монтажную лопатку в верхнем правом углу, чтобы клей не склеился снова.

Вставьте пятую монтажную лопатку под верхний правый угол.

Проведите лопаткой вдоль правого края задней крышки, чтобы разрезать оставшийся клей.

Снимите заднюю крышку.

Закрепите новую заднюю крышку предварительно вырезанным клеем или двусторонней клейкой лентой. После установки задней крышки приложите сильное, равномерное давление к телефону в течение нескольких минут, чтобы клей лучше схватился — стопка тяжёлых книг подойдёт.

С помощью пинцета снимите металлическую пластину, прикрывающую разъём шлейфа вспышки.

Используйте остриё лопатки, чтобы отсоединить кабель модуля вспышки, поддев разъём прямо вверх из его гнезда.

Отвёрткой Phillips выньте девять винтов длиной 3.8 мм, фиксирующих крышку материнской платы.

Крышка материнской платы удерживается пластиковыми защёлками.

Вставьте монтажную лопатку под нижний правый край крышки материнской платы.

Поверните монтажную лопатку в стороны, чтобы освободить пластиковые защёлки и приподнять крышку материнской платы.

Снимите крышку материнской платы.

Используйте лопатку, чтобы отсоединить кабель батареи, поддев разъём прямо вверх из его гнезда.

Снимать крышку дочерней платы необязательно для замены аккумулятора. Однако это снижает риск повреждения окружающих компонентов.

Используйте крестообразную отвертку, чтобы выкрутить шесть винтов длиной 3,8 мм, фиксирующих крышку дочерней платы.

Вставьте кончик лопатки под верхний правый край крышки дочерней платы.

Подденьте вверх, чтобы ослабить крышку дочерней платы.

Не пытайтесь пока снять крышку дочерней платы полностью. Она всё ещё приклеена к динамику.

Отогните крышку дочерней платы влево, как при открытии передней обложки книги.

Осторожно снимите чёрную ленту с динамика.

Снимите крышку дочерней платы.

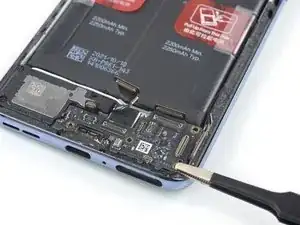

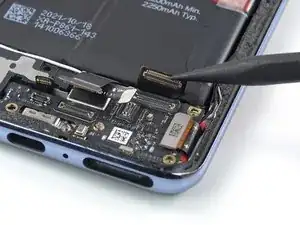

Используйте лопатку, чтобы отсоединить кабели межсоединения и платы антенны, поддев разъёмы и поднимая их прямо вверх из гнёзд.

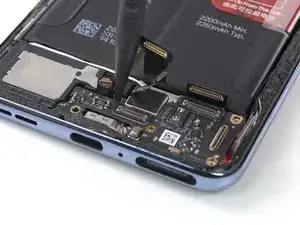

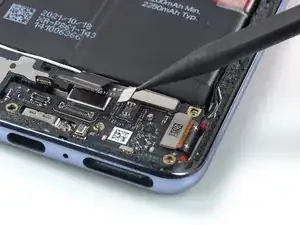

Используйте лопатку, чтобы отсоединить кабели датчика отпечатка пальца и межсоединения, поддев разъёмы и поднимая их прямо вверх из гнёзд.

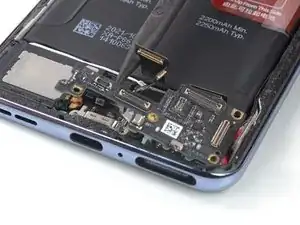

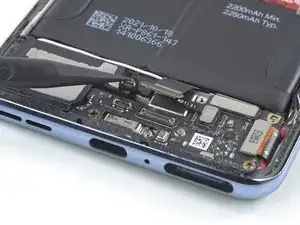

Используйте лопатку, чтобы отсоединить кабель дисплея, поддев разъём и поднимая его прямо вверх из гнезда.

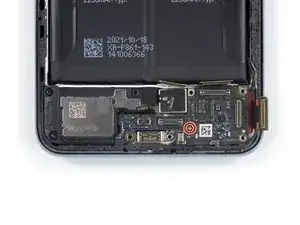

Используйте отвертку Phillips, чтобы выкрутить винт длиной 2,8 мм, фиксирующий дочернюю плату.

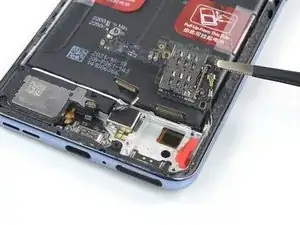

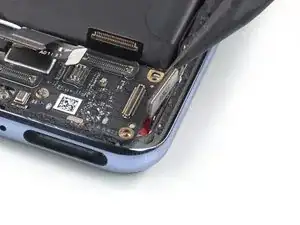

Вставьте кончик лопатки под верхний край дочерней платы.

Подденьте вверх, чтобы ослабить дочернюю плату.

Не пытайтесь пока полностью снять дочернюю плату. Снизу к ней всё ещё подключён кабель антенны.

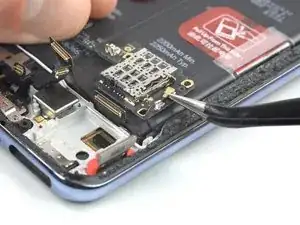

Используйте пинцет с тупыми концами, чтобы аккуратно отогнуть дочернюю плату в сторону аккумулятора.

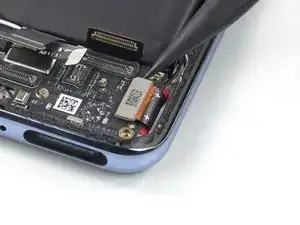

Подденьте одним из лапок пинцета чёрный антенный кабель до плотного прилегания к металлическому разъёму.

Отсоедините верхний антенный кабель, поддев его и поднимая прямо вверх от дочерней платы.

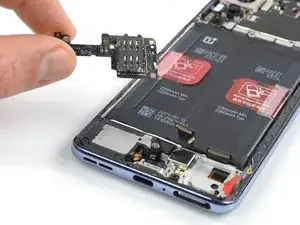

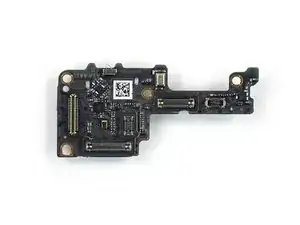

Снимите дочернюю плату.
