Замена узла дисплея Samsung Galaxy Note9

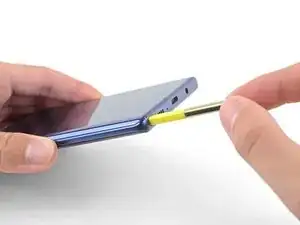

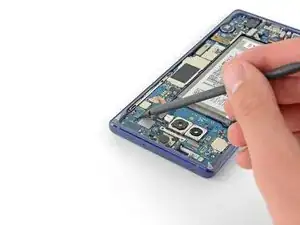

Нажмите на нижнюю часть S‑Pen, пока он не щёлкнет.

Отпустите S‑Pen — он автоматически выйдет.

Извлеките S‑Pen.

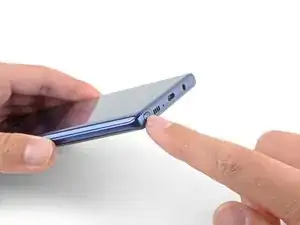

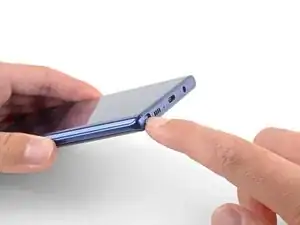

Вставьте инструмент для извлечения SIM-карты прямо в отверстие лотка для SIM-карты.

Нажмите, чтобы извлечь лоток для SIM-карты.

Снимите лоток для SIM‑карты.

SIM‑карта легко выпадет из лотка.

Выключите телефон перед началом разборки.

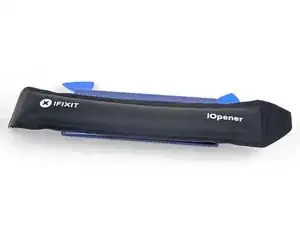

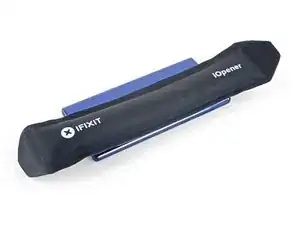

Используйте фен, строительный термофен или подготовьте iOpener и приложите его к правому торцу задней панели примерно на минуту, чтобы размягчить клей под ней.

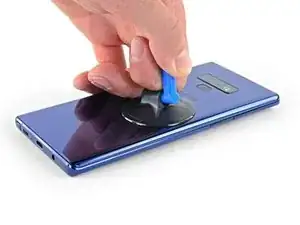

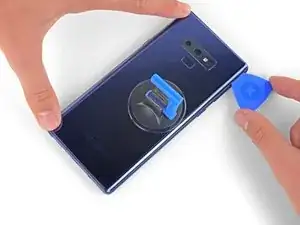

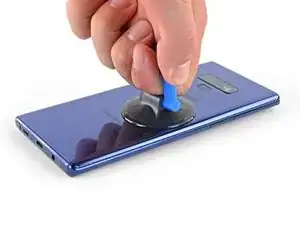

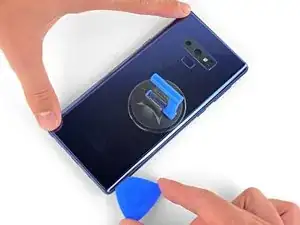

Прикрепите присоску к задней крышке.

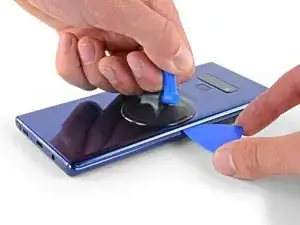

Поднимите присоску, чтобы создать зазор между задней крышкой и рамкой телефона.

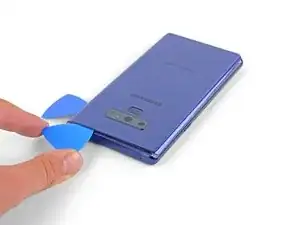

Вставьте медиатор для вскрытия в зазор.

Если стекло сильно треснуло, заклейте его упаковочной лентой, чтобы создать поверхность для присоски.

Если клей не поддаётся, применяйте больше нагрева, но не чрезмерную силу. Слишком большое усилие может разбить стекло.

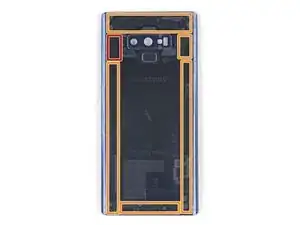

Обратите внимание, что клея больше вдоль верхнего края и вокруг окантовки камеры, чем по остальной части телефона.

Осторожно прорезайте вдоль левого края возле датчика отпечатка пальца, иначе вы рискуете повредить шлейф внутри.

Если клей упорный, применяйте больше нагрева — не силы.

Начиная с центра, прорезайте клей вверх и вниз по правой стороне медиатором для вскрытия.

Не вставляйте медиатор глубже половины толщины телефона при резке рядом с датчиком отпечатка пальца или камерами — вы рискуете повредить внутренние компоненты.

Будьте осторожны возле угла — стекло там очень слабое. При необходимости применяйте больше нагрева, если клей застрял.

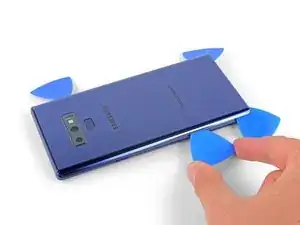

Оставьте медиатор в верхнем‑правом углу.

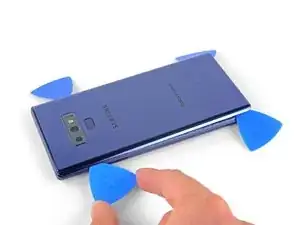

Используйте другой медиатор, чтобы разрезать клей вокруг правого нижнего угла.

Оставьте тот медиатор в телефоне.

Используйте термофен или фен или приложите нагретый iOpener к левой стороне задней панели примерно на три минуты, чтобы размягчить клей под ней.

Будьте осторожны возле углов — стекло там наиболее хрупкое.

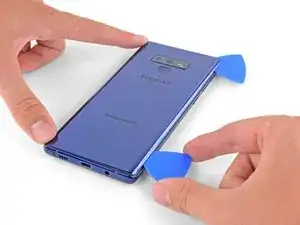

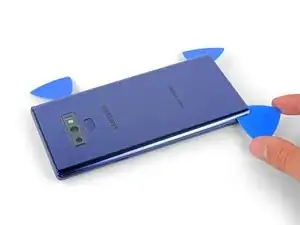

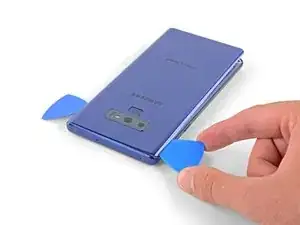

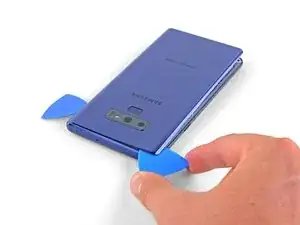

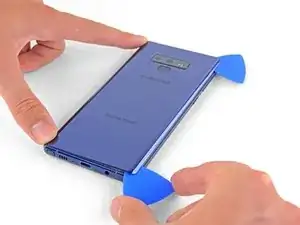

Вставьте медиатор в нижний‑левый угол задней панели.

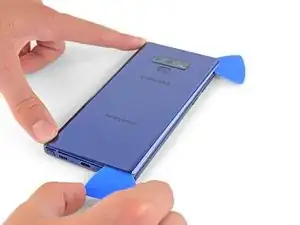

Используя другой медиатор, прорежьте клей вдоль левого края задней панели.

Не вставляйте медиатор глубже половины толщины на левом краю рядом с датчиком отпечатка пальца — вы можете повредить шлейф внутри.

Это нормально, если медиаторы выпадут по мере отделения задней крышки.

Используя вставленный медиатор, осторожно прорежьте клей вокруг верхнего‑левого угла задней панели.

Наконец, прорежьте оставшийся клей вдоль верхней части телефона.

При необходимости применяйте iOpener, фен или термофен, чтобы добавить нагрева в местах, где вы режете клей.

Сначала отделите правую сторону задней крышки.

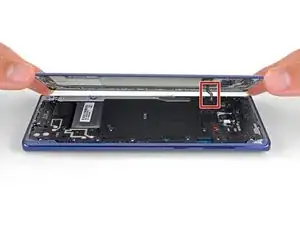

Наклоните крышку вверх вдоль левого края, чтобы обнажить шлейф датчика отпечатка пальца.

Пока не вытаскивайте шлейф датчика отпечатка пальца.

Крышка датчика отпечатка пальца может остаться прикреплённой к середине рамки.

С помощью кончика лопатки аккуратно подденьте шлейф датчика отпечатка пальца и извлеките его из разъёма.

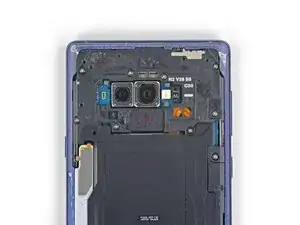

Снимите заднюю крышку.

Для повторной установки задней крышки:

С помощью пинцета удалите оставшиеся куски клея с корпуса телефона. Затем очистите поверхности для склеивания изопропиловым спиртом высокой концентрации (не менее 90%) и безворсовой тканью, чтобы подготовить поверхность для нового клея. Вам не нужно очищать клей до пластика, но крупные куски следует удалить.

Включите телефон и проверьте ремонт перед установкой нового клея и повторным запечатыванием телефона.

Аккуратно нанесите новый клей на заднюю крышку, затем совместите один край стекла с корпусом телефона и плотно прижмите стекло к телефону.

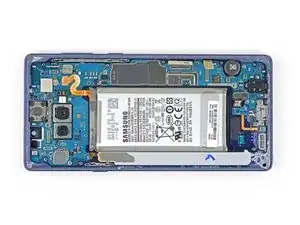

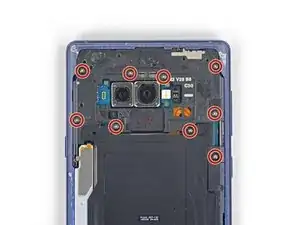

Отвинтите девять винтов 4 мм, фиксирующих верхнюю среднюю рамку, крестовой отверткой Phillips.

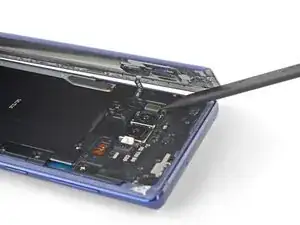

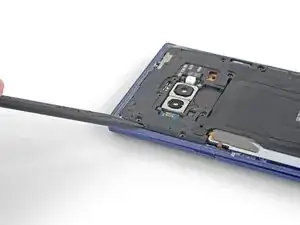

Вставьте кончик лопатки в верхний левый угол верхней средней рамки.

Подденьте верхнюю среднюю рамку и выньте её из телефона.

Верхняя средняя рамка защёлкивается при установке и съёме.

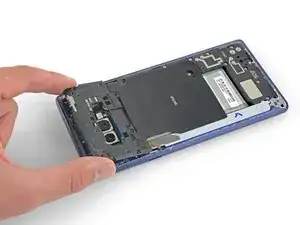

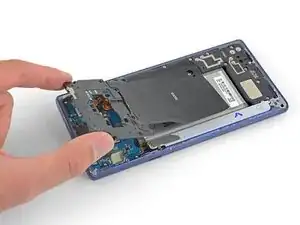

Отделите катушку беспроводной зарядки от аккумулятора, начиная с левой стороны.

Клей слабый, но при необходимости можно использовать медиатор для разрезания клеевого слоя.

При обратной сборке сначала защёлкните среднюю рамку на место, затем прикните катушку беспроводной зарядки.

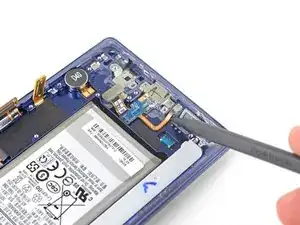

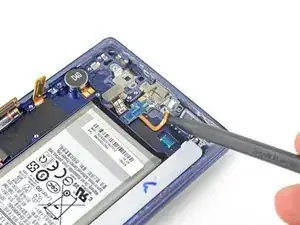

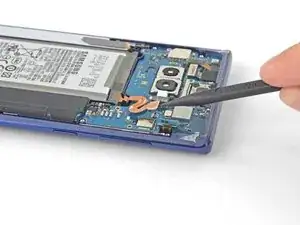

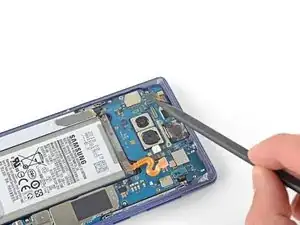

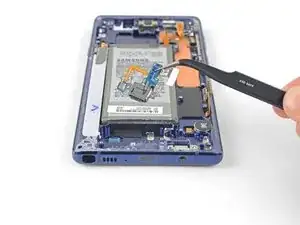

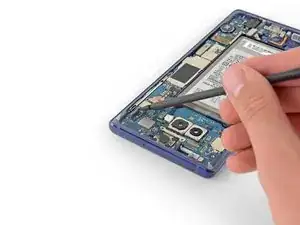

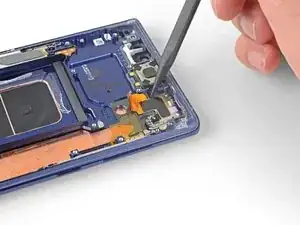

Используйте кончик лопатки, чтобы отсоединить оранжевый шлейф, соединяющий аккумулятор с платой.

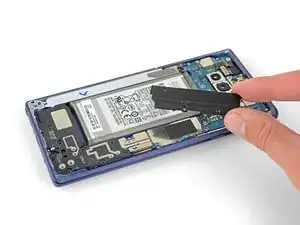

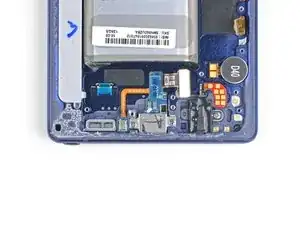

Снимите девять винтов Phillips 4 мм с пластиковой крышки рядом с аккумулятором.

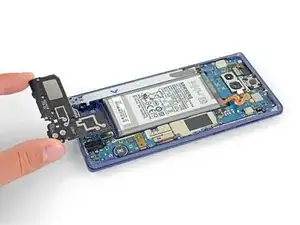

Снимите пластиковую крышку рядом с аккумулятором.

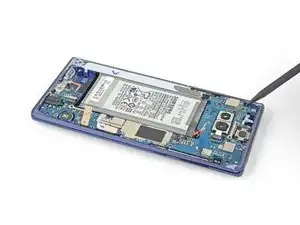

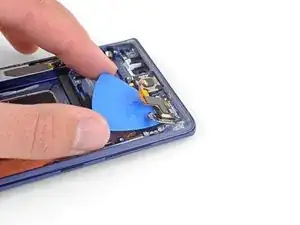

Вставьте кончик лопатки в верхнюю часть нижней средней рамки.

Подденьте нижнюю среднюю рамку и выньте её из телефона.

Нижняя средняя рамка защёлкивается при установке и съёме.

Снимите нижнюю среднюю рамку.

Используйте кончик лопатки, чтобы поддеть разъём фронтальной камеры вверх и вынуть его из гнезда.

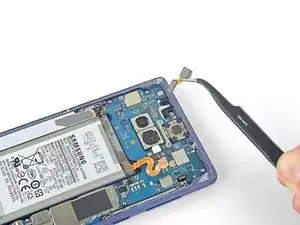

Используйте пинцет, чтобы снять фронтальную камеру.

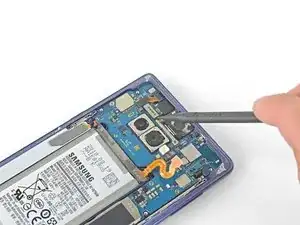

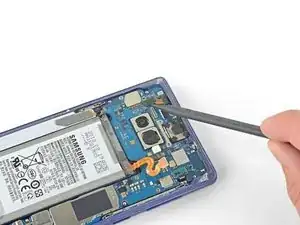

Используйте кончик лопатки, чтобы отсоединить модуль сканера радужки от материнской платы.

Используйте пинцет, чтобы снять сканер радужки.

Используйте плоский конец лопатки, чтобы поддеть разъём переднего датчика и вынуть его из гнезда.

Используйте плоский конец лопатки, чтобы отсоединить шлейф дисплея от материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить шлейф сенсорного экрана от материнской платы.

Используйте плоский конец лопатки, чтобы отсоединить узел зарядки от материнской платы.

Снимите три винта Phillips 4 мм, закрепляющие материнскую плату.

Возле отверстий есть треугольники, указывающие расположение винтов материнской платы.

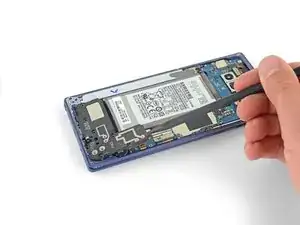

Используйте лопатку, чтобы аккуратно приподнять материнскую плату в верхнем левом углу.

Осторожно извлеките материнскую плату.

При необходимости отведите шлейфы в сторону. Не вынимаете материнскую плату, если она застряла на каком-либо шлейфе.

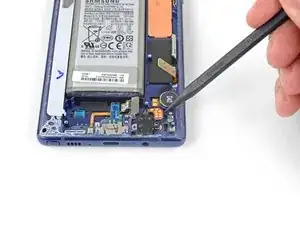

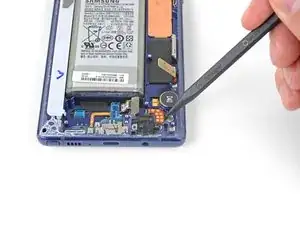

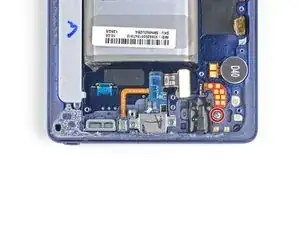

Снимите винт Phillips 3.2 мм, крепящий разъём для наушников.

Вставьте кончик лопатки в выемку рядом с контактными площадками разъёма для наушников.

Подденьте контактную плату строго вверх, чтобы освободить её от клея под ней.

Если контактную плату трудно отлепить, капните в выемку каплю 90% изопропилового спирта и дайте клею размягчиться. Затем повторите попытку.

Используйте пинцет, чтобы снять узел разъёма для наушников.

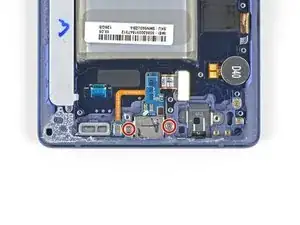

Снимите два винта Phillips 3.2 мм с узла зарядки.

С помощью лопатки приподнимите микрофон и выньте его из корпуса.

Используйте медиатор, чтобы отделить узел зарядки от телефона.

Используйте пинцет, чтобы снять узел зарядки.

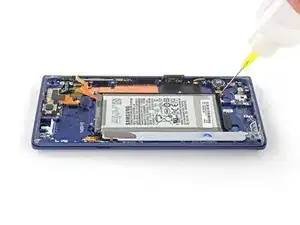

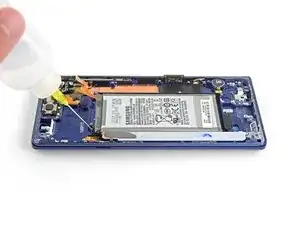

Нанесите несколько капель 90% изопропилового спирта в паз для аккумулятора вдоль нижней и верхне‑левой угловой части батареи.

Подождите пару минут, чтобы спирт размягчил клей под аккумулятором.

Держите телефон под разными углами, чтобы помочь спирту проникнуть под аккумулятор.

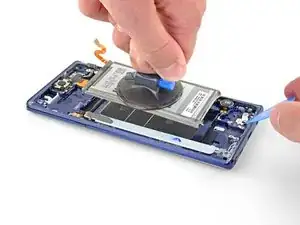

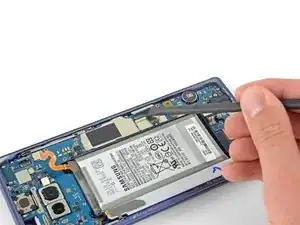

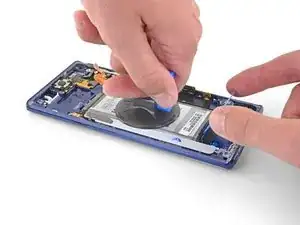

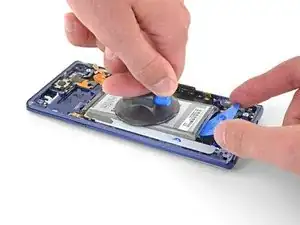

Прикрепите присоску к аккумулятору.

Поднимите аккумулятор строго вверх, пока не появится зазор, достаточный для вставки лопатки для вскрытия.

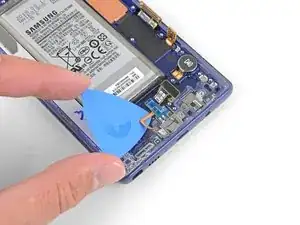

Вставьте лопатку для вскрытия под нижний край аккумулятора и проверните, чтобы ослабить клей аккумулятора.

Достаньте аккумулятор.

Может потребоваться несколько попыток, чтобы присоска приклеилась. Прикладывайте её как можно ближе к центру аккумулятора и избегайте белой наклейки внизу батареи.

Не сгибайте аккумулятор.

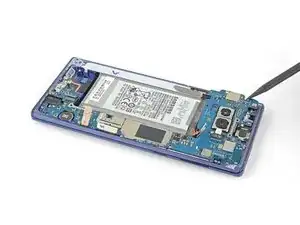

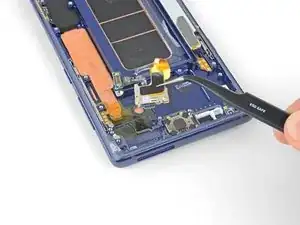

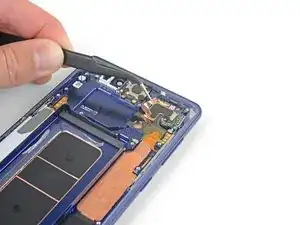

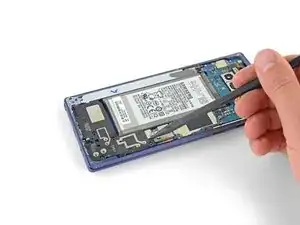

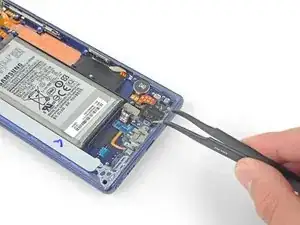

Используйте пинцет, чтобы отогнуть медную фольгу с клеевой основой.

Прекратите отгибать, как только дойдёте до блока датчиков.

Будьте осторожны, не порвите фольгу.

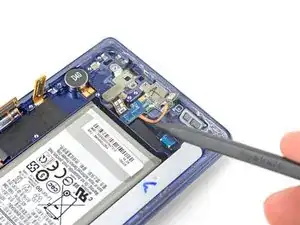

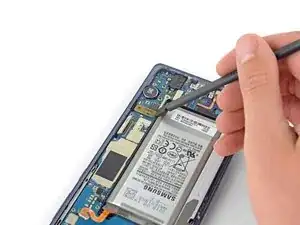

Используйте лопатку, чтобы приподнять левую сторону переднего блока датчиков и полностью отделить клей.

Передний блок датчиков всё ещё соединён ленточным кабелем, приклеенным к телефону. Не пытайтесь снимать передний блок датчиков сейчас — вы повредите его.

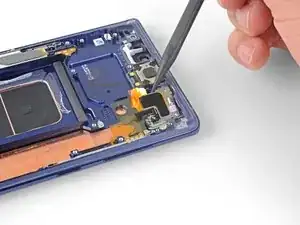

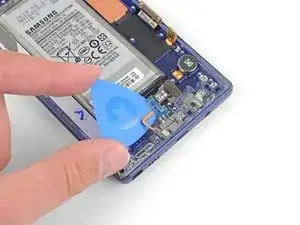

Осторожно подведите лопатку для вскрытия под ленточный кабель переднего блока датчиков, чтобы разрезать клей под ним.

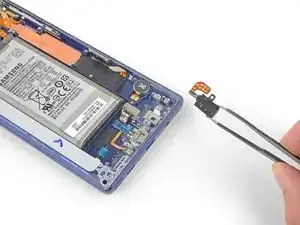

С помощью пинцета удалите передний блок датчиков.

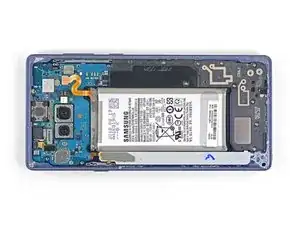

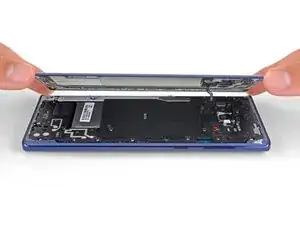

Остаётся только модуль дисплея.

Перед началом обратной сборки сравните новый модуль дисплея с оригиналом и при необходимости перенесите оставшиеся компоненты.
