Замена дисплейного модуля Motorola Droid RAZR

Вставьте пластиковый инструмент для вскрытия между задней крышкой и задним корпусом в нижнем левом краю задней крышки.

Подденьте заднюю крышку пластиковой лопаткой, чтобы освободить пластиковые защёлки.

Продолжайте поддевать вдоль левого края задней крышки вверх к верхней части телефона.

Проведите пластиковым инструментом по верхней части заднего корпуса, чтобы освободить пластиковые защёлки.

Верхний край заднего корпуса очень тонкий. Поддействуйте осторожно, чтобы не треснуть и не сломать его.

Продолжайте поддевать вдоль правой стороны задней крышки, чтобы освободить оставшиеся защёлки.

Оттяните заднюю крышку от телефона и снимите её.

Задняя крышка приклеена к аккумулятору значительным количеством клея, поэтому возможно придётся приложить достаточно усилий, чтобы разъединить эти части.

Аккумулятор должен остаться в телефоне и не сниматься вместе с задней крышкой, иначе вы порвёте питающий кабель.

Поскольку задняя крышка выполнена из кевлара, она выдерживает значительную скрутку и натяги без разрушения.

Используйте наконечник лопатки, чтобы приподнять красный силиконовый чехол над винтами клеммы аккумулятора и снимите его.

Снимите два винта T5 Torx длиной 3.3 мм, фиксирующих клеммы аккумулятора.

Возьмитесь за синюю ленту для извлечения аккумулятора и поднимите аккумулятор, чтобы вынуть его.

Аккумулятор сильно приклеен к плате. Работайте медленно, чтобы не деформировать аккумулятор.

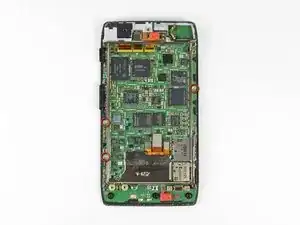

В вашем телефоне на плате будет несколько металлических экранов электромагнитного экранирования, а не открытые микросхемы, как показано здесь.

Используйте тепловой пистолет или фен, чтобы размягчить клей под крышкой камеры.

Следующие шаги были выполнены без использования теплового пистолета. Обратите внимание, что крышка камеры легко трескается, если не нагреть клей, удерживающий её.

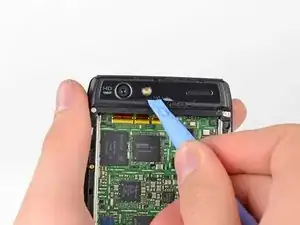

Аккуратно приподнимите нижний край крышки камеры пластиковой лопаткой.

Осторожно проведите пластиковой лопаткой по нижнему краю, чтобы освободить её от клея.

Продолжайте при необходимости использовать тепловой пистолет, чтобы размягчать клей при снятии крышки камеры.

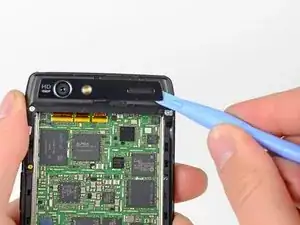

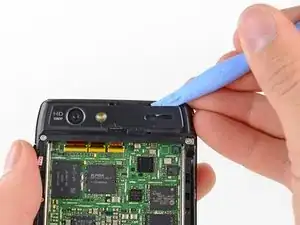

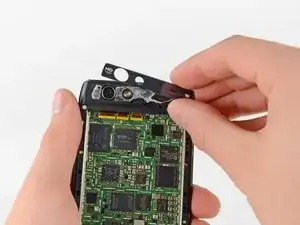

Вставьте пластиковый инструмент под верхний край крышки камеры.

Аккуратно приподнимайте крышку камеры, одновременно проводя инструментом по верхнему краю, чтобы освободить её от клея.

Снимите крышку камеры.

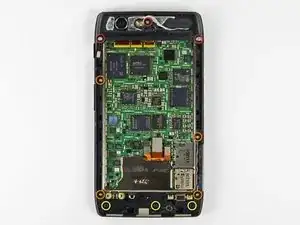

Снимите шесть винтов, крепящих задний корпус к остальной части телефона:

три серебристых винта T3 Torx длиной 6.7 мм вверху,

четыре золотистых винта T3 Torx длиной 4.0 мм в середине,

и три чёрных винта T5 Torx длиной 4.5 мм внизу.

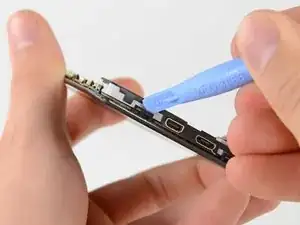

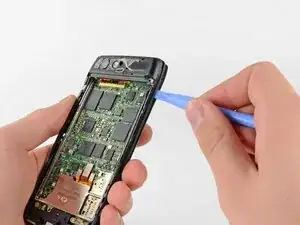

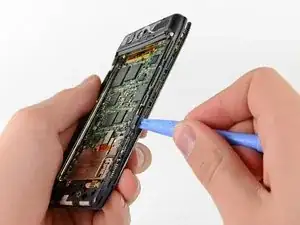

Вставьте пластиковый инструмент между задним корпусом и сборкой материнской платы.

Продвигайтесь вниз по боковой стороне телефона и аккуратно приподнимайте задний корпус.

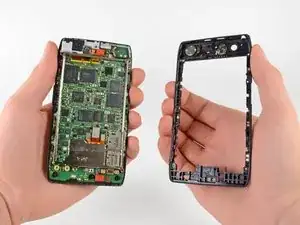

Отделите задний корпус от сборки материнской платы.

Снимите три винта T3 Torx длиной 2.5 мм, фиксирующих металлический каркас к материнской плате.

Снимите металлический каркас со сборки материнской платы.

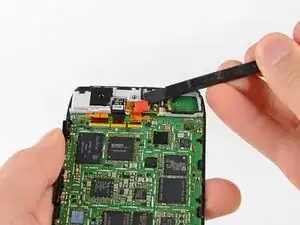

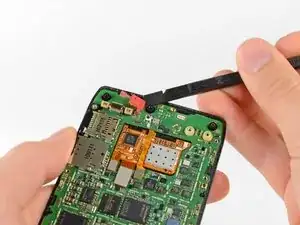

Используйте плоский конец лопатки, чтобы снять два красных силиконовых чехла микрофонов в верхней и нижней частях материнской платы.

На плате имеется небольшой металлический экран, закрывающий разъёмы кабеля дисплейного модуля. Этот экран удерживается несколькими маленькими защёлками, которые крепятся к окружающим экранам EMI.

Используйте наконечник лопатки, чтобы аккуратно отогнуть защёлки и снять экран.

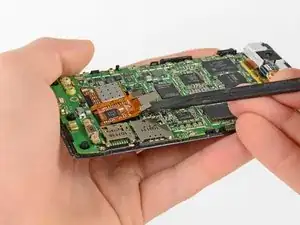

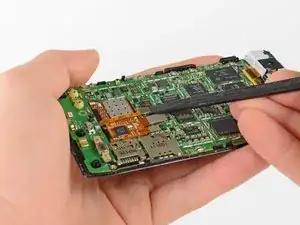

Используйте плоский конец лопатки, чтобы отсоединить три разъёма кабелей дисплея от их гнёзд на материнской плате.

На дисплейном модуле есть несколько маленьких чёрных пластиковых защёлок, которые удерживают материнскую плату на месте.

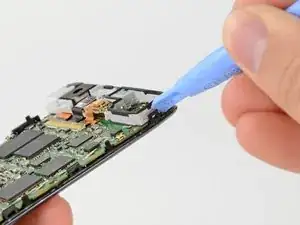

Освободите фиксирующие защёлки пластиковым инструментом для вскрытия.

Используйте паяльную лампу или фен для размягчения клеевой ленты по периметру материнской платы.

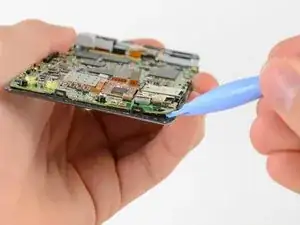

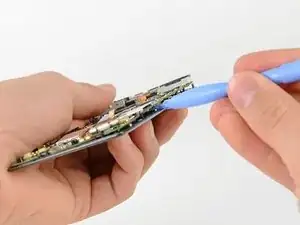

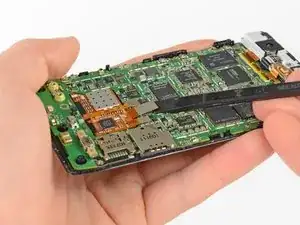

Подденьте края материнской платы от сборки дисплея пластиковым инструментом для вскрытия.

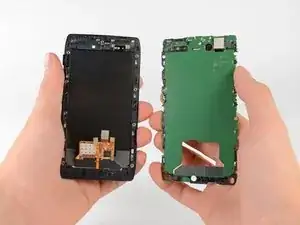

Снимите узел материнской платы.

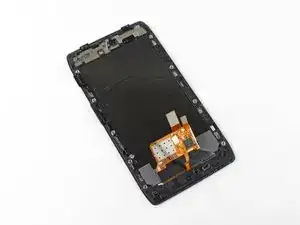

После отделения от узла материнской платы весь узел дисплея можно заменить.
