Замена клавиатуры Motorola Droid Pro
Перед продолжением процесса замены убедитесь, что устройство выключено, и работайте в чистом помещении, свободном от пыли. Также используйте антистатический браслет, чтобы не повредить устройство.
Шаг 1

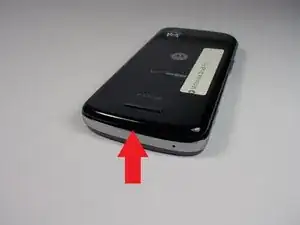

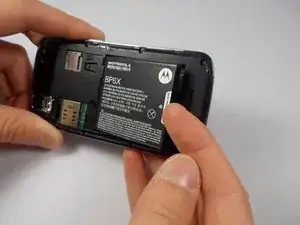

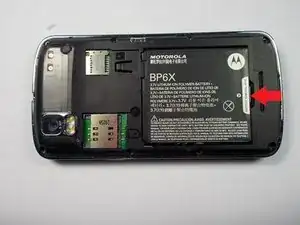

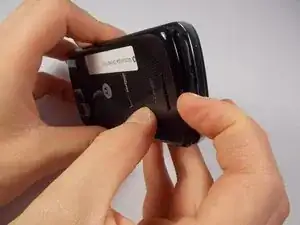

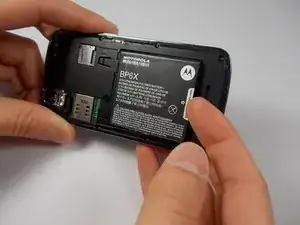

Снимите заднюю крышку и аккумулятор, поддев их за выемки для большого пальца.
Шаг 2

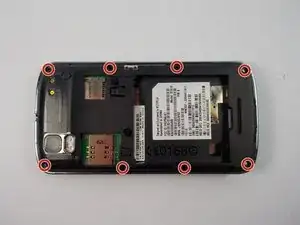

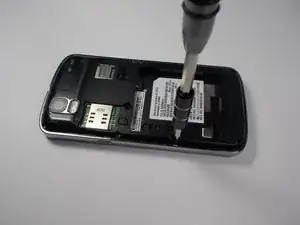

Открутите 8 винтов задней панели крестовой отверткой T4 Torx.
Шаг 3

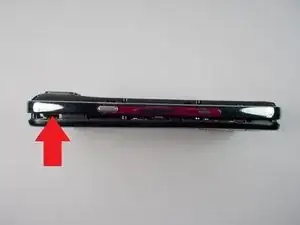

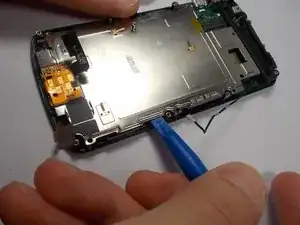

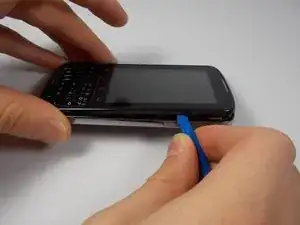

Используйте лопатку, чтобы открыть телефон по бокам между задней панелью и хромированной окантовкой.
Они закреплены малыми защёлками. Возможно, придётся приложить небольшое усилие, чтобы их открыть.

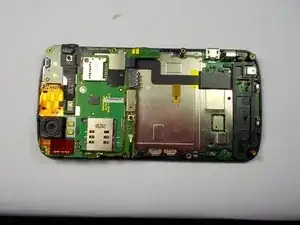

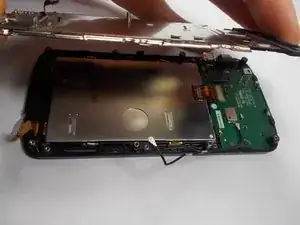

Обойдите по периметру, затем снимите заднюю панель.
Шаг 4

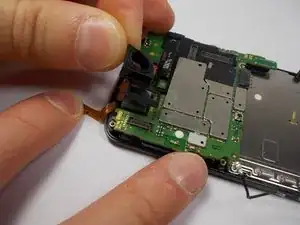

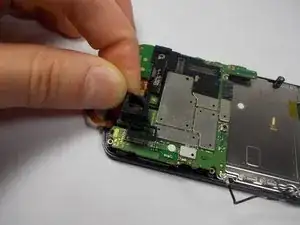

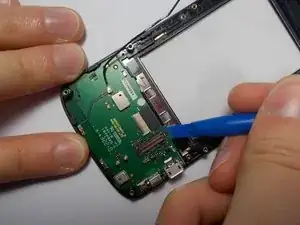

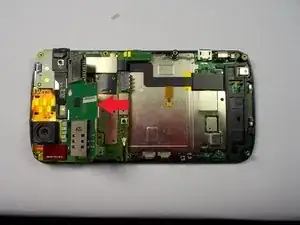

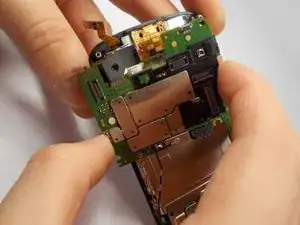

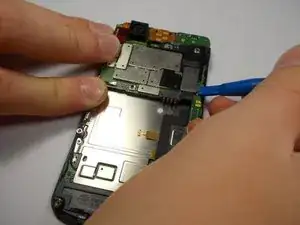

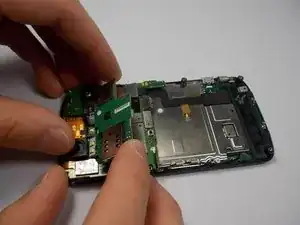

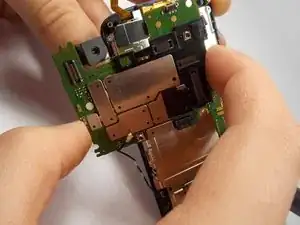

Осторожно приподнимите плату SD и SIM (PCB), как показано на фотографиях ниже.

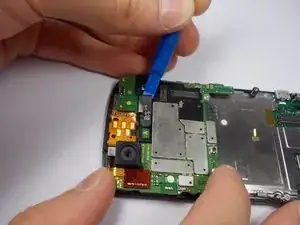

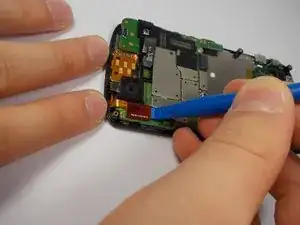

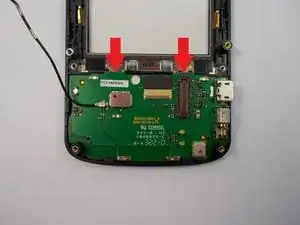

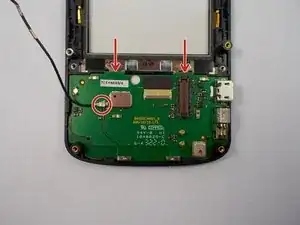

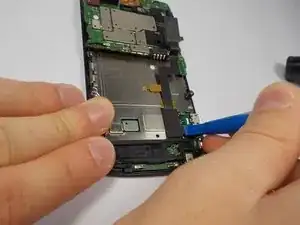

Это откроет шлейф, подключённый к плате, и ещё один шлейф для материнской платы. Снимите оба с помощью лопатки.
Когда меньший шлейф будет отсоединён, небольшую плату можно убрать.
Шаг 5

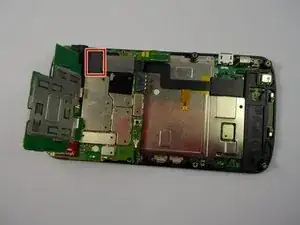

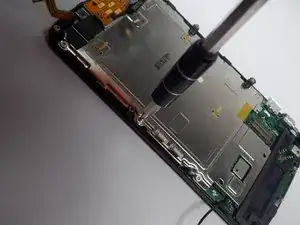

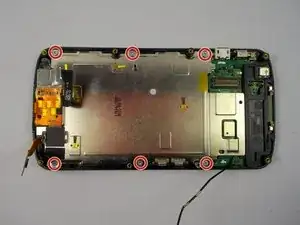

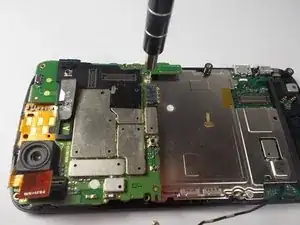

Открутите 6 винтов крестовой отверткой T5 Torx.
Шаг 6

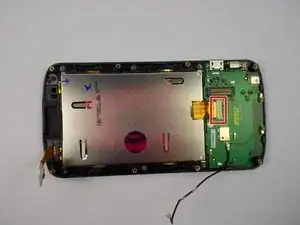

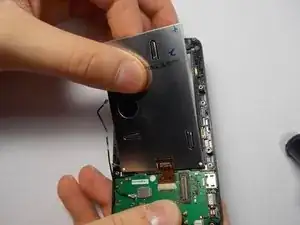

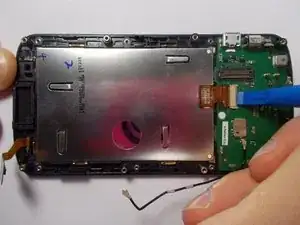

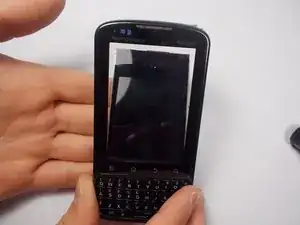

Разблокируйте шлейф, после чего можно вытащить экран.
При установке нового экрана убедитесь, что шлейф снова зафиксирован.
Шаг 7

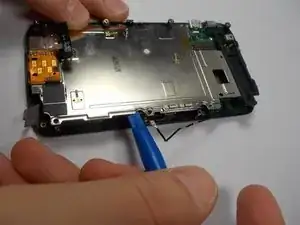

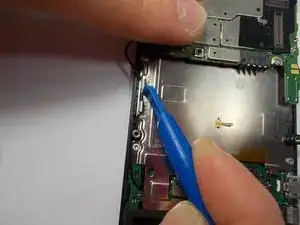

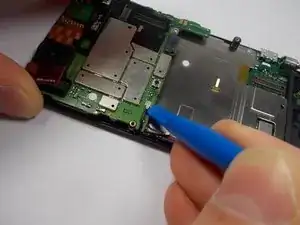

Выпрессуйте клавиатуру, используя лопатку в отмеченных точках.
Клавиатура зафиксирована на месте, но может встать и выскочить. Возможно, потребуется приложить небольшое усилие, чтобы извлечь её.
После извлечения установите новую клавиатуру в обратном порядке.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
