Замена антенны и разъема для наушников Motorola Droid RAZR

Вставьте пластиковую открывалку между задней крышкой и задним корпусом в левом нижнем углу задней крышки.

Подденьте заднюю крышку открывалкой, чтобы освободить пластиковые защелки.

Продолжайте поддевать вдоль левого края задней крышки в направлении верхнего края телефона.

Продвиньте пластиковую открывалку вдоль верхнего края задней крышки, чтобы освободить пластиковые защелки.

Верхний край задней крышки очень тонкий. Будьте осторожны при поддевании, чтобы не сломать или не треснуть его.

Продолжайте поддевать вдоль правой стороны задней крышки, чтобы освободить оставшиеся защелки.

Отведите заднюю крышку от телефона и снимите ее.

Задняя крышка приклеена к аккумулятору сильным клеем, поэтому может потребоваться значительное усилие, чтобы отделить их друг от друга.

Аккумулятор должен остаться в телефоне и не должен оторваться вместе с задней крышкой, иначе Вы повредите силовой провод.

Поскольку задняя крышка изготовлена из кевлара, она может выдерживать значительные скручивающие усилия и растяжения без повреждений.

Используйте конец лопатки, чтобы приподнять красную силиконовую накладку над винтами клемм аккумулятора, и снимите её.

Ослабьте два винта T5 Torx длиной 3,3 мм, крепящих клеммы аккумулятора.

Возьмитесь за синюю петлю для извлечения аккумулятора и извлеките его.

Аккумулятор приклеен к материнской плате большим количеством клея. Действуйте медленно, чтобы не деформировать аккумулятор.

На Вашем телефоне на материнской плате будет несколько металлических экранов ЭМП вместо открытых ИС, как на изображении здесь.

Используйте тепловую пушку или фен, чтобы размягчить клей под крышкой камеры.

Следующие шаги выполнялись без использования тепловой пушки. Обратите внимание, что крышка камеры трескается очень легко, если не разогреть клей, удерживающий её на месте.

Аккуратно подденьте нижний край крышки камеры пластиковой открывалкой.

Осторожно проведите открывалкой по нижнему краю, чтобы освободить её от клея.

При необходимости продолжайте использовать тепловую пушку, чтобы размягчать клей при снятии крышки камеры.

Вставьте пластиковую открывалку под верхний край крышки камеры.

Аккуратно поддевайте крышку камеры, продвигая открывалку вдоль верхнего края, чтобы освободить её от клея.

Снимите крышку камеры.

Ослабьте шесть винтов, крепящих задний корпус к остальному телефону:

три серебристых винта T3 Torx длиной 6,7 мм вверху,

четыре золотистых винта T3 Torx длиной 4,0 мм в середине,

и три черных винта T5 Torx длиной 4,5 мм внизу.

Вставьте пластиковую открывалку между задним корпусом и сборкой материнской платы.

Продвигайтесь вдоль боковой стороны телефона и аккуратно подденьте задний корпус.

Отделите задний корпус от сборки материнской платы.

Ослабьте три винта T3 Torx длиной 2,5 мм, крепящих металлический каркас к материнской плате.

Снимите металлический каркас с сборки материнской платы.

Используйте плоский конец лопатки, чтобы снять две красные силиконовые заглушки микрофонов в верхней и нижней части материнской платы.

На материнской плате есть небольшой металлический экран, закрывающий разъёмы кабеля дисплея. Этот экран удерживается на месте несколькими маленькими защелками, прикреплёнными к окружающим экранам ЭМП.

Используйте конец лопатки, чтобы аккуратно деформировать защелки и снять экран.

Используйте плоский конец лопатки, чтобы отсоединить три разъёма кабеля дисплея от их гнёзд на материнской плате.

На сборке дисплея находится несколько маленьких чёрных пластиковых защёлок, удерживающих материнскую плату на месте.

Освободите фиксирующие защёлки с помощью пластиковой открывалки.

Используйте тепловую пушку или фен, чтобы размягчить клейкую ленту по периметру материнской платы.

Подденьте края материнской платы от сборки дисплея с помощью пластиковой открывалки.

Снимите сборку материнской платы.

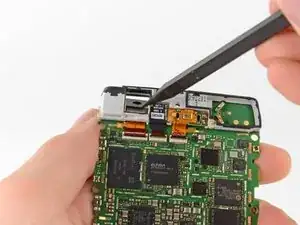

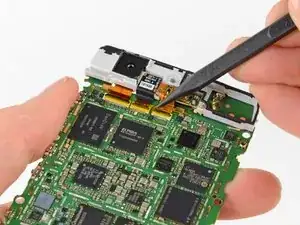

Подденьте кончиком лопатки антистатическую ленту, закрывающую разъёмы шлейфов камеры и динамика, и приподнимите её.

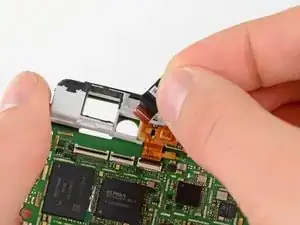

Отогните ленту и удалите её.

Если у вас нет запасной антистатической ленты, сохраните эту ленту в безопасном месте, чтобы использовать её повторно при сборке.

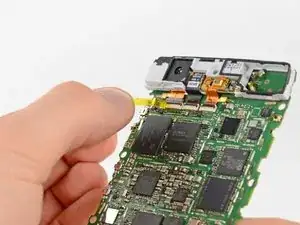

Воспользуйтесь пластиковой открывашкой или ногтем, чтобы приподнять фиксатор разъёма шлейфа задней камеры ZIF.

Убедитесь, что вы поддеваете именно фиксатор, а не сам разъём.

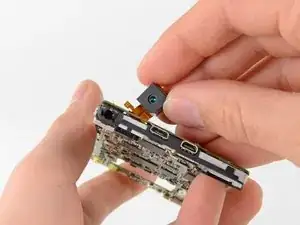

Вытолкните заднюю камеру через отверстие в серой антенне и извлеките её.

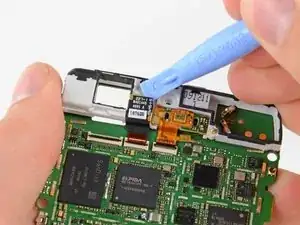

Используйте пластиковую открывашку или ноготь, чтобы приподнять фиксатор разъёма шлейфа передней камеры ZIF.

Убедитесь, что вы поддеваете фиксатор, а не сам разъём.

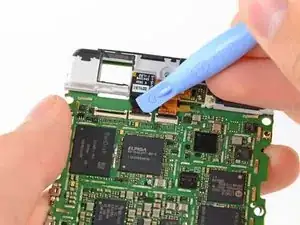

Подденьте переднюю камеру пластиковой открывашкой и извлеките её из антенны.

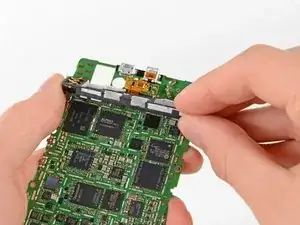

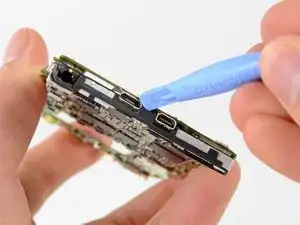

Вставьте пластиковую открывашку между антенной и материнской платой возле портов micro-USB и micro-HDMI и отсоедините антенну.

Снимите антенну с материнской платы.
