Замена динамика трубки Motorola Droid RAZR

Вставьте пластиковый инструмент для вскрытия между задней крышкой и задним корпусом в нижнем левом крае задней крышки.

Подденьте заднюю крышку пластиковым инструментом, чтобы освободить пластиковые защёлки.

Продолжайте поддевать вдоль левого края задней крышки в направлении верхней части телефона.

Проведите пластиковым инструментом для вскрытия по верхней кромке заднего корпуса, чтобы освободить пластиковые защёлки.

Верхний край заднего корпуса очень тонкий. Поддевйте аккуратно, чтобы не треснуть и не сломать его.

Продолжайте поддевать вниз по правой стороне задней крышки, чтобы освободить оставшиеся защёлки.

Оттяните заднюю крышку от телефона, чтобы снять её.

Задняя крышка прикреплена к аккумулятору значительным количеством клея, поэтому для разделения двух частей может потребоваться значительная сила.

Аккумулятор должен оставаться в телефоне и не отслаиваться вместе с задней крышкой — иначе вы порвёте питающий провод.

Поскольку задняя крышка изготовлена из кевлара, она выдерживает значительные скручивания и тягу без разрушения.

Используйте кончик лопатки, чтобы поднять красный силиконовый чехол над винтами клемм аккумулятора и снять его.

Снимите два винта T5 Torx длиной 3,3 мм клемм аккумулятора.

Возьмитесь за синюю язычковую петлю аккумулятора и поднимите аккумулятор для его извлечения.

Аккумулятор сильно приклеен к материнской плате. Работайте медленно, чтобы не деформировать аккумулятор.

У вашего телефона на материнской плате будет несколько металлических EMI-экранов, а не оголённые микросхемы, как показано здесь.

Используйте тепловую пушку или фен, чтобы размягчить клей под крышкой камеры.

Следующие шаги выполнены без использования тепловой пушки. Обратите внимание, что крышка камеры очень легко трескается, если не нагреть клей, который её удерживает.

Аккуратно подденьте нижний край крышки камеры пластиковым инструментом для вскрытия.

Осторожно продвиньте пластиковый инструмент по нижнему краю, чтобы освободить её от клея.

По мере снятия крышки камеры при необходимости продолжайте использовать тепловую пушку для размягчения клея.

Вставьте пластиковый инструмент для вскрытия под верхний край крышки камеры.

Аккуратно подденьте крышку камеры, продвигая инструмент по верхнему краю, чтобы освободить её от клея.

Снимите крышку камеры.

Снимите шесть винтов, фиксирующих задний корпус к остальной части телефона:

три серебристых винта T3 Torx длиной 6,7 мм в верхней части,

четыре золотистых винта T3 Torx длиной 4,0 мм в средней части,

и три чёрных винта T5 Torx длиной 4,5 мм в нижней части.

Вставьте пластиковый инструмент для вскрытия между задним корпусом и узлом материнской платы.

Продвигайтесь вниз по стороне телефона и аккуратно подденьте задний корпус.

Отделите задний корпус от узла материнской платы.

Снимите три винта T3 Torx длиной 2,5 мм, фиксирующие металлический каркас к материнской плате.

Снимите металлический каркас с узла материнской платы.

Используйте плоский конец лопатки, чтобы снять два красных силиконовых чехла микрофонов в верхней и нижней частях материнской платы.

На материнской плате есть небольшой металлический щит, закрывающий разъёмы кабелей дисплейного модуля. Этот щит удерживается рядом небольших защёлок, которые крепятся к окружающим EMI-экранам.

Используйте кончик лопатки, чтобы аккуратно выгнуть защёлки и снять щит.

Используйте плоский конец лопатки, чтобы поддеть три разъёма кабелей дисплея и отсоединить их от гнёзд на материнской плате.

На сборке дисплея имеется несколько небольших чёрных пластиковых защёлок, удерживающих материнскую плату на месте.

Освободите фиксирующие защёлки пластиковым инструментом для вскрытия.

Используйте тепловую пушку или фен, чтобы размягчить клеевую ленту по периметру материнской платы.

Подденьте края материнской платы от сборки дисплея пластиковым инструментом для вскрытия.

Снимите узел материнской платы.

Подденьте кончик лопатки антистатической ленты, закрывающей ZIF-разъёмы камеры и слушателя.

Отогните ленту и снимите её.

Если у вас нет запасной антистатической ленты, рассмотрите возможность сохранения этой полоски в безопасном месте для повторного использования при сборке.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы приподнять защёлку ZIF-разъёма ленточного кабеля задней камеры.

Убедитесь, что вы поддеваете именно защёлку, а не сам разъём.

Протолкните заднюю камеру через её отверстие в серой антенне и извлеките её.

Используйте пластиковый инструмент для вскрытия или ноготь, чтобы приподнять защёлку ZIF-разъёма ленточного кабеля фронтальной камеры.

Убедитесь, что вы поддеваете именно защёлку, а не сам разъём.

С помощью пластикового инструмента для вскрытия подденьте фронтальную камеру из антенны и извлеките её.

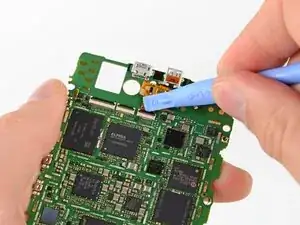

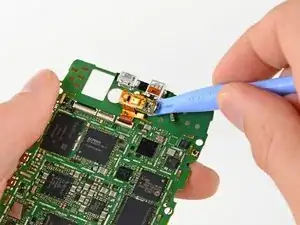

Поднимите защёлку ZIF-разъёма динамика-слушателя пальцем или пластиковым инструментом для вскрытия.

Убедитесь, что вы поддеваете именно защёлку, а не сам разъём.

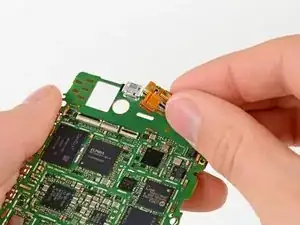

Снимите динамик-слушатель с материнской платы.
