Замена камеры Motorola Droid Pro

Снимите заднюю крышку, используя язычок для отщёлкивания, расположенный в нижней части телефона.

Извлеките аккумулятор, используя язычок для отщёлкивания.

Используя отвёртку Torx T4, выкрутите восемь винтов 4 мм в задней панели.

Используйте пластиковый инструмент для вскрытия, чтобы раскрыть телефон по бокам между передней панелью и хромированной окантовкой.

Он закреплён маленькими защёлками. Возможно, потребуется приложить дополнительное усилие, чтобы их освободить.

Обойдите все стороны телефона, разблокируя защёлки. Затем снимите заднюю панель.

Осторожно приподнимите плату SD и SIM (PCB), как показано.

Под ней прикреплён ленточный кабель. Осторожно оттяните плату от телефона, и она легко отсоединится.

Используйте пластиковый инструмент для вскрытия, чтобы отсоединить ленточный кабель между материнской платой и клавиатурой.

На боках разъёмов есть небольшие защёлки, под которые можно поддеть инструмент.

Используйте пластиковый шлиц для вскрытия, чтобы отсоединить два ленточных кабеля в верхней части телефона.

Отключите второй разъём клавиатуры от материнской платы и снимите его с боковых держателей.

Этот кабель хрупкий, поэтому при отключении и перемещении следует быть осторожным.

Используйте отвёртку Torx T5, чтобы выкрутить винт 2 мм.

Снимите резиновое уплотнение камеры, потянув его. Оно ни с чем не закреплено.

Чтобы извлечь материнскую плату, сдвиньте её в сторону. Камера, подключённая к плате, не вытаскивается строго вверх из держателя.

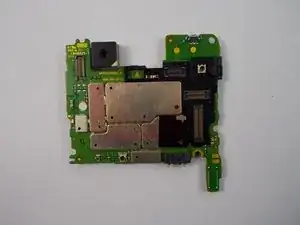

Камера расположена на обратной стороне печатной платы.

Переверните плату, и вы увидите, что камера подключена ленточным кабелем.

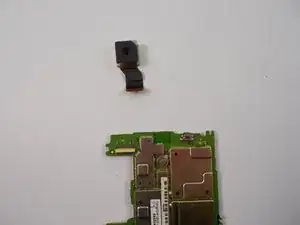

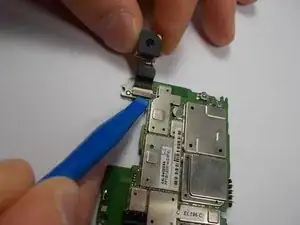

Разблокируйте кабель с помощью пластикового инструмента и затем извлеките камеру.

Вставьте новую камеру и снова зафиксируйте ленточный кабель.

Не прикладывайте чрезмерную силу и убедитесь, что ленточный кабель камеры правильно зафиксирован.
