Замена стекла/сенсора ASUS FonePad 7 Vetro/Touch
Шаг 1

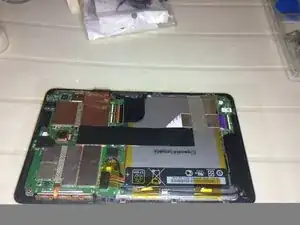

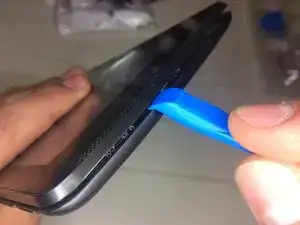

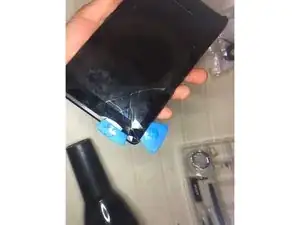

Убедитесь, что устройство выключено. Затем при помощи пластикового инструмента для вскрытия аккуратно снимите заднюю панель, осторожно проходя по периметру.
Шаг 2
Снимите клейкие полосы.
Отключите разъёмы батареи, аккуратно потянув их вниз при помощи лопатки или пластикового инструмента для вскрытия.
Шаг 3

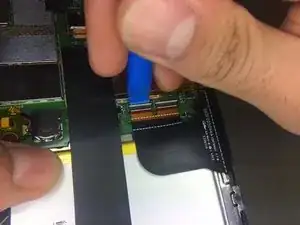

Отключите разъёмы сенсора с помощью лопатки или пластикового инструмента для вскрытия.
Отключите ZIF-разъёмы, удерживающие батарею.
Вы также можете использовать пальцы, чтобы отсоединить ZIF-разъёмы.
ZIF-разъёмы хрупкие, поэтому будьте осторожны при их снятии.
Шаг 4

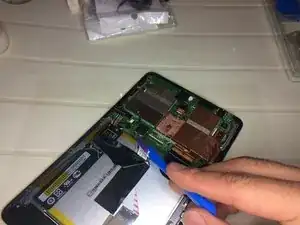

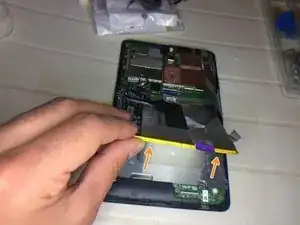

Используя пластиковый инструмент для вскрытия, аккуратно отожмите батарею. Батарея приклеена к подложке; для её удаления потребуется небольшое усилие.
Шаг 5

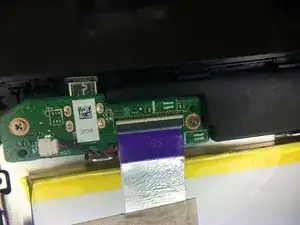

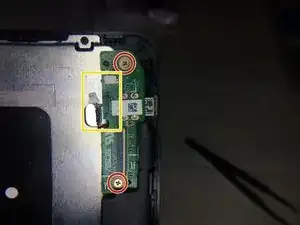

Отключите кабель
Удалите два винта Phillips №0 с платы управления питанием

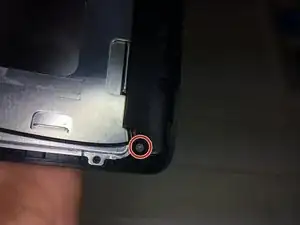

Удалите винт Phillips №0
Шаг 6

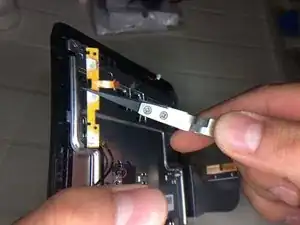

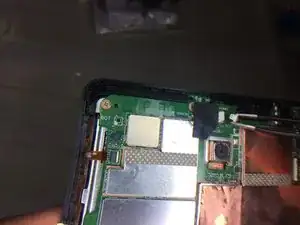

Снимите GPS-антенну с помощью лопатки.
Отключите разъём
Шаг 7

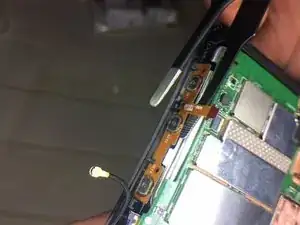

Снимите разъём питания и регулятора громкости
Шаг 8

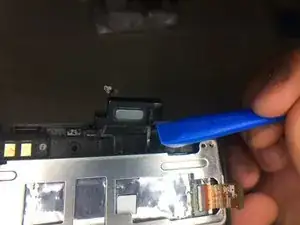

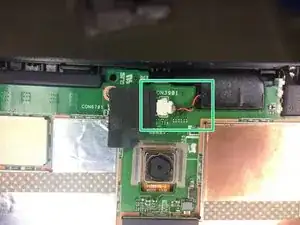

Отключите разъём слухового динамика
Шаг 9

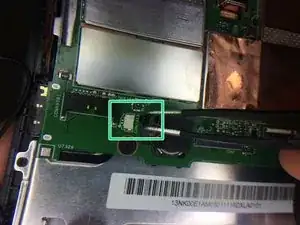

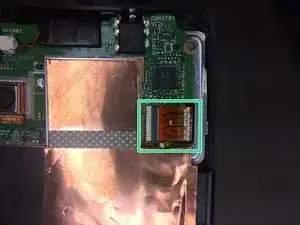

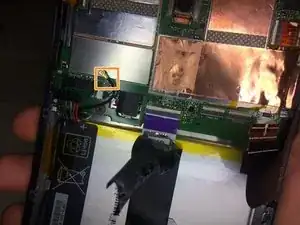

Отсоедините разъём дисплея от материнской платы.
Шаг 10

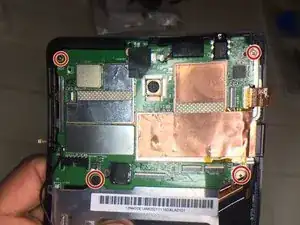

Удалите 4 винта Phillips №0 с материнской платы
Шаг 11

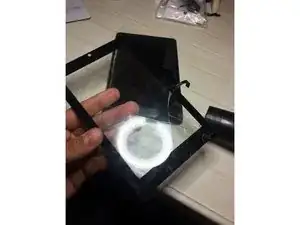

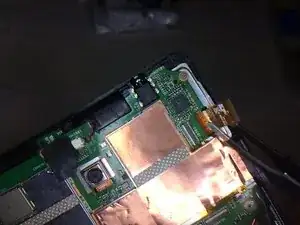

Снимите компоненты
Шаг 12
Вставьте сюда необходимую операцию.
Шаг 13
Вставьте сюда необходимую операцию.

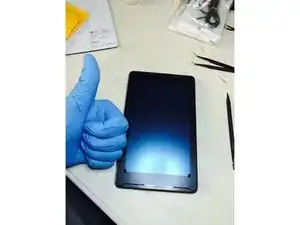

Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
