Замена дисплейного блока и рамки корпуса Samsung Galaxy S6 Edge

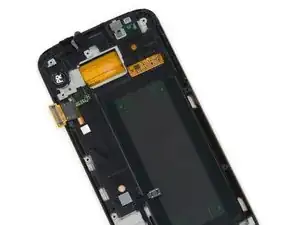

Если ваш запасной элемент выглядит как на первом изображении, следуйте руководству по замене дисплейного блока и рамки.

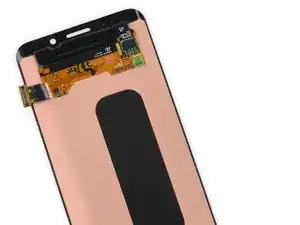

Если ваш запасной элемент выглядит как на втором изображении, следуйте руководству по замене только дисплейного блока.

Вставьте скрепку или инструмент для извлечения SIM-карты в отверстие лотка SIM-карты в верхней части телефона.

Не вставляйте инструмент в отверстие микрофона — вы можете повредить устройство. Ищите контур лотка SIM.

Нажмите, чтобы извлечь лоток для SIM-карты.

Выньте лоток SIM-карты из телефона.

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновки.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение трех десятков секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва слишком горяч, чтобы его трогать.

В процессе ремонта по мере остывания iOpener подогревайте в микроволновке дополнительно по тридцать секунд за раз.

Осторожно не перегревайте iOpener во время ремонта. Перегрев может привести к взрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener в центре всё ещё слишком горячий, продолжайте использовать его, ожидая, пока он немного остынет, прежде чем снова нагревать. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, держа его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите огонь.

Положите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если нужно повторно нагреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его водозащитные уплотнения. Подготовьте запасной клей перед продолжением или примите меры, чтобы избежать попадания жидкости, если вы собираете телефон без замены клея.

Если стекло разбито, заклейте всю панель упаковочной лентой, чтобы удержать её вместе во время удаления.

Положите нагретый iOpener на заднюю панель примерно на две минуты, чтобы ослабить клей по краю стекла.

Возможно, потребуется несколько раз подогреть и приложить iOpener, чтобы телефон прогрелся достаточно. Следуйте инструкциям iOpener, чтобы избежать перегрева.

Переместите iOpener, чтобы нагреть оставшуюся часть панели ещё на две минуты.

Можно использовать фен, паяльную лампу или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренняя батарея чувствительны к теплу.

Когда заднее стекло станет горячим на ощупь, прикрепите присоску рядом с нижним краем стекла.

Поднимите присоску, чтобы образовалась небольшая щель под задним стеклом, и вставьте в щель открывающую медиатор.

По желанию, после вставки медиатора можно капнуть несколько капель изопропилового спирта в щель, чтобы ослабить клей на последующих этапах.

Проведите медиатором вдоль нижнего края телефона, чтобы разрезать клей, удерживающий заднее стекло.

Затем может быть полезно оставить медиатор на месте и взять второй медиатор для следующего шага. Оставление медиатора вставленным поможет предотвратить повторное склеивание отделённого клея.

При необходимости повторно нагревайте заднее стекло, чтобы клей не успел остыть и затвердеть.

Повторите процедуру нагрева и разрезания для оставшихся трёх сторон телефона.

Оставьте открывающий медиатор под каждым краем, чтобы клей не склеился снова.

Используйте медиатор для разрезания оставшегося клея.

Снимите заднее стекло.

Для установки нового заднего стекла:

Пинцетом удалите оставшийся клей с корпуса телефона.

Очистите зоны склеивания раствором изопропилового спирта высокой концентрации (не менее 90%) и безворсовой тканью. Очищайте движением в одном направлении, не трите туда-сюда. Это подготовит поверхность для нанесения нового клея.

Снимите защитную подложку с клеевого слоя на новом заднем стекле, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к корпусу.

Если вы повторно устанавливаете старое заднее стекло или используете заднее стекло без предварительно нанесённого клея, следуйте этому руководству.

Выверните тринадцать винтов Phillips #00 длиной 3,3 мм из среднемодуля.

Нажмите на заднюю часть батареи и подденьте края среднемодуля, чтобы отделить его от остальной части телефона.

Плоским концом лопатки отсоедините шлейф батареи от материнской платы.

Отсоедините шлейф кнопки «домой» от материнской платы.

Остроконечным концом лопатки отсоедините два антенных соединительных кабеля от материнской платы.

Плоским концом лопатки отсоедините шлейф дисплея от материнской платы.

Отсоедините шлейф разговорного динамика от материнской платы.

Материнская плата является компонентом, чувствительным к статическому электричеству, обращайтесь с ней осторожно. iFixit рекомендует использовать антистатический браслет при работе с такими деталями, чтобы избежать повреждений.

Возьмите материнскую плату за оба края ближе к верхней части устройства.

Не вытаскивайте материнскую плату полностью на этом этапе; сначала необходимо отсоединить шлейф на её нижней стороне.

Поднимите материнскую плату вверх и отведите её от дисплея, стараясь не нагружать шлейф дочерней платы.

Отсоедините шлейф дочерней платы от нижней стороны материнской платы.

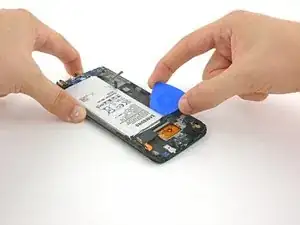

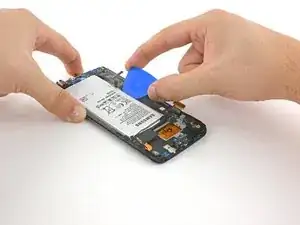

Вставьте медиатор под батарею и проведите им поперёк, чтобы разорвать клей под ней.

Центральная область под батареей не имеет усиления рамой. Будьте осторожны, чтобы не повредить хрупкую открытую панель дисплея при поддевании.

Старайтесь не деформировать батарею при поддевании. Мягкие литий-ионные батареи могут протечь, загореться или взорваться при повреждении. Не прикладывайте чрезмерную силу и не используйте металлические инструменты для поддевания аккумулятора.

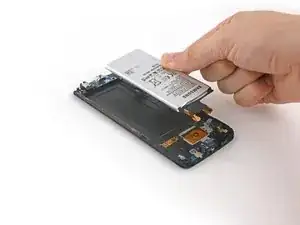

Поверните медиатор, чтобы полностью освободить батарею, и извлеките её.

Не используйте повторно батарею после её извлечения — это представляет собой потенциальную опасность. Замените её на новую.

Чтобы установить новую батарею и обеспечить её правильное размещение:

Удалите остатки клея с телефона и очистите приклеиваемые места изопропиловым спиртом и безворсовой тканью.

Положите заменяющую батарею на место, но пока не применяйте клей. Продолжите сборку до установки материнской платы (STEP 18).

Нанесите новые заранее вырезанные клейкие прокладки или двустороннюю клейкую ленту на рамку телефона по периметру отсека для батареи, но не кладите клей в прямоугольное вырезанное отверстие в центре (это фактически обратная сторона дисплея).

Временно подключите разъём батареи к материнской плате, чтобы убедиться в правильном позиционировании батареи.

Плотно прижмите батарею на 5–10 секунд. Отключите батарею и продолжите сборку.

Выверните два винта Phillips #00 длиной 2,5 мм.

Остроконечным концом лопатки приподнимите небольшую часть дочерней платы, закреплённую лёгким клеевым слоем.

Поднимите дочернюю плату вверх и отведите от корпуса телефона, чтобы снять её.

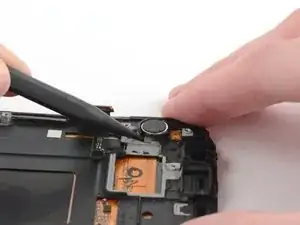

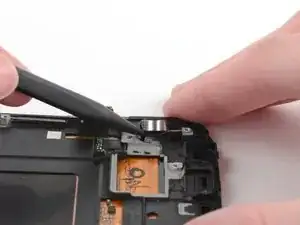

Нажмите кончиком лопатки в зазор в рамке дисплея под вибродвигателем, чтобы оторвать его от клея.

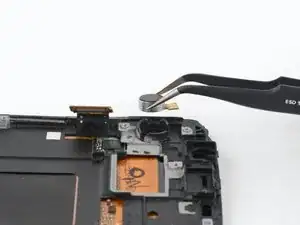

Снимите вибродвигатель с узла дисплея.

Сравните заменяемую деталь с оставшимся узлом дисплея — возможно, потребуется перенести дополнительные компоненты, такие как рамка дисплея или кнопка «Домой».
