Замена узла слухового динамика Samsung Galaxy S6 Edge

Вставьте скрепку или инструмент для извлечения SIM-карты в отверстие лотка SIM-карты на верхнем торце телефона.

Не вставляйте инструмент в отверстие микрофона — вы можете повредить устройство. Найдите контур лотка SIM.

Нажмите, чтобы извлечь лоток SIM-карты.

Удалите лоток SIM-карты из телефона.

Рекомендуем очистить микроволновую печь перед началом работы, поскольку грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для карусельных микроволновых печей: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагревайте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи потребуется больше или меньше времени. iOpener достаточно нагрет, когда он едва становится слишком горячим, чтобы дотронуться.

В процессе ремонта по мере остывания iOpener повторно нагревайте в микроволновой печи дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит вздутым.

Если iOpener в середине всё ещё слишком горячий, продолжайте использовать его, ожидая, пока он немного остынет перед повторным нагревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при его обращении. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если необходимо повторно разогреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его водонепроницаемые уплотнения. Подготовьте заменяющий клей заранее или избегайте попадания жидкости, если вы собираетесь собирать телефон без замены клея.

Если стекло разбито, наклейте клейкую ленту по всей панели, чтобы удержать осколки при удалении.

Положите нагретый iOpener на заднюю панель примерно на две минуты, чтобы ослабить клей по краю стекла.

Возможно, потребуется повторно нагреть и приложить iOpener несколько раз, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не допустить перегрева.

Сдвиньте iOpener, чтобы нагреть оставшийся участок панели ещё на две минуты.

Можно также использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренняя батарея чувствительны к нагреву.

Когда заднее стекло станет горячим на ощупь, прикрепите присоску возле нижнего края стекла.

Поднимите присоску, чтобы создать небольшой зазор под задним стеклом, и вставьте в зазор медиатор для вскрытия.

По желанию, после вставки медиатора можно капнуть несколько капель изопропилового спирта в зазор, чтобы ослабить клей на следующих шагах.

Проведите медиатором вдоль нижнего края телефона, чтобы разрезать клей, фиксирующий заднее стекло.

После этого может помочь оставить медиатор на месте и взять второй медиатор при переходе к следующему шагу. Оставленный медиатор поможет предотвратить повторное склеивание разделённого клея.

При необходимости повторно прогрейте заднее стекло, чтобы клей не остыл и не затвердел.

Повторите процедуру нагрева и резки для оставшихся трёх сторон телефона.

Оставьте медиатор под каждым краем, чтобы клей не мог снова сцепиться.

Используйте медиатор, чтобы разрезать любые оставшиеся участки клея.

Снимите заднее стекло.

Чтобы установить новое заднее стекло:

Используйте пинцет, чтобы удалить остатки клея с корпуса телефона.

Очистите зоны склеивания с помощью изопропилового спирта высокой концентрации (не менее 90%) и безворсовой салфетки. Протирайте в одном направлении, не туда‑сюда. Это поможет подготовить поверхность для нового клея.

Снимите защитную плёнку с клеевого слоя нового заднего стекла, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к телефону.

Если вы устанавливаете старое заднее стекло или используете заднее стекло без заранее нанесённого клея, следуйте этому руководству.

Удалите тринадцать винтов Phillips #00 длиной 3.3 мм из средней рамки.

Нажмите на заднюю часть аккумулятора и поднимите края средней рамки, чтобы отделить её от остальной части телефона.

Используя плоский конец лопатки, отсоедините шлейф аккумулятора от материнской платы.

Отсоедините шлейф кнопки «Домой» от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить два антенных соединительных кабеля от материнской платы.

Отсоедините шлейф дисплея от материнской платы, используя плоский конец лопатки.

Отсоедините шлейф разговорного динамика от материнской платы.

Материнская плата чувствительна к статическому электричеству и требует осторожного обращения. iFixit рекомендует использовать антистатический браслет при работе с такими компонентами, чтобы избежать повреждений.

Возьмите материнскую плату за оба края в верхней части устройства.

Не вынимайте материнскую плату полностью на этом шаге; шлейф на нижней стороне должен быть отключён в первую очередь.

Поднимите материнскую плату вверх и от дисплея, аккуратно, чтобы не перегрузить шлейф дочерней платы.

Отсоедините шлейф дочерней платы от нижней стороны материнской платы.

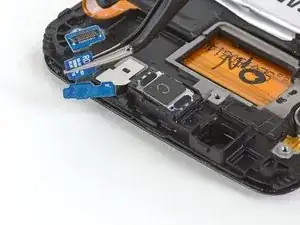

Поднимите плату сборки разговорного динамика из её направляющего канала над динамиком.

Не пытайтесь снять плату — она прикреплена к сборке разговорного динамика.

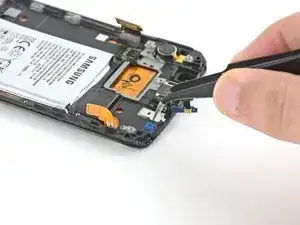

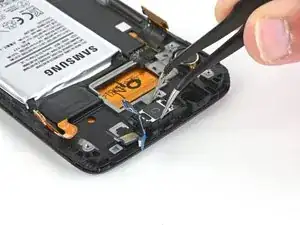

Снимите экран EMI, закрывающий датчики приближения и жестов.

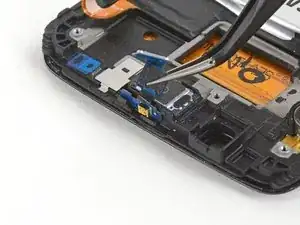

Выньте сборку разговорного динамика из телефона, осторожно, чтобы не повредить кабели.
