Замена материнской платы Samsung Galaxy S6 Edge

Вставьте скрепку или инструмент для извлечения SIM-карты в отверстие лотка для SIM-карты в верхней части телефона.

Не вставляйте инструмент в отверстие микрофона — это может вызвать повреждение. Найдите контур лотка для SIM-карты.

Нажмите, чтобы извлечь лоток для SIM-карты.

Удалите лоток для SIM-карты из телефона.

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновок с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и воспламениться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновки может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва становится слишком горячим, чтобы держать его рукой.

В течение ремонта по мере охлаждения iOpener подогревайте его в микроволновке дополнительно по тридцать секунд за раз.

Осторожно: не перегревайте iOpener во время работы. Перегрев может привести к разрыву iOpener. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не прикасайтесь к iOpener, если он выглядит раздутым.

Если центр iOpener по-прежнему слишком горячий для касания, продолжайте использовать его, ожидая дополнительного охлаждения перед повторным нагревом. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая его за один из двух плоских концов, чтобы не прикасаться к горячему центру.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновки, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener полностью погрузился.

Доведите воду до кипения. Выключите плиту.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые язычки.

Ваш iOpener готов к использованию! Если нужно подогреть снова, доведите воду до кипения, выключите плиту и поместите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его водозащитные уплотнения. Подготовьте запасной клей заранее или примите меры, чтобы избежать воздействия жидкостей, если собираетесь собирать телефон без замены клея.

Если стекло разбито, заклейте всю панель упаковочной лентой, чтобы удерживать её вместе во время демонтажа.

Положите разогретый iOpener на заднюю панель примерно на две минуты, чтобы размягчить клей по краю стекла.

Возможно, потребуется несколько раз подогреть и снова приложить iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям к iOpener, чтобы избежать перегрева.

Сдвиньте iOpener, чтобы прогреть оставшуюся часть панели ещё на две минуты.

Можно также использовать фен, термофен или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — OLED‑дисплей и внутренняя батарея чувствительны к нагреву.

Когда заднее стекло станет горячим на ощупь, приложите присоску рядом с нижним краем стекла.

Поднимите присоску, чтобы создать небольшой зазор под задним стеклом, и вставьте в зазор монтажную лопатку.

По желанию, после вставки лопатки можно капнуть несколько капель изопропилового спирта в зазор, чтобы помочь ослабить клей на следующих шагах.

Проведите лопаткой вдоль нижнего края телефона, чтобы разрезать клей, удерживающий заднее стекло.

После этого полезно оставить лопатку на месте и взять вторую лопатку для следующего шага. Оставленная лопатка поможет не дать только что разрезанному клею снова склеиться.

При необходимости снова нагревайте заднее стекло, чтобы клей не охладился и не затвердел.

Повторите процедуру нагрева и разрезания для остальных трёх сторон телефона.

Оставьте монтажную лопатку под каждым краем, чтобы клей не закрылся заново.

Используйте монтажную лопатку, чтобы разрезать оставшийся клей.

Снимите заднее стекло.

Чтобы установить новое заднее стекло:

Используйте пинцет, чтобы снять остатки клея с корпуса телефона.

Очистите зоны приклеивания с помощью изопропилового спирта высокой концентрации (не менее 90%) и безворсовой салфетки. Протирайте в одном направлении, не делая возвратно-поступательных движений. Это подготовит поверхность к нанесению нового клея.

Снимите защитную пленку с клеевого слоя нового заднего стекла, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к телефону.

Если вы заново устанавливаете старое заднее стекло или используете заднее стекло без заранее нанесённого клея, следуйте этому руководству.

Удалите тринадцать винтов Phillips #00 длиной 3,3 мм из средней рамы.

Нажмите на заднюю часть аккумулятора и приподнимите края средней рамы, чтобы отделить её от остальной части телефона.

С помощью плоского конца лопатки отключите ленточный кабель аккумулятора от материнской платы.

Отключите ленточный кабель кнопки «Домой» от материнской платы.

Используйте остроконечный конец лопатки, чтобы отключить два антенных соединительных кабеля от материнской платы.

Отключите дисплейный ленточный кабель от материнской платы с помощью плоского конца лопатки.

Отключите ленточный кабель слухового динамика от материнской платы.

Материнская плата является компонентом, чувствительным к электростатическому разряду, и должна обращаться с ней осторожно. iFixit рекомендует использовать антистатический браслет при работе с такими компонентами, чтобы избежать повреждений.

Возьмите материнскую плату за оба края в верхней части устройства.

Не поднимайте материнскую плату полностью на этом этапе; сначала необходимо отключить ленточный кабель на нижней стороне.

Приподнимите материнскую плату и отведите её от дисплея, следя за тем, чтобы не создавать чрезмерного напряжения на ленточный кабель дочерней платы.

Отключите ленточный кабель дочерней платы от нижней стороны материнской платы.

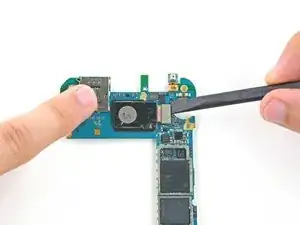

Используя плоский конец лопатки, подденьте разъём фронтальной камеры.

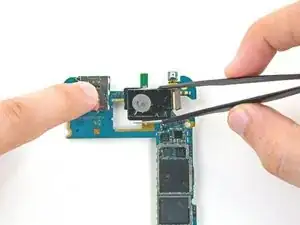

Аккуратно снимите фронтальную камеру с материнской платы.

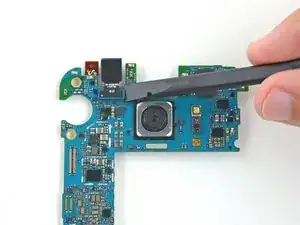

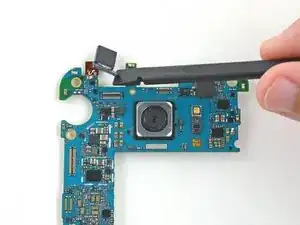

С помощью лопатки подденьте разъём тыловой камеры от материнской платы.

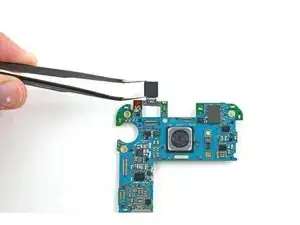

Снимите тыловую камеру с материнской платы.

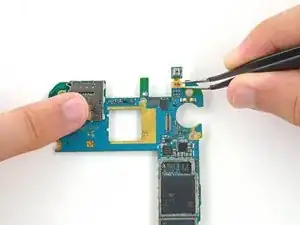

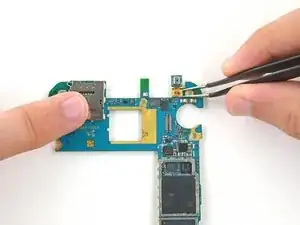

Снимите микрофон с материнской платы.
