Замена экрана Samsung Galaxy S6 Edge

Если ваша запасная часть выглядит как на первом изображении, следуйте руководству по замене модуля дисплея с рамкой.

Если ваша запасная часть выглядит как на втором изображении, следуйте руководству по замене модуля дисплея.

Вставьте скрепку или инструмент для извлечения SIM‑карты в отверстие слота для SIM сверху телефона.

Не вставляйте инструмент в отверстие микрофона — вы можете повредить его. Ищите контур лотка SIM.

Нажмите, чтобы извлечь лоток SIM‑карты.

Удалите лоток SIM‑карты из телефона.

Рекомендуем очистить микроволновую печь перед началом, так как грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволн с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Нагрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener считается достаточно нагретым, когда слабо горячий на ощупь.

В течение всего процесса ремонта по мере остывания iOpener подогревайте в микроволновке дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к разрыву iOpener. Не пытайтесь нагреть свыше 100˚C (212˚F).

Никогда не трогайте iOpener, если он выглядит вздутым.

Если середина iOpener всё ещё слишком горячая, чтобы её трогать, продолжайте использовать его, ожидая, пока он немного остынет, прежде чем снова нагревать. Правильно нагретый iOpener должен оставаться тёплым до 10 минут.

Достаньте iOpener из микроволновки, удерживая за один из двух плоских концов, чтобы избежать горячего центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновой печи, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду достаточным количеством воды, чтобы полностью погрузить iOpener.

Доведите воду до кипения. Выключите нагрев.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы извлечь нагретый iOpener из горячей воды.

Тщательно высушите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за концевые вкладки.

Ваш iOpener готов к использованию! Если нужно снова нагреть iOpener, доведите воду до кипения, выключите нагрев и поместите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его водонепроницаемые уплотнения. Подготовьте заменяющий клей перед началом или будьте осторожны, чтобы избежать попадания жидкости при повторной сборке без замены клея.

Если ваше стекло разбито, наклейте по всей панели упаковочную ленту, чтобы удержать её во время снятия.

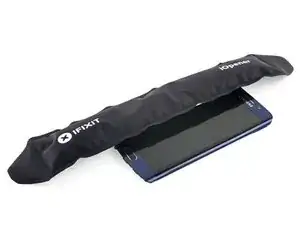

Положите нагретый iOpener на заднюю панель примерно на две минуты, чтобы ослабить клей по краю стекла.

Возможно, потребуется несколько раз подогреть и приложить iOpener, чтобы телефон стал достаточно тёплым. Следуйте инструкциям к iOpener, чтобы не перегревать.

Переместите iOpener, чтобы нагреть оставшийся участок панели ещё на две минуты.

Фен, тепловая пушка или плитка также могут использоваться, но будьте осторожны, чтобы не перегреть телефон — OLED‑дисплей и внутренняя батарея чувствительны к нагреву.

Когда заднее стекло станет горячим на ощупь, установите присоску рядом с нижним краем стекла.

Поднимите присоску, чтобы создать небольшой зазор под задним стеклом, и вставьте в зазор монтажную пластину.

По желанию, когда пластина вставлена, можно добавить несколько капель изопропилового спирта в зазор, чтобы помочь ослабить клей на следующих шагах.

Проведите пластиной вдоль нижнего края телефона, чтобы разрезать клей, удерживающий заднее стекло.

После этого может помочь оставить пластину на месте и взять вторую пластину для следующего шага. Оставленная пластина предотвращает повторное слипание только что разъединённого клея.

По мере необходимости подогревайте заднее стекло, чтобы клей не остыл и не затвердел.

Повторите процедуру нагрева и разрезания для остальных трёх сторон телефона.

Оставьте монтажную пластину под каждым краем, чтобы клей не закрылся снова.

Используйте лезвие для открытия, чтобы разрезать оставшийся клей.

Снимите заднее стекло.

Для установки нового заднего стекла:

Используйте пинцет, чтобы удалить остатки клея с корпуса телефона.

Очистите зоны приклейки с помощью изопропилового спирта высокой концентрации (не менее 90%) и безворсовой ткани. Протирайте в одном направлении, не туда‑обратно. Это подготовит поверхность для нового клея.

Снимите защитную пленку с клеевого слоя нового заднего стекла, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к корпусу.

Если вы устанавливаете старое заднее стекло снова или используете заднее стекло без предварительно нанесённого клея, следуйте этому руководству.

Вывинтите тринадцать винтов Phillips #00 длиной 3,3 мм из средней рамки.

Нажмите на заднюю часть батареи и поднимите края средней рамки, чтобы отделить её от остальной части телефона.

Используя плоский конец лопатки, отсоедините шлейф батареи от материнской платы.

Отсоедините шлейф кнопки «Домой» от материнской платы.

Используйте заострённый конец лопатки, чтобы отсоединить два антенных межсоединительных кабеля от материнской платы.

Отсоедините шлейф дисплея от материнской платы, используя плоский конец лопатки.

Отсоедините шлейф слухового динамика от материнской платы.

Материнская плата чувствительна к статическому электричеству и требует осторожного обращения. iFixit рекомендует использовать антистатический браслет при работе с такими компонентами, чтобы избежать повреждений.

Возьмитесь за материнскую плату за оба края ближе к верхней части устройства.

Не вытаскивайте материнскую плату полностью на этом шаге; шлейф на обороте нужно сначала отсоединить.

Поднимите материнскую плату вверх и от дисплея, осторожно, чтобы не перегрузить шлейф дочерней платы.

Отсоедините шлейф дочерней платы от нижней стороны материнской платы.

Подготовьте iOpener и приложите его к левой кромке телефона примерно на минуту.

Возможно, потребуется несколько раз разогреть и приложить iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Пока ждёте, прочитайте следующий шаг, чтобы понять, где нужно поддеть.

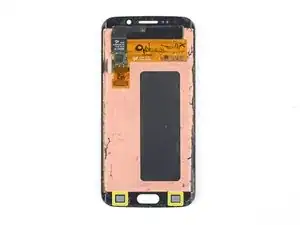

Края дисплея закреплены полосками прочного пенного клея.

По всей медной поверхности покрыта прочная двухсторонняя лента.

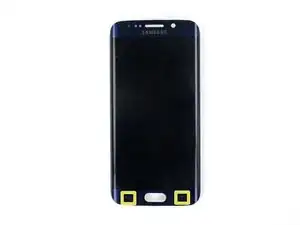

Очень осторожно разрежьте вблизи сенсорных кнопок «Недавние» и «Назад» у нижней части дисплея. Они приклеены к дисплею и очень легко рвутся.

Хотя OLED‑панель и шлейф дисплея будут заменены вместе с новым модулем, сенсорные кнопки необходимо сохранить, поэтому не повредите их.

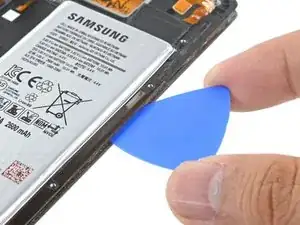

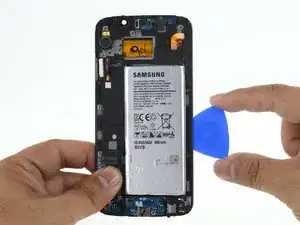

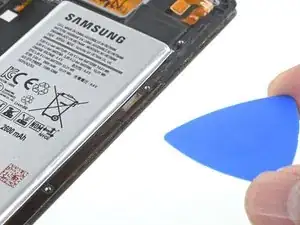

Вставьте лезвие для открытия в разогретый край телефона между пластиковым каркасом и дисплеем.

Лезвие должно скользить под пластиком и располагаться над медно‑цветным экраном.

Если вы видите лезвие сквозь фронтальное стекло, значит лезвие лежит на поверхности дисплея. Выньте лезвие, направьте его так, чтобы острие было больше обращено к пластиковой рамке, и попробуйте снова.

Учтите, что шлейф дисплея проходит через среднюю рамку чуть выше середины правого края. Он может мешать резке, если лезвие слишком глубоко.

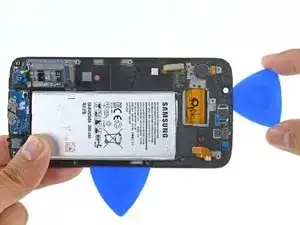

Проведите лезвием вдоль кромки, чтобы разрезать клей.

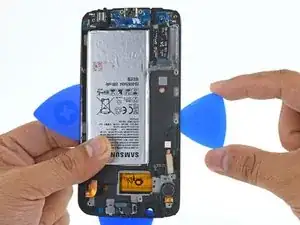

Повторите процесс резки для верхнего края.

Проявляйте дополнительную осторожность при поддевании рядом с верхним краем, чтобы не повредить фронтальные датчики и слуховой динамик.

Оставьте лезвие в обработанном крае, чтобы он не приклеился снова.

Если резать становится трудно, разогрейте iOpener и приложите его к краю.

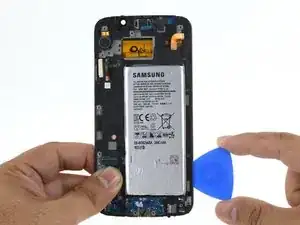

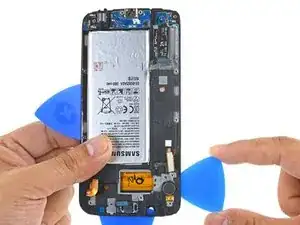

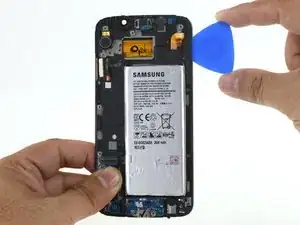

Продолжайте прорезать клей по другой длинной стороне телефона. Старайтесь резать как можно глубже, чтобы отделить двустороннюю ленту.

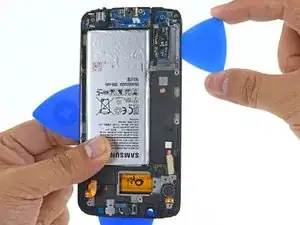

Оставьте пику в прорезанном краю, чтобы предотвратить повторное склеивание края.

Приложите нагретый iOpener к нижнему краю дисплея примерно на одну минуту.

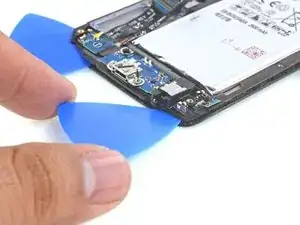

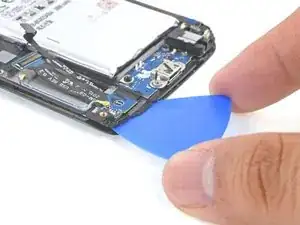

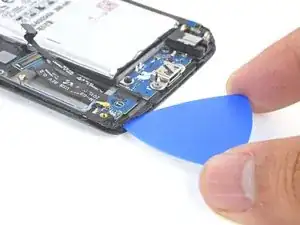

Осторожно вставьте лезвие для открытия между дисплеем и кнопкой «назад», не более чем на 0,5 (~12 мм) дюйма в глубину, чтобы не повредить дисплей.

Оставьте лезвие на месте, чтобы край не склеился снова.

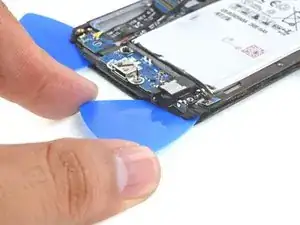

Повторите ту же процедуру для кнопки «последние».

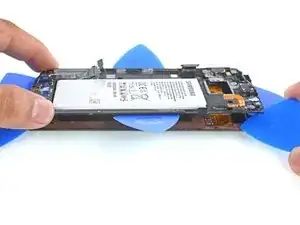

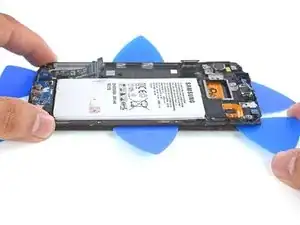

Используйте ваши лезвия по мере необходимости, чтобы полностью отделить клей под всеми участками дисплея.

Не удаляйте пластиковую рамку с дисплея полностью — шлейф дисплея всё ещё продет через среднюю рамку.

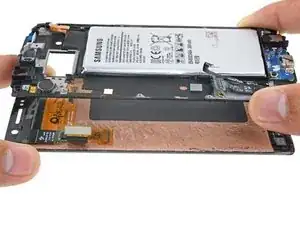

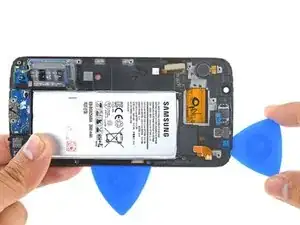

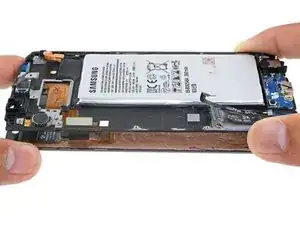

Осторожно приподнимите край пластиковой рамки у батареи вверх, отделяя пластиковую рамку от дисплея.

По мере отведения пластиковой рамки от дисплея осторожно проденьте шлейф и разъём дисплея наружу из рамки.

Снимите пластиковую рамку.

Перед установкой нового дисплея крайне важно удалить все следы старого клея с рамки, при этом особенно внимательно удалите любые мелкие осколки стекла.

После удаления всех остатков клея и стекла с рамки очистите места склейки 90% (или выше) изопропиловым спиртом и безворсовой тканью или фильтром для кофе. Стирайте в одном направлении, не выполняя движений взад-вперёд.

Если рамка деформирована или на ней остались остатки клея или стекла, новый дисплей не установится правильно и может быть повреждён. При необходимости замените рамку.

Лучший способ закрепить новый экран — использовать лист двусторонней ленты, нарезанный по размеру. Нанесите ленту на тыльную сторону экрана, затем аккуратно проденьте шлейф дисплея через рамку. Выровняйте экран и прижмите его на место.
