Замена дочерней платы разъёма зарядки Samsung Galaxy S6 Edge

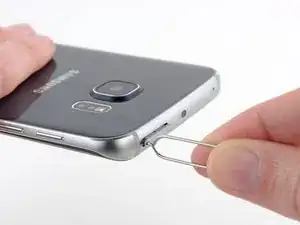

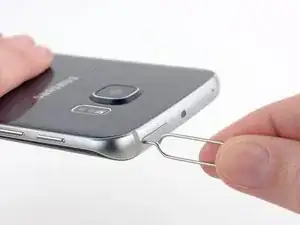

Вставьте скрепку или инструмент для извлечения SIM-карты в отверстие в слоте для SIM-карты на верхней части телефона.

Не вставляйте инструмент в отверстие микрофона — вы можете повредить устройство. Найдите контур лотка SIM-карты.

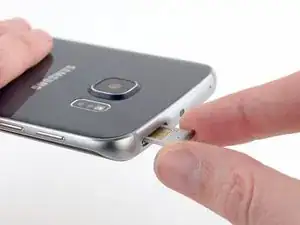

Нажмите, чтобы извлечь лоток для SIM-карты.

Уберите лоток SIM-карты из телефона.

Рекомендуем очистить микроволновую печь перед началом, так как накопившаяся грязь на дне может прилипнуть к iOpener.

Поместите iOpener в центр микроволновой печи.

Для микроволновых печей с вращающейся тарелкой: убедитесь, что тарелка свободно вращается. Если iOpener застрянет, он может перегреться и загореться.

Подогрейте iOpener в течение тридцати секунд.

В зависимости от мощности вашей микроволновой печи может потребоваться больше или меньше времени. iOpener достаточно нагрет, когда он едва становится слишком горячим, чтобы его трогать.

В течение ремонта, по мере остывания iOpener, подогревайте его в микроволновой печи дополнительно по тридцать секунд за раз.

Будьте осторожны, чтобы не перегреть iOpener во время ремонта. Перегрев может привести к его разрыву. Не пытайтесь нагревать выше 100˚C (212˚F).

Никогда не трогайте iOpener, если он кажется раздутым.

Если середина iOpener всё ещё слишком горячая для прикосновения, продолжайте использовать его, дождавшись некоторого охлаждения перед последующим подогревом. Правильно нагретый iOpener остаётся тёплым до 10 минут.

Достаньте iOpener из микроволновой печи, удерживая его за один из двух плоских концов, чтобы избежать нагретого центра.

iOpener будет очень горячим, поэтому будьте осторожны при обращении с ним. При необходимости используйте прихватку для духовки.

Если у вас нет микроволновой печи, выполните этот шаг, чтобы нагреть iOpener в кипящей воде.

Наполните кастрюлю или сковороду водой так, чтобы iOpener можно было полностью погрузить.

Доведите воду до кипения. Выключите огонь.

Поместите iOpener в горячую воду на 2–3 минуты. Убедитесь, что iOpener полностью погружён в воду.

Используйте щипцы, чтобы вынуть разогретый iOpener из горячей воды.

Тщательно вытрите iOpener полотенцем.

iOpener будет очень горячим, поэтому держите его только за торцевые вкладки.

Ваш iOpener готов к использованию! Если нужно снова подогреть iOpener, доведите воду до кипения, выключите огонь и поместите iOpener в воду на 2–3 минуты.

Открытие телефона нарушит его водозащитные уплотнения. Подготовьте клейкие ленты для замены прежде чем продолжить, или избегайте попадания жидкости, если вы собираете телефон без замены адгезива.

Если стекло разбито, наклейте упаковочную ленту на всю панель, чтобы удерживать её вместе во время снятия.

Положите разогретый iOpener на заднюю панель примерно на две минуты, чтобы ослабить клей по краю стекла.

Возможно, потребуется несколько раз подогреть и снова приложить iOpener, чтобы телефон достаточно прогрелся. Следуйте инструкциям iOpener, чтобы не перегреть.

Сдвиньте iOpener, чтобы прогреть оставшийся участок панели ещё на две минуты.

Фен, тепловая пушка или горячая пластина также могут быть использованы, но будьте осторожны, чтобы не перегреть телефон — OLED-дисплей и внутренняя батарея чувствительны к теплу.

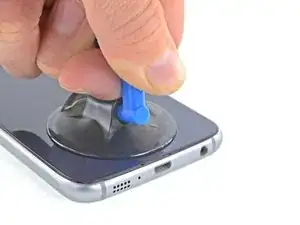

Когда заднее стекло станет горячим на ощупь, приложите присоску рядом с нижним краем стекла.

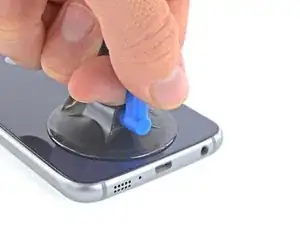

Поднимите присоску, чтобы создать небольшой зазор под задним стеклом, и вставьте в зазор монтажную лопатку.

По желанию, после вставки лопатки можно добавить несколько капель изопропилового спирта в зазор, чтобы ослабить клей для следующих шагов.

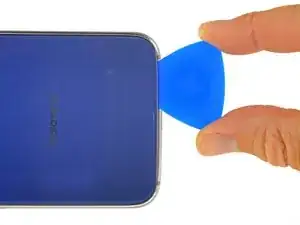

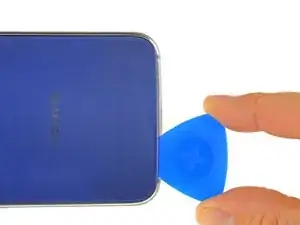

Проведите лопаткой вдоль нижнего края телефона, чтобы разрезать клей, фиксирующий заднее стекло.

После этого полезно оставить лопатку на месте и взять вторую лопатку для следующего шага. Оставленная лопатка помогает предотвратить повторное склеивание отделённого клея.

При необходимости снова разогрейте заднее стекло, чтобы клей не остыл и не затвердел.

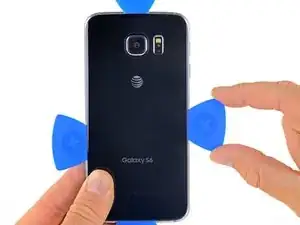

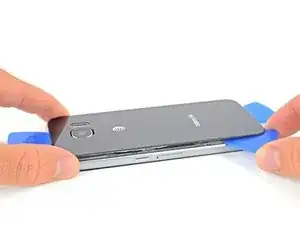

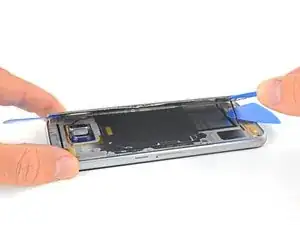

Повторите процедуру нагрева и разрезания для остальных трёх сторон телефона.

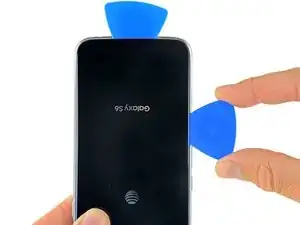

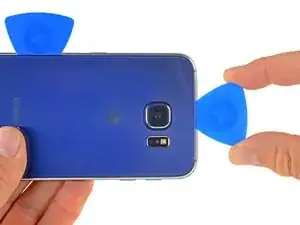

Оставьте монтажную лопатку под каждым краем, чтобы предотвратить повторное склеивание.

Используйте монтажную лопатку, чтобы разрезать оставшийся клей.

Снимите заднее стекло.

Чтобы установить новое заднее стекло:

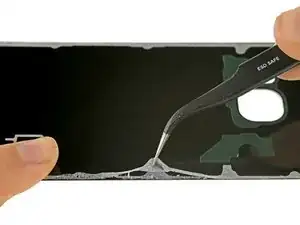

Используйте пинцет, чтобы удалить оставшийся клей с корпуса телефона.

Очистите поверхности склейки раствором изопропилового спирта высокой концентрации (не менее 90%) и безворсовой тканью. Протирайте только в одном направлении, не двигаясь туда и обратно. Это подготовит поверхность для нового клея.

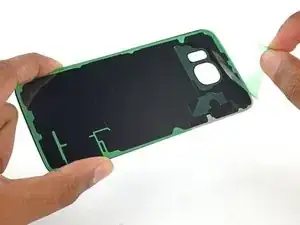

Снимите защитную пленку с клеевого слоя нового заднего стекла, аккуратно совместите один край стекла с корпусом телефона и плотно прижмите стекло к корпусу.

Если вы устанавливаете старое заднее стекло или используете заднее стекло без предустановленного клея, следуйте этому руководству.

Удалите тринадцать винтов Phillips #00 длиной 3,3 мм из средней рамки.

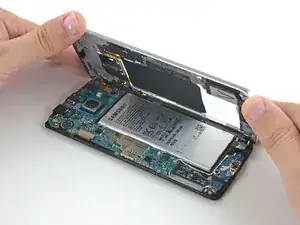

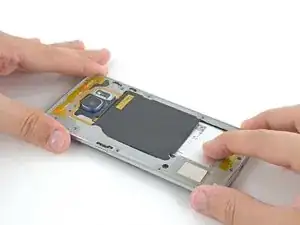

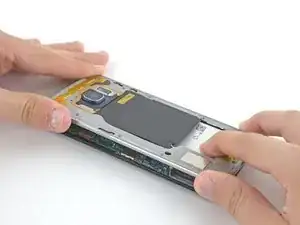

Нажмите на заднюю часть аккумулятора и поднимите края средней рамки, чтобы отделить её от остальной части телефона.

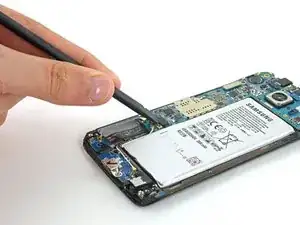

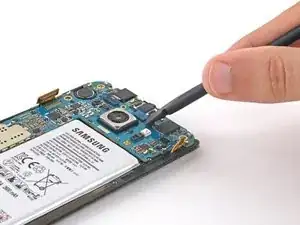

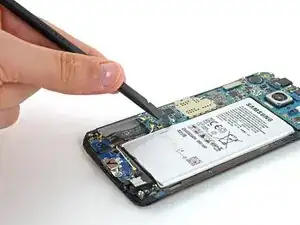

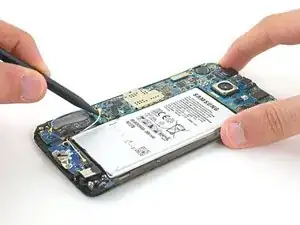

Используя плоский конец лопатки, отключите гибкий кабель аккумулятора от материнской платы.

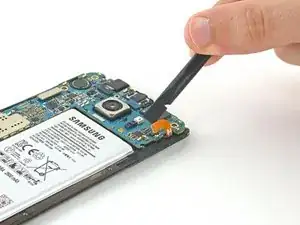

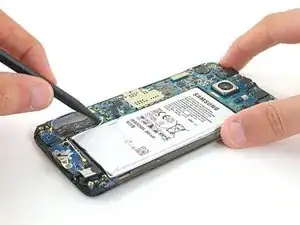

Отключите гибкий кабель кнопки «Домой» от материнской платы.

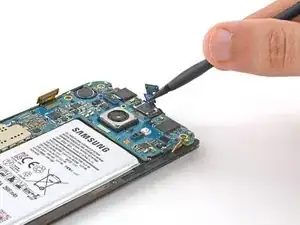

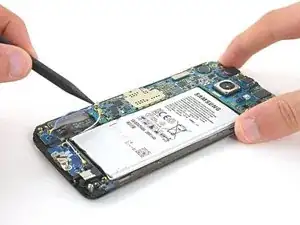

Используйте остроконечный конец лопатки, чтобы отключить два антенных коаксиальных кабеля от материнской платы.

Отключите гибкий кабель дисплея от материнской платы, используя плоский конец лопатки.

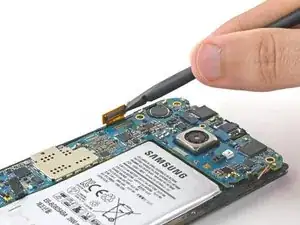

Отключите гибкий кабель разговорного динамика от материнской платы.

Материнская плата чувствительна к статическому электричеству и должна обрабатываться осторожно. iFixit рекомендует использовать антистатический браслет при работе с такими компонентами, чтобы избежать повреждений.

Держите материнскую плату за оба края у верхней части устройства.

Не вынимайте материнскую плату полностью на этом этапе; сначала необходимо отключить гибкий кабель с обратной стороны.

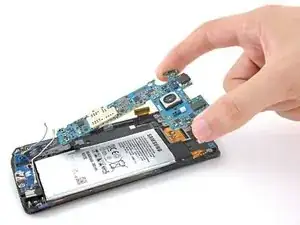

Поднимите материнскую плату вверх и от дисплея, осторожно, чтобы не создать чрезмерную нагрузку на гибкий кабель дочерней платы.

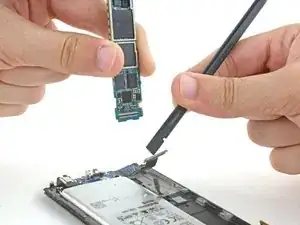

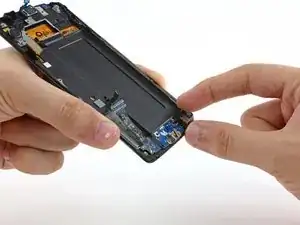

Отключите гибкий кабель дочерней платы от нижней стороны материнской платы.

Удалите два винта Phillips #00 длиной 2,5 мм.

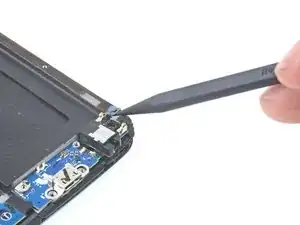

Используя остроконечный конец лопатки, подденьте небольшой участок дочерней платы, закреплённый лёгким клеевым слоем.

Поднимите дочернюю плату вверх и от корпуса телефона, чтобы снять её.
