Замена разъема для наушников Samsung Galaxy S6 Active
Если ваш Samsung Galaxy S6 Active не воспроизводит четкий звук через наушники или внешние динамики, используйте это руководство, чтобы заменить разъем для наушников.
Перед использованием этого руководства осмотрите разъем для наушников на наличие загрязнений, которые могут повлиять на качество звука. Обычно причиной неисправности разъема может быть небольшое скопление пыли. Обязательно используйте антистатическую щетку или небольшой баллон с воздухом, чтобы удалить пыль. Проверьте несколько комплектов наушников или аудиокабелей с вашим телефоном, чтобы убедиться, что неисправная деталь находится именно в разъеме для наушников Samsung Galaxy S6 Active.
Перед началом работы убедитесь, что телефон полностью выключен и отсоединен от любого внешнего источника питания.
Шаг 1
Вставьте ноготь или пластиковое разъемное приспособление в выемку на боковой стороне лотка для SIM-карты.
Подденьте лоток, чтобы извлечь его из разъема.
Шаг 2
Извлеките лоток для SIM-карты из телефона.
Шаг 3
Нагрейте переднюю панель (боковые стороны, верх и низ) телефона с помощью нагревательного устройства iOpener, фена или тепловой пушки в течение 60 секунд, чтобы ослабить клей по краю стекла.
Если используется iOpener, нагревайте его в микроволновой печи в течение тридцати секунд.
Шаг 4
Прикрепите присоску к нижней половине экрана.
Шаг 5
С помощью присоски аккуратно потяните нижнюю часть панели.
Если потянуть слишком сильно, можно повредить дисплей. Если ощущается сопротивление, повторите шаг 3, оставляя нагревательное устройство на более длительное время.
Шаг 6
Как только зазор станет достаточным, вставьте пластиковое приспособление в нижнюю часть, между стеклом и остальной частью рамы телефона.
Перемещайте пластиковое разъемное приспособление по периметру экрана, аккуратно отводя дисплей от корпуса.
Шаг 7
Тяните нижнюю часть экрана присоской, удерживая при этом раму телефона, чтобы отделить обе детали.
Поднимайте только нижнюю часть экрана. Он соединен защелкой с верхней частью материнской платы и может быть поврежден, если тянуть слишком сильно.
Шаг 8
После снятия стекла будет видна небольшая защелка, закрывающая соединение экрана с материнской платой в верхней части телефона. Используйте пинцет, чтобы взять защелку за изгиб на ее боковой стороне и вытянуть ее.
Шаг 9
Отсоедините разъем экрана с помощью пластикового инструмента.
Шаг 10
Извлеките сборку дисплея (ЖК-панель и сенсор).
Шаг 11
Используя крестовую отвертку размера PH000, выкрутите шестнадцать винтов длиной 4 мм из рамы.
Шаг 12
Окажите небольшое давление на верхнюю, нижнюю и боковые части телефона, чтобы отделить заднюю крышку.
Будет слышен щелчок от открытия защелок.
Шаг 13
После того, как все защелки откроются, извлеките заднюю крышку, отделив ее от рамы с аккумулятором.
Аккумулятор будет находиться на обратной стороне этой рамы.
Шаг 14
Вставьте пластиковое разъемное приспособление сбоку рамы и извлеките аккумулятор.
Шаг 15
Извлеките аккумулятор из рамы.
Шаг 16
Используйте пластиковое приспособление, чтобы отсоединить все разъемы на материнской плате.
Необходимо отключить три разъема.
Шаг 17
Вставьте плоский конец лопатки под материнскую плату и проверните ее, чтобы поддеть плату вверх.
Шаг 18
Извлеките материнскую плату из задней крышки.
Шаг 19

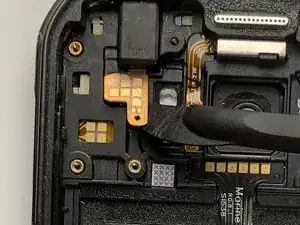

Вставьте лопатку в нижнюю часть, между разъемом для наушников и задней крышкой, чтобы ослабить разъем.
Обязательно аккуратно подденьте соединение разъема для наушников, так как он приклеен к задней крышке.
Шаг 20
Используйте пластиковое разъемное приспособление, чтобы поднять разъем для наушников, и извлеките его из задней крышки.
Завершение
Чтобы собрать устройство, выполните инструкции в обратном порядке.
Перевод руководства с ifixit.com
