Замена материнской платы Palm Pre

Убедитесь, что Palm Pre выключен перед разборкой телефона.

Снимите заднюю панель, чтобы получить доступ к аккумулятору.

Осторожно потяните за язычок, чтобы извлечь установленный аккумулятор.

Используйте отвертку Torx T5, чтобы выкрутить шесть винтов, удерживающих заднюю рамку.

Найдите петлю, закрывающую черную и белую GPS- и DIV-антенны. (Петля показана в красной рамке на фотографии.)

Используйте лопатку, чтобы поддеть петлю.

Используйте пинцет, чтобы отключить антенны от платы управления клавиатурой.

Используйте лопатку, чтобы снять (черную и желтую) заднюю рамку.

На этом этапе не обращайте внимания на основную часть телефона — смотрите только на внутреннюю сторону снятой задней рамки. (Основная часть телефона потребуется для доступа к клавиатуре и материнской плате)

Найдите небольшую плату в правом верхнем углу и выпаяйте провода, подключенные к ней.

Этот шаг требуется только для снятия антенн.

Снимите два разъема ленточных кабелей с помощью пинцета.

Используйте лопатку, чтобы снять плату управления клавиатурой.

Эта деталь крепится к сенсорам клавиатуры сильным клеем.

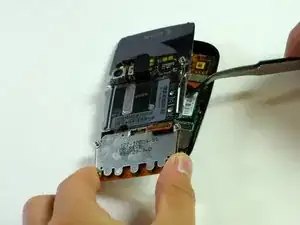

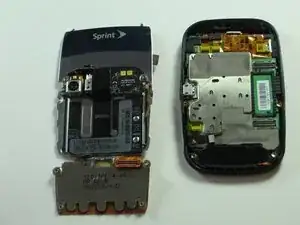

Сдвиньте клавиатуру в сторону, чтобы отделить её от телефона.

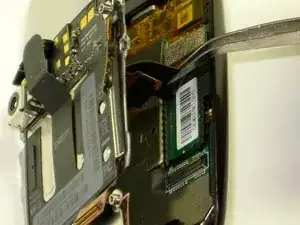

Если при снятии мешает клей, используйте пинцет, чтобы отделить клавиатуру от корпуса.

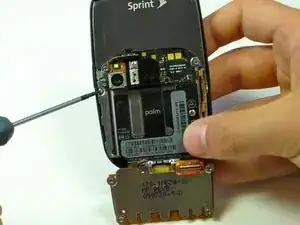

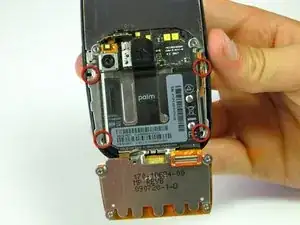

Удалите четыре винта с крестообразной головкой с помощью отвертки #00.

Возможно, потребуется сдвинуть клавиатуру вверх или вниз, чтобы получить доступ ко всем четырём винтам.

Небольшим усилием приподнимите заднюю пластину.

Не рвите ленточные кабели при снятии задней пластины. Используйте пинцет для их удаления.

Теперь у вас есть доступ к материнской плате.
