Замена динамика VTech CS6719-2

Телефоны

В ходе данного руководства потребуется снять заднюю часть телефона, чтобы получить доступ к динамику и проводам. Вам понадобятся пинцет, чтобы удалить металлическую зажимную скобу в форме "U", удерживающую динамик креплением на задней крышке.

Шаг 1

Нажмите на крышку батареи в направлении стрелки на задней части телефона.

Шаг 2

Снимите крышку батареи с задней части телефона.

Шаг 3

Отсоедините кабель подключения батареи.

Шаг 4

Поднимите батарею из задней части телефона.

Шаг 5

Удалите два винта 9 мм на задней стороне с помощью отвертки Phillips #0.

Шаг 6

Используйте пластиковый инструмент для открытия и лопатку, чтобы приподнять заднюю часть телефона.

Шаг 7

Удалите два винта 9 мм, расположенные внутри задней крышки в верхней части.

Шаг 8

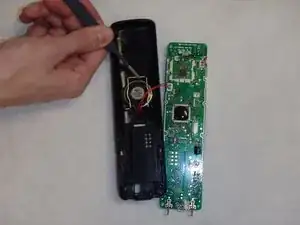

Найдите металлическую зажимную скобу в форме U, удерживающую динамик. Поднимите её вверх и в сторону верхней части телефона с помощью плоского пинцета.

Скоба свободная, она может выпасть.

Шаг 9

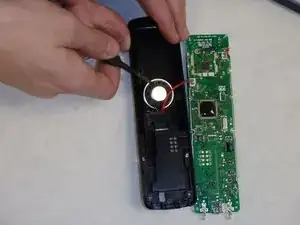

Извлеките динамик.

Шаг 10

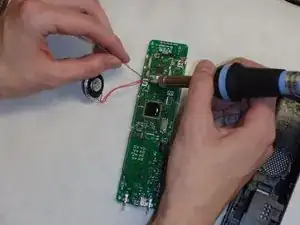

Разогрейте пайку на печатной плате, где соединены провода динамика.

Шаг 11
