VTechCS6719-16 Замена звукового сигнала

Снимите скользящую заднюю крышку с корпуса.

Поднимите батарею и отсоедините двухконтактный кабель от базы телефона.

Сдвиньте заднюю крышку телефона.

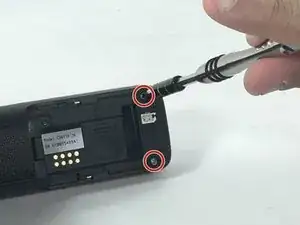

В нижней части рамки находятся два винта по 10 мм.

Используйте отвертку с крестообразным шлицем, чтобы удалить оба винта по 10 мм.

Рекомендуется использовать магнитный коврик или разместить винты на хорошо видимой поверхности. Они понадобятся при сборке телефона.

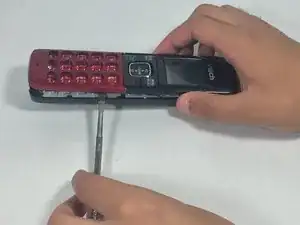

После удаления двух винтов с задней части телефона осторожно воспользуйтесь металлической лопаткой, чтобы поднять края и освободить корпус телефона от внутренних защелок.

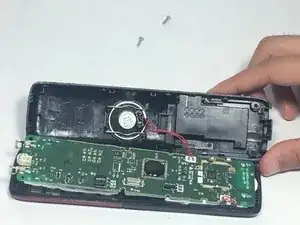

После того как корпус поднят, плата должна быть освобождена, за исключением соединения между звуковым сигналом и корпусом.

Будьте осторожны не тяните корпус от телефона резким или агрессивным движением.

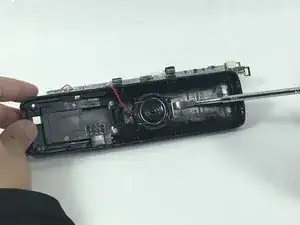

Используя лопатку, поднимите зажим над звуковым сигналом, чтобы освободить его.

При работе с электроникой важно выбирать инструменты, безопасные по стандартам ESD, чтобы избежать случайного повреждения устройства. Металлическая лопатка подходит, когда вам нужна серьезная сила для поддевания, но рекомендуется использовать обычную лопатку из черного нейлона, когда это возможно.

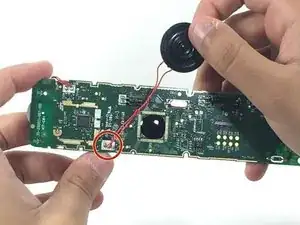

Последний компонент зажима припаян к плате. Это потребует некоторых навыков пайки.
