Замена динамика слухового окна Uniden TCX905
Слуховое окно — это место, через которое пользователь слышит входящий вызов.
Шаг 1
Начиная с верхней части крышки, сдвиньте её вниз и от телефона большим пальцем
Снимите крышку батарейного отсека и отложите в сторону
Шаг 2
После снятия крышки батареи поместите большой и указательный пальцы на провода рядом с разъёмом
Осторожно потяните провода строго вверх до щелчка, что означает полное отключение батареи
Отложите аккумуляторный блок в сторону
Шаг 3
Удалите два винта 11 мм внутри отсека для батареи, используя отвёртку Phillips #1 (расположены у самого низа телефона)
Шаг 4
Осторожно откройте корпус телефона по шву внизу, используя указательные и средние пальцы обеих рук
Шаг 5
Убедитесь, что проводное соединение между платой и задней крышкой не натянуто
Подогните заднюю крышку под переднюю крышку и плату
Шаг 6
Аккуратно отвинтите средние два винта 7 мм, верхние внешние винты 9 мм и верхний средний винт 7 мм, удерживающие плату на передней части корпуса, с помощью отвёртки Phillips #1
Шаг 7

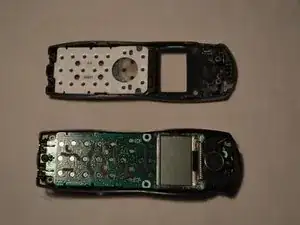

Используя большой и указательный пальцы, аккуратно извлеките плату из передней части корпуса телефона
Шаг 8

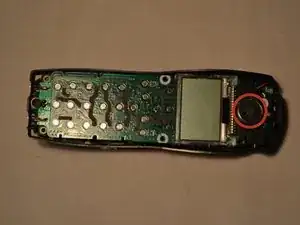

Осторожно положите плату на заднюю крышку так, чтобы динамик был обращён вверх
Шаг 9

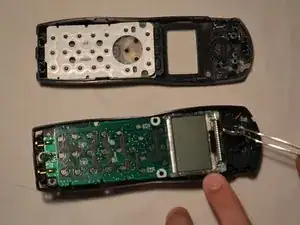

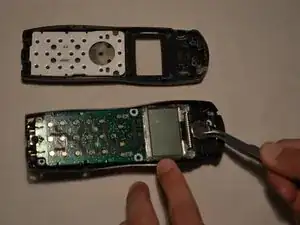

С помощью пинцета аккуратно подденьте динамик и выньте его из посадочного места

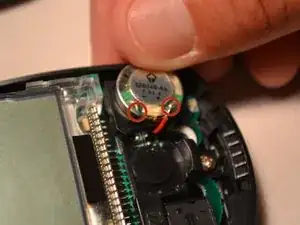

Перережьте красный и чёрный провода рядом с местом пайки
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
