Замена предохранителя базы VTech CS6719-2

В ходе этого руководства потребуется разобрать базу и перевернуть плату, чтобы выпаять соединение предохранителя.

Шаг 1

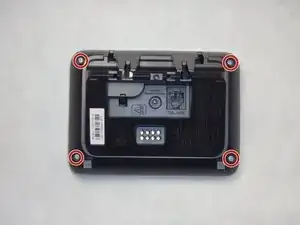

Удалите четыре винта Phillips #0 (9.4 мм), расположенные внизу телефона на задней стороне базы.

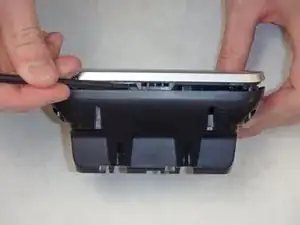

Используйте лопатку, чтобы разделить нижнюю и верхнюю части.

Есть два зажима, расположенные вверху и внизу, которые нужно сжать лопаткой.

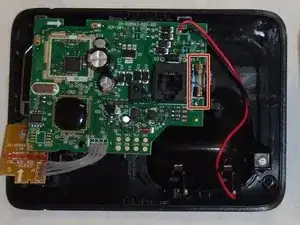

Найдите предохранитель.

Переверните плату.

Запомните, где расположен предохранитель.

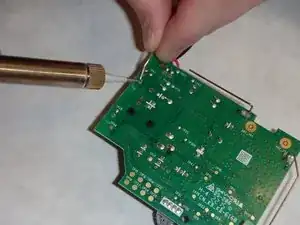

Обратитесь к руководству «Как паять и выпаивать соединения».

Переверните плату обратно и снимите предохранитель.

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
