Ремонт провода зарядки VTech CS6719-2
В ходе этого руководства потребуется разобрать базу и затем распаять соединения провода зарядки.
Шаг 1
Отверните четыре винта Phillips #0 (9,4 мм), расположенные на дне телефона на задней стороне базы.
Шаг 2
Используйте лопатку, чтобы отделить нижнюю часть от верхней.
Есть два защелкивающихся фиксатора, расположенные сверху и снизу, которые нужно сжать лопаткой.
Шаг 3

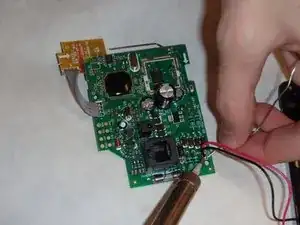

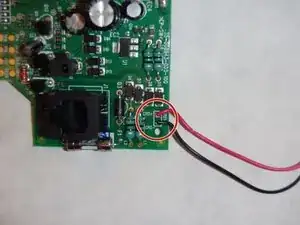

Нагрейте паяное соединение на плате, где подключены провода зарядки. Примечание: это клеммы CRD- и CRD+.
Шаг 4
См. How to Solder and Desolder connections How To Solder and Desolder Connections
Примечание: убедитесь, что старое паяное соединение удалено.
Внимание: паяльник и место пайки станут очень горячими.
Шаг 5

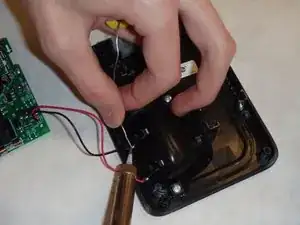

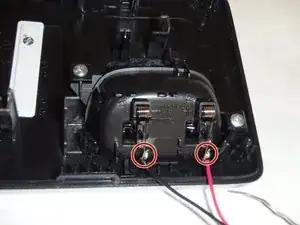

Нагрейте паяное соединение на блоке базы, где подключены провода зарядки.
Шаг 6
Возьмите припой в проволоке и нанесите на контакт на плате, чтобы удалить лишний припой.
Примечание: убедитесь, что старое паяное соединение удалено.
Внимание: паяльник и место пайки станут очень горячими.
Отсоедините соединение провода зарядки.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
