Замена печатной платы Uniden TCX905

Телефоны

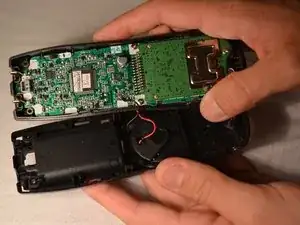

Печатная плата является основным рабочим узлом TCX905. На ней припаяно множество проводов, и с ней нужно обращаться осторожно. Печатная плата соединена с микрофоном и ЖК-экраном.

Шаг 1

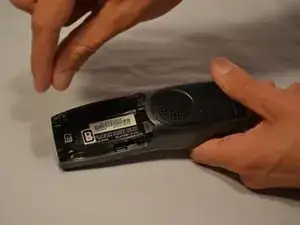

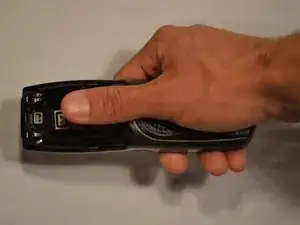

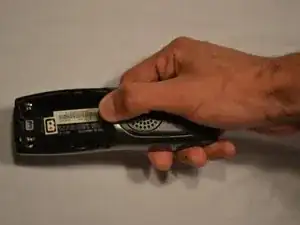

Начните с верхней части крышки, сдвиньте вниз и отдалите от телефона большим пальцем

Снимите крышку батарейного отсека и положите ее в сторону

Шаг 2

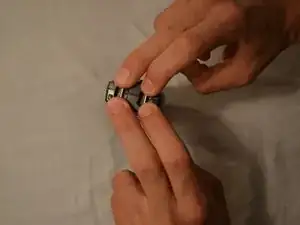

После снятия крышки батарейного отсека поместите большой палец и указательный палец на провода рядом с разъемом

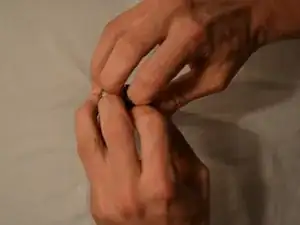

Аккуратно потяните провода прямо вверх, пока не услышите щелчок, сигнализирующий о полной разъединении батареи

Положите блок батарей в сторону

Шаг 3

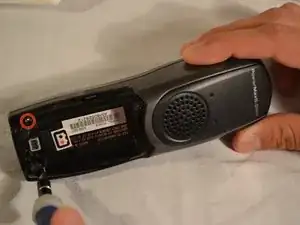

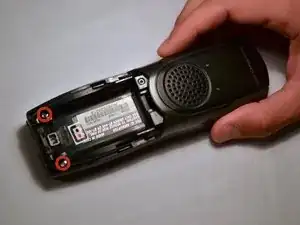

Снимите два винта по 11 мм внутри отсека для хранения батареи с помощью отвертки Phillips #1 (расположенной ближе к нижней части телефона)

Шаг 4

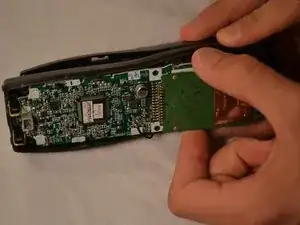

Аккуратно откройте корпус телефона вдоль шва в нижней части телефона, используя указательные и средние пальцы обеих рук

Шаг 5

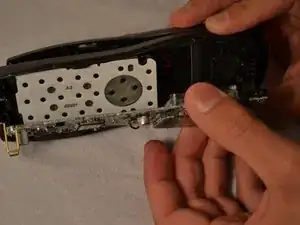

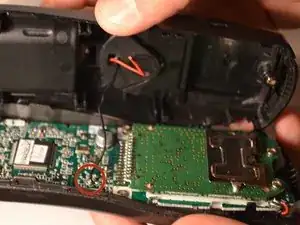

Убедитесь, что проводное соединение между печатной платой и задней оболочкой не натянуто

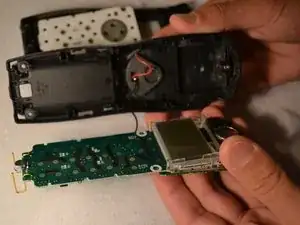

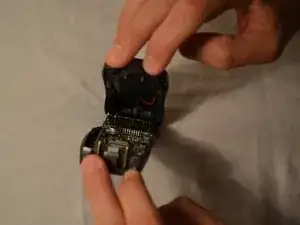

Сложите заднюю оболочку под переднюю оболочку и печатную плату

Шаг 6

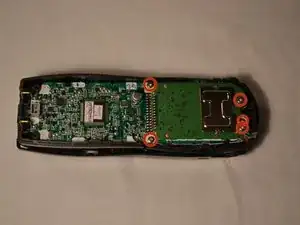

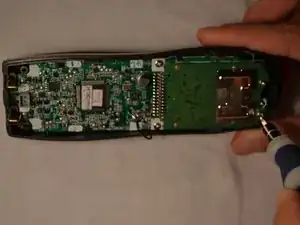

Осторожно удалите два средних винта по 7 мм, внешние верхние винты по 9 мм и верхний средний винт по 7 мм, которые крепят логическую плату к передней оболочке корпуса телефона, с помощью отвертки Phillips #1

Шаг 7
