Замена передней камеры HTC Rezound

Используйте пластиковый инструмент для открытия или пальцы, чтобы попасть в зазор между крышкой и корпусом. Снимите заднюю панель так, чтобы была видна красная батарея.

Снимите красную батарею для замены.

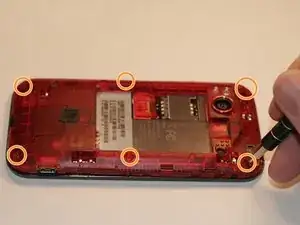

Отверните шесть винтов (Torx T4), показанных на фото.

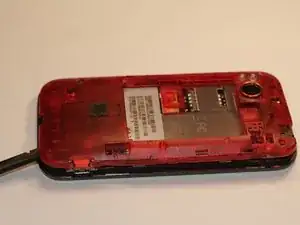

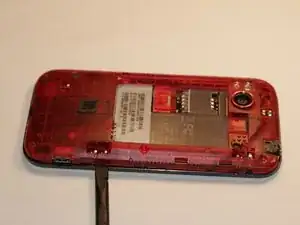

Используйте лопатку, чтобы отжать корпус от телефона.

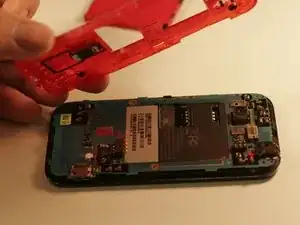

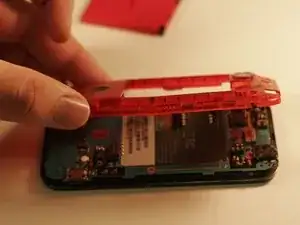

Осторожно снимите корпус с телефона.

После снятия красного корпуса будут видны следующие компоненты:

Основная камера

Разъём для наушников

Вибромотор

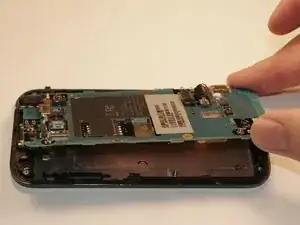

Снимите 2 винта (Torx T7), которые находятся в верхнем левом и нижнем правом углах устройства.

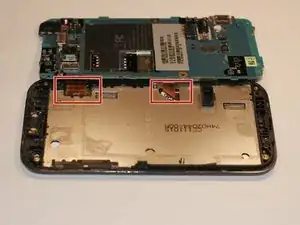

С помощью пинцета поднимите фиксатор на ленточных кабелях, соединяющих плату логики с экраном и дисплеем. Экран и дисплей на HTC Rezound, вероятно, слиты воедино, поэтому при замене одного, скорее всего, придётся заменять оба.

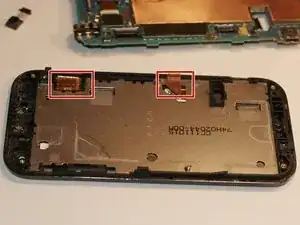

На этом этапе остаётся лишь вставить ленточные кабели вашего нового модуля в те же разъёмы на материнской плате!

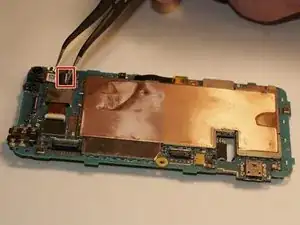

Здесь показана камера, которую вы будете заменять сегодня!

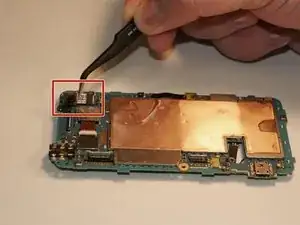

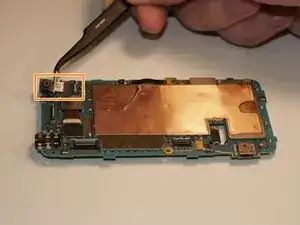

Осторожно переверните фиксатор ленточного кабеля, который соединяет камеру с платой логики.

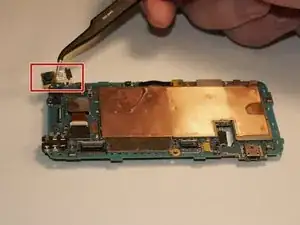

Плотно возьмитесь за кабель, не пережимая его, и вытащите из разъёма.

Возьмите запасную камеру и начните совмещать её с разъёмом на плате логики.

Зафиксируйте ленточный кабель в разъёме и опустите фиксатор обратно, чтобы зафиксировать его.
