Замена разъёма зарядки HTC Rhyme
В этом руководстве показано, как заменить разъём зарядки на HTC Rhyme.
Шаг 1

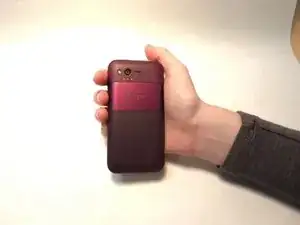

Изображение лицевой и тыльной стороны HTC Rhyme.
Шаг 2

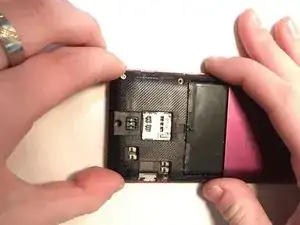

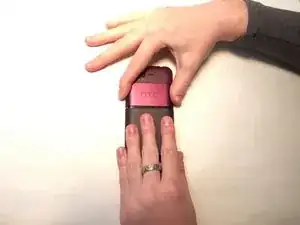

Снимите заднюю крышку, потянув вниз за нижнюю половину.
Шаг 3

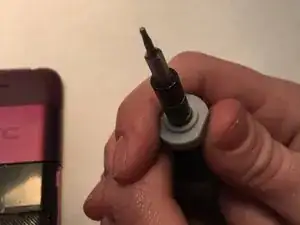

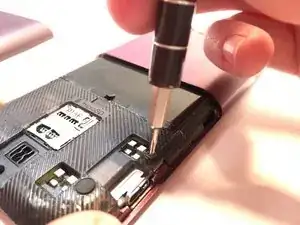

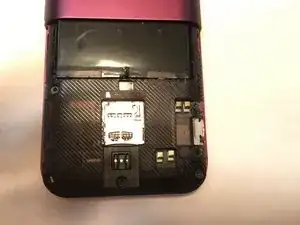

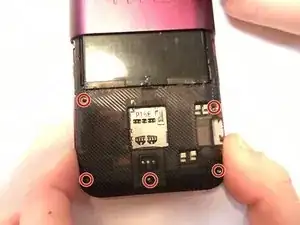

Используйте T5, чтобы выкрутить пять отмеченных на изображении винтов.
Шаг 4

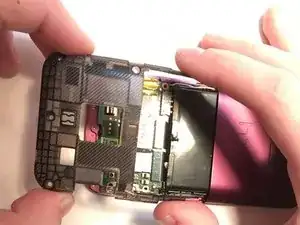

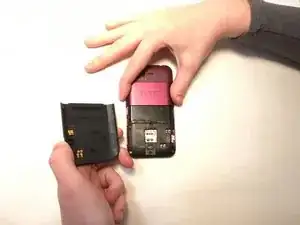

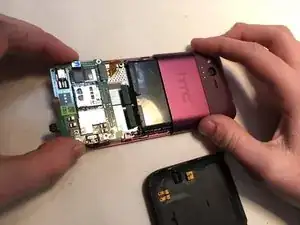

После удаления винтов сдвиньте заднюю крышку и снимите её с телефона.
Шаг 5

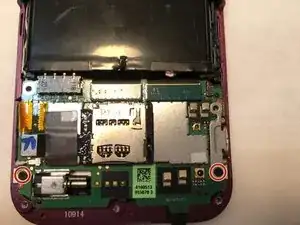

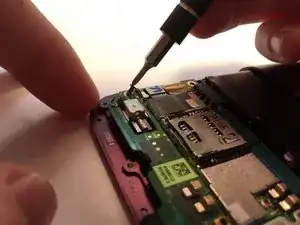

Удалите два винта, выделенных на изображении, крестовой отвёрткой.
Шаг 6

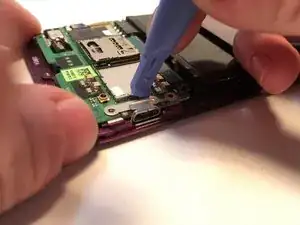

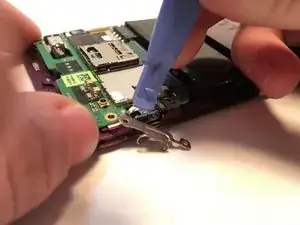

Отожмите маленькую серебристую деталь, расположенную над разъёмом зарядки.
Шаг 7

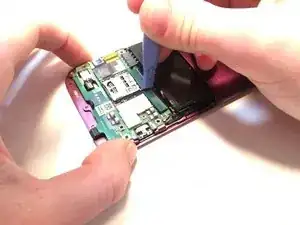

Отключите чёрный кабель в верхней правой части материнской платы.
Шаг 8

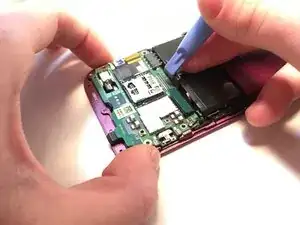

Отключите зелёные кабели в верхней центральной части материнской платы.
Шаг 9

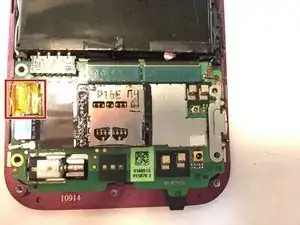

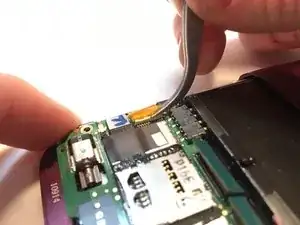

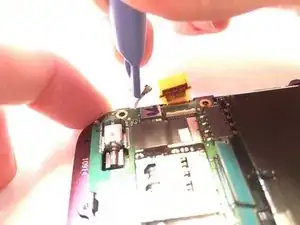

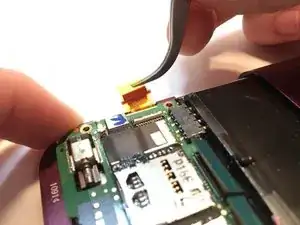

Отключите жёлтый кабель, аккуратно потянув за него пинцетом.
При сборке подключайте провод пальцами.
Шаг 10

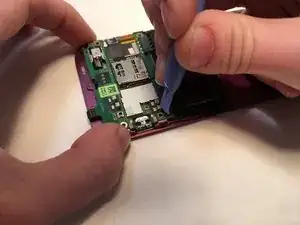

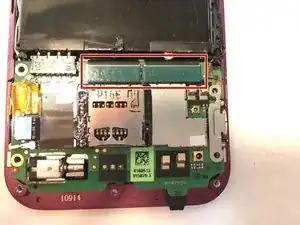

Отключите белый шлейф в нижней левой части материнской платы.
Шаг 11

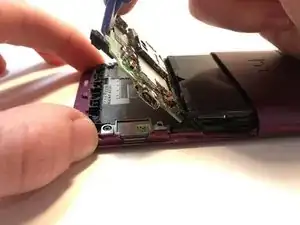

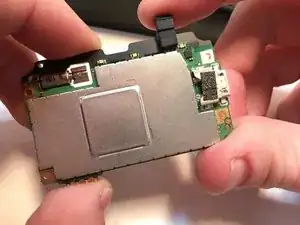

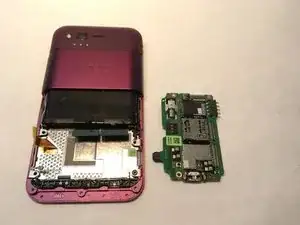

Осторожно извлеките материнскую плату вручную.
Шаг 12

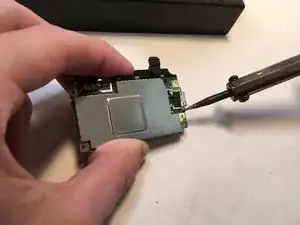

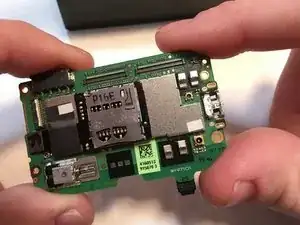

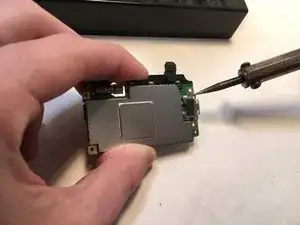

Разпаяйте и удалите разъём зарядки с материнской платы.
Припаять новый разъём зарядки к контактным площадкам, где был установлен предыдущий разъём.
Шаг 13
Следуйте шагам 11–1, чтобы собрать телефон обратно.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
