Замена microUSB-разъёма / нижней платы логики HTC OPM9200

Перед началом работы разрядите аккумулятор устройства ниже 25%. Заряженный литий-ионный аккумулятор может воспламениться и/или взорваться при случайном проколе.

Выключите устройство.

Найдите крышку слота карты памяти/SIM-карты на левой стороне устройства.

Открыв крышку, вы обнаружите слоты для карты памяти и SIM-карты. Аккуратно извлеките эти компоненты, если они установлены, и отложите в сторону.

Поднимите заднюю крышку, чтобы начать процесс снятия. Продолжайте снимать заднюю крышку, аккуратно работая вдоль края. После снятия отложите крышку в сторону.

Снимите пять винтов T4 Torx длиной 3,5 мм.

Снимите два винта #00 Phillips длиной 4,5 мм.

Обратите внимание на наклейку под аккумулятором. Продолжение данной инструкции может привести к аннулированию гарантии на ваше устройство.

Поместите пластиковую лопатку вдоль стыка передней и задней панелей. Перемещайте лопатку вдоль стыка, слегка поддевая, чтобы освободить пластиковые защёлки от передней панели.

Как только одна или две защёлки освободятся, вы сможете использовать свободную руку для дополнительного давления, продолжая одновременно прилагать усилие лопаткой.

При разъединении передней и задней панелей прикладывайте постоянное, но умеренное усилие. Излишнее давление может привести к повреждению панелей вдоль стыка.

Продолжайте двигаться вдоль стыка между двумя частями, пока в конечном итоге полностью не отделите заднюю панель, открыв доступ к внутренностям устройства.

Обратите внимание на положение разъёма аккумулятора.

Скоро мы будем поддевать аккумулятор, что может создать непреднамеренное давление на этот разъём. Будьте осторожны, чтобы не повредить его при извлечении аккумулятора.

Поместите пластиковую лопатку сбоку от аккумулятора и подведите её под аккумулятор. Медленно и аккуратно подденьте аккумулятор, отделяя его от клеевого слоя.

После того как одна сторона аккумулятора будет отделена от клеевых полос, вы можете использовать руку, чтобы с помощью дополнительного рычага освободить противоположную сторону.

Вы будете слышать треск и щелчки при освобождении аккумулятора от клеевых полос. Это нормальное и ожидаемое явление.

После того как аккумулятор будет отделён от устройства, разъём можно отсоединить, потянув его прямо вверх, в сторону от устройства.

Отсоедините антенный разъём от нижней платы логики с помощью пинцета. Захватите нижнюю часть металлического разъёма и потяните вверх, в сторону верхней части разъёма.

Разъём должен легко отсоединиться, если действия выполнены правильно.

Снимите ленту, закрывающую разъём, который фиксирует шлейф на нижней плате логики.

Используя пинцет, потяните шлейф в сторону от разъёма. Прикладывайте равномерное и постоянное усилие, пока шлейф полностью не выскользнет из разъёма.

Обратите внимание на положение трёх пластиковых защёлок, которые удерживают нижнюю плату логики на месте.

Поместите пластиковую лопатку с одной стороны и медленно начните поддевать. Плата слегка изогнётся, позволяя пройти мимо пластиковых защёлок и освободить плату.

При установке платы на место убедитесь, что все пластиковые защёлки надёжно удерживают плату. Возможно, потребуется сдвинуть плату влево или вправо для правильной фиксации.

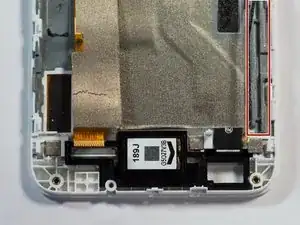

При сборке устройства убедитесь, что антенна правильно проложена.
