Замена дисплея (LCD) Samsung Galaxy J3 (2016)

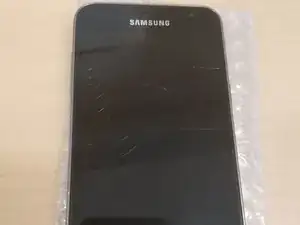

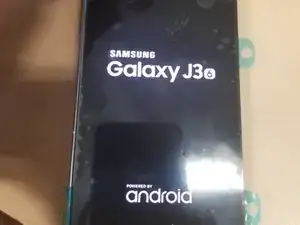

Перед любой разборкой рекомендуется подготовить устройство.

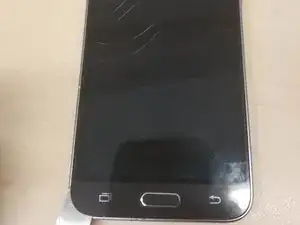

Если стекло разбито или треснуло, рекомендую наклеить скотч на поверхность, чтобы избежать риска порезов и выпадения осколков.

В этом устройстве стекло было целым, но ЖК‑панель треснула из‑за повреждения гибкого шлейфа.

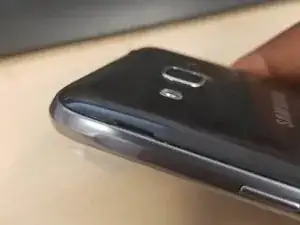

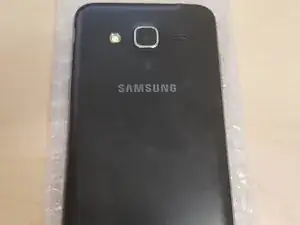

Для снятия задней крышки переверните устройство и подденьте крышку за маленький вырез в верхнем левом углу.

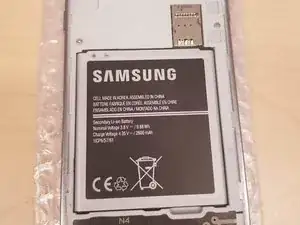

Редкое ныне наличие съёмного аккумулятора. Снимите его, поддев за нижний правый угол, где есть небольшой вырез.

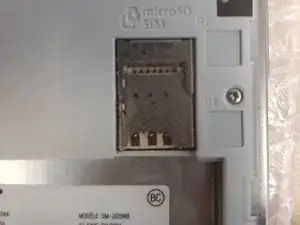

Это необязательно, поскольку карты не помешают при замене.

Поскольку устройство будет подвергаться сильному нагреву, всё же рекомендую извлечь карты на всякий случай.

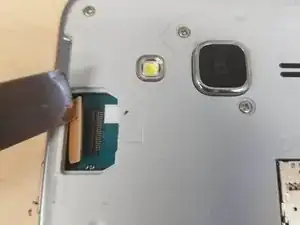

Доступ к шлейфу ЖК‑панели очень простой. Откройте маленькую крышку, и вы получите к нему доступ.

Как всегда с такими устройствами, не прикладывайте чрезмерную силу. Вы повредите плату, если разъём будет отсоединён неправильно.

Здесь виден индикатор попадания влаги (белый квадрат).

Ещё один индикатор находится внутри крышки, защищающей эту зону.

Подогрейте область вокруг дисплея феном для термообработки. Будьте осторожны — внутри спрятаны очень хрупкие шлейфы.

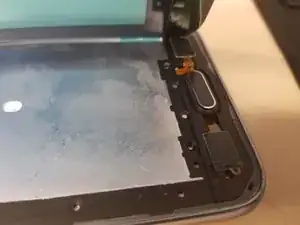

Рекомендую начинать с нижнего угла и поднимать нагретое стекло монтажной лопаткой.

Лучше двигаться слева направо, так как основной шлейф ЖК‑панели расположен в правом верхнем углу.

Категорически не рекомендую использовать металлические инструменты (как на фото), они перерезали шлейф дигитайзера при работе в левом верхнем углу.

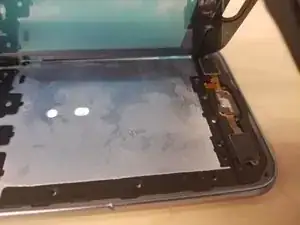

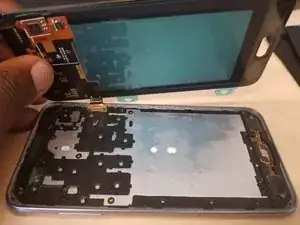

Теперь можно отделить модуль от корпуса, проведя через предусмотренное отверстие разъёма на боковой стороне.

Дисплей приклеен очень сильным клеем. Будьте осторожны при обращении с этой деталью.

Как в обратном порядке предыдущего шага, вставьте разъём в предназначенный для него паз.

Перед фиксацией клеем выполните примерку.

Не забудьте вставить или выровнять центральную кнопку перед закрытием.

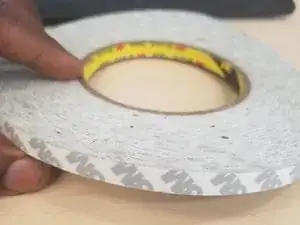

После установки рекомендую добавить дополнительный клей в центральной части для надёжной фиксации экрана.

После повторного подключения ЖК‑панели включите устройство и проверьте его работу.
