Как снять материнскую плату на Nokia Lumia 928

Начните с выключения телефона.

Далее извлеките лоток SIM-карты.

После удаления лотка SIM вы можете выкрутить винт T5 из слота для SIM-карты.

Теперь вставьте отвертку T5 в разъём для наушников. В гнезде для наушников находится винт T5, который нужно ослабить.

Винт в разъёме для наушников не вынимается, поэтому не пытайтесь его удалить. Nokia использует фиксирующую штангу в этом корпусе, которая блокирует пластиковые защёлки. Поэтому винт в разъёме для наушников служит для ослабления и затяжки штанги. Вы сломаете заднюю крышку, пытаясь снять винт, если не учтёте наличие штанги и сначала не ослабите её.

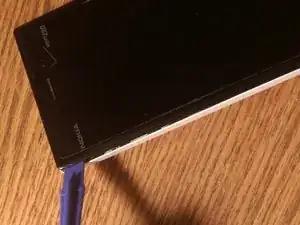

Теперь, когда штанга ослаблена, можно начать освобождать пластиковые защёлки, удерживающие заднюю крышку, с помощью пластиковой лопатки.

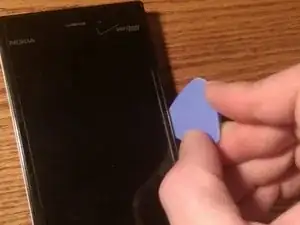

Мне удобнее всего начинать с верхнего левого угла и двигаться вниз к нижнему левому углу. Затем переходить к верхней части устройства и обходить вокруг, опускаясь по правой стороне. В последнюю очередь освобождаю нижнюю часть. Кажется, медиатор отлично подходит для освобождения пластиковых защёлок.

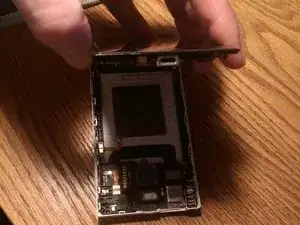

Когда защёлки будут освобождены, можно снять заднюю крышку.

Вы только что сняли заднюю крышку.

Для обратной сборки выполните эти действия в обратном порядке.

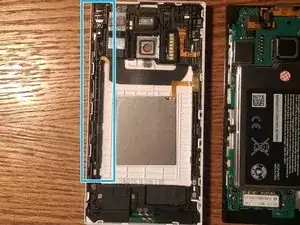

Область, выделенная на фото синим, — место расположения штанги.

Сначала отсоедините все ленточные кабели от их разъёмов на материнской плате.

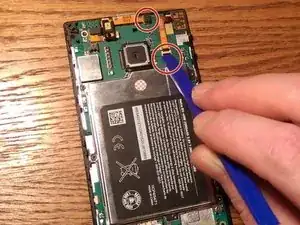

Две области, обведённые красным, показывают места, где нужно отсоединить ленточные кабели от логической платы.

Освободите ленточные кабели от логической платы с помощью пластиковой лопатки.

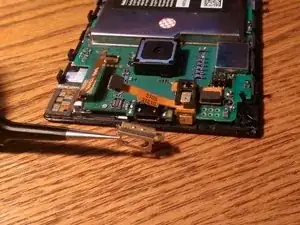

Теперь, когда соединения ленточных кабелей свободны, потребуется снять металлическую скобу вокруг порта USB.

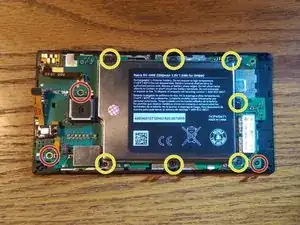

Теперь можно начать с выкручивания 10 винтов T5, крепящих материнскую плату.

Все десять винтов, по-видимому, одинакового размера. Но для надёжности постарайтесь держать винты, обведённые красным и жёлтым, отдельно.

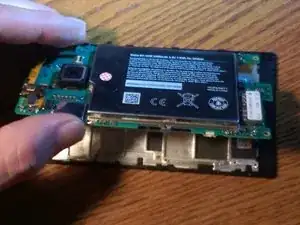

После удаления всех десяти винтов T5 можно приподнять материнскую плату с левой стороны.

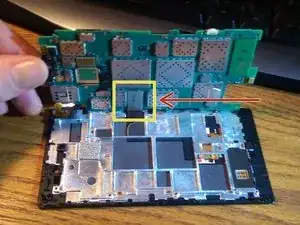

Область, выделенная жёлтым, — единственное соединение на нижней стороне материнской платы, которое нужно отсоединить. Это соединение дисплея.

Отсоедините это соединение от материнской платы пластиковой лопаткой.

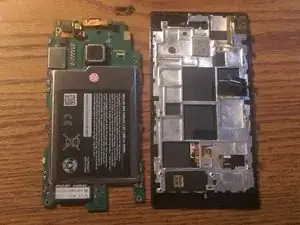

Теперь вы можете снять материнскую плату.
