Замена аккумулятора Nokia Lumia 928

Начните с отключения питания телефона.

Далее извлеките лоток для SIM-карты.

После удаления лотка для SIM-карты можно выкрутить винт T5 из гнезда для SIM-карты.

Теперь вставьте отвёртку T5 в разъём для наушников. Внутри разъёма для наушников находится винт T5, который необходимо ослабить.

Винт в разъёме для наушников не вынимается, поэтому не пытайтесь его удалить. Nokia использует блокирующую планку в этом корпусе, которая фиксирует пластиковые защёлки на месте. Винт в разъёме для наушников служит для ослабления и затяжки блокирующей планки. Если вы не ослабите планку заранее, пытаясь вынуть винт, вы сломаете заднюю крышку.

После ослабления блокирующей планки можно начать освобождать пластиковые защёлки, удерживающие заднюю крышку, с помощью рычага.

Мне удобнее начинать с верхнего левого угла и работать вниз к нижнему левому углу. Затем переходить к верхней части устройства и обходить его по кругу вниз по правой стороне. Внизу я освобождаю защёлки в последнюю очередь. Кажется, медиатор хорошо подходит для освобождения пластиковых защёлок.

Когда защёлки будут освобождены, можно снять заднюю крышку.

Вы теперь сняли заднюю крышку.

Для сборки повторите эти действия в обратном порядке.

Область, выделенная синим на фотографии, показывает, где расположена блокирующая планка.

Сначала освободите все шлейфы от их контактов на плате.

Две области, обведённые красным, показывают места, где необходимо отсоединить шлейфы от платы.

Освободите шлейфы от платы с помощью пластикового рычага.

Теперь, когда соединения шлейфов освобождены, нужно снять металлическую скобу вокруг разъёма USB.

Теперь можно приступать к выкручиванию 10 винтов T5, удерживающих плату.

Десять винтов кажутся одинакового размера. Но, чтобы быть осторожным, старайтесь держать винты, обведённые красным и жёлтым, отдельно.

После удаления всех десяти винтов T5 можно приподнять материнскую плату с левой стороны.

Область, выделенная жёлтым, — единственное соединение на нижней стороне платы, которое нужно освободить. Это соединение дисплея.

Отсоедините это соединение от платы с помощью пластикового рычага.

Теперь вы можете снять материнскую плату.

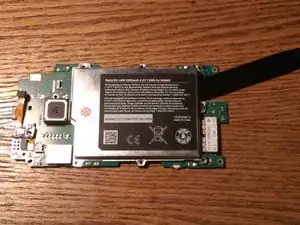

После снятия материнской платы у вас будет доступ к разъёму аккумулятора на плате.

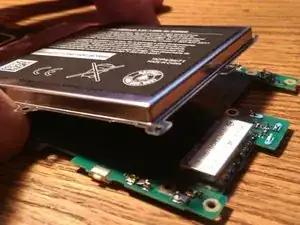

Аккумулятор также приклеен к плате, поэтому используйте пластиковую лопатку или аналогичный инструмент, чтобы оторвать аккумулятор от платы.

Пожалуйста, используйте пластиковый инструмент для поддевания аккумулятора, а не металлический. Это безопаснее.

Мне не пришлось применять нагрев для ослабления клея под аккумулятором. Я использовал пинцет с тонкими кончиками, чтобы поддеть край в месте, где находится винт, достаточно, чтобы вставить пластиковую лопатку под аккумулятор.

Двигайтесь вокруг аккумулятора, освобождая его от клея. Будьте осторожны, шлейф расположен рядом с камерой, поэтому аккуратно действуйте в этой области.

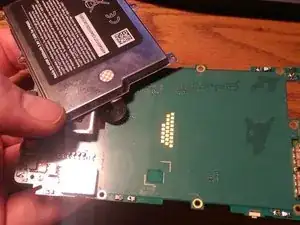

Когда аккумулятор освободится от клея на плате, переверните плату, чтобы отсоединить разъём аккумулятора от платы.

Держите аккумулятор на месте во время этой операции, чтобы не повредить элементы на плате.

Освободите разъём аккумулятора с помощью пластикового рычага.

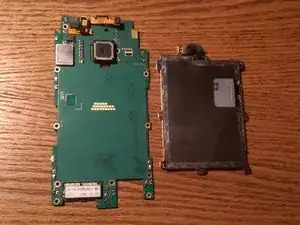

Теперь можно снять аккумулятор с платы.

Шлейф аккумулятора может быть немного сложно провести через отверстие в плате.

Теперь можно установить заменяемый аккумулятор и собрать устройство, следуя этим инструкциям в обратном порядке.
