Замена задней камеры Nokia Lumia 928
В этом руководстве показано, как заменить заднюю камеру на вашем устройстве. Существуют два предварительных руководства. В них показано, как снять заднюю панель и снять материнскую плату, что даст доступ к задней камере. Потребуется открутить несколько винтов, отсоединить несколько разъёмов и проявить терпение.
Шаг 1
Выключите телефон.

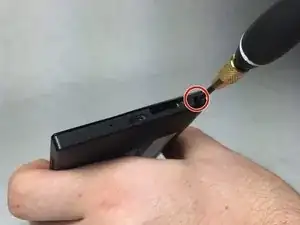

Внутри разъёма для наушников 3,5 мм находится винт, который нужно ослабить. Используйте отвёртку Torx T5.
Винт не вынимается. После ослабления он разблокирует фиксирующую планку внутри телефона. Вы сломаете её, если не выполните этот шаг правильно.
Снимите лоток для SIM-карты на верхней части телефона.
Выверните винт Torx T5 длиной 4,5 мм, отмеченный красным кружком на фото. (Примечание: все винты, которые вы будете выкручивать в телефоне, одинаковые.)
На винте есть наклейка, которую нужно отклеить. Это аннулирует вашу гарантию.
Шаг 2

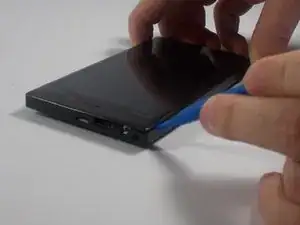

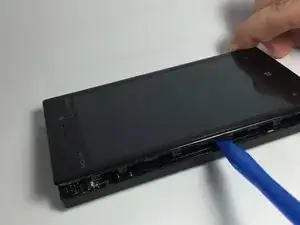

Используя инструменты для открывания из пластика, начните освобождать пластиковые защёлки по периметру телефона. Начните с верхнего левого угла, двигайтесь вниз по левой стороне. Затем обработайте верхнюю и нижнюю части телефона и, наконец, правую сторону.
В некоторых местах полезно перевернуть пластиковый инструмент для открывания вверх ногами, чтобы облегчить освобождение защёлок.

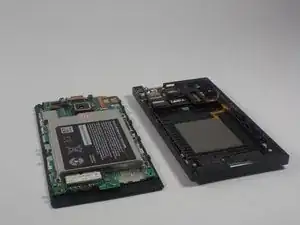

После освобождения всех защёлок снимите заднюю панель телефона.
Шаг 3

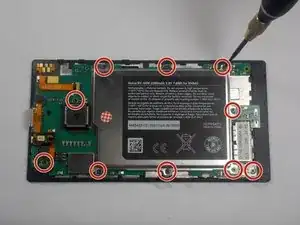

Выверните все 10 винтов T5 на материнской плате. Все винты — Torx T5 длиной 4,5 мм.
Шаг 4

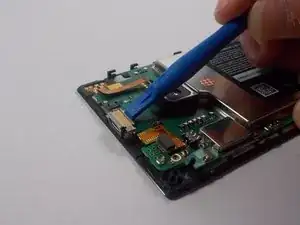

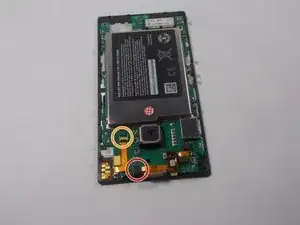

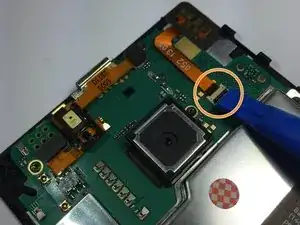

Отсоедините плоский шлейфовый разъём, выделенный красным кругом, пластиковой лопаткой.
Будьте очень осторожны с шлейфовыми разъёмами — их легко оторвать.
Шлейфовый разъём, выделенный жёлтым, представляет собой разъём с нулевым усилием вставки. На конце есть чёрная защёлка, которую нужно поднять вверх, прежде чем вытягивать шлейф.
Шаг 5
Снимите крышку порта USB с помощью пластиковой лопатки или вручную. Она снимается легко.
Шаг 6
Поднимите левую сторону материнской платы.

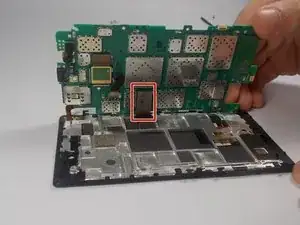

Есть один разъём, который нужно отсоединить пластиковой лопаткой; он отмечен красным прямоугольником. Не отрывайте материнскую плату от дисплейного модуля, пока не снимете этот разъём.

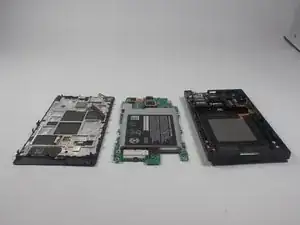

Теперь вы сняли материнскую плату с дисплейного модуля и задней панели.
Шаг 7

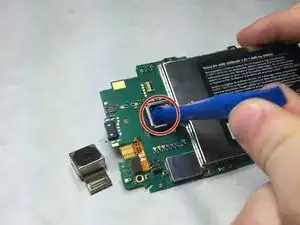

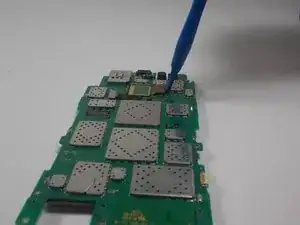

Подденьте разъём задней камеры пластиковой лопаткой и поднимите его.
Шаг 8
Выдавите камеру со стороны, где выступает корпус камеры (сторона на фото), задним концом пластиковой лопатки или вашим мизинцем.

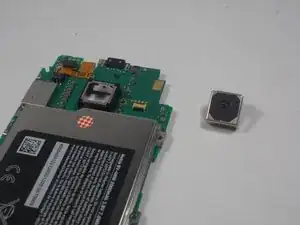

Вы сняли заднюю камеру.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
