Замена батареи Nokia Lumia 928

Выключите телефон.

Внутри разъёма для наушников 3,5 мм находится винт, который нужно ослабить. Используйте отвертку Torx T5.

Винт не вынимается. После ослабления он разблокирует фиксирующий рычаг внутри телефона. Вы сломаете его, если не выполните этот шаг правильно.

Извлеките лоток для SIM-карты на верхней части телефона.

Удалите винт Torx T5 длиной 4,5 мм, отмеченный красным кругом на фотографии. (Примечание: все винты, которые вы будете удалять в телефоне, одинаковые)

На винте находится наклейка, которую нужно отклеить. Это аннулирует вашу гарантию.

Используя пластиковые инструменты для вскрытия, начните освобождать пластиковые защёлки по периметру телефона. Начните с верхнего левого угла, двигайтесь вниз по левой стороне. Затем обработайте верхнюю и нижнюю части телефона и, наконец, правую сторону.

В некоторых местах для удобства можно перевернуть пластиковый инструмент для вскрытия вверх ногами, чтобы проще снять пластиковые защёлки.

После того как все защёлки будут освобождены, снимите заднюю крышку телефона.

Удалите все 10 винтов T5 на материнской плате. Все винты — Torx T5 длиной 4,5 мм.

Отсоедините ленточный разъём, выделенный красным кругом, с помощью пластикового инструмента для вскрытия.

Будьте очень осторожны с ленточными разъёмами — их легко оторвать.

Ленточный разъём, выделенный жёлтым, имеет разъём с нулевой силой вставки. На его конце есть чёрный флажок, который нужно перевернуть вверх, прежде чем вытягивать ленточный кабель.

Снимите крышку разъёма USB, используя пластиковый инструмент для вскрытия или вручную. Она легко снимается.

Поднимите левую сторону материнской платы.

Есть один разъём, который нужно удалить пластиковым инструментом, он выделен красным прямоугольником. Не отрывайте материнскую плату от узла дисплея, пока не удалите этот разъём.

Теперь вы сняли материнскую плату с узла дисплея и задней крышки.

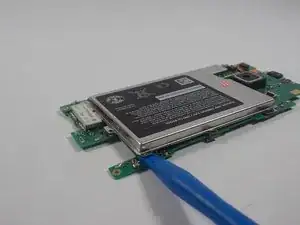

Используйте пластиковый инструмент для вскрытия, чтобы поддеть батарею и оторвать её от материнской платы.

Этот шаг требует терпения. Важно НЕ гнуть материнскую плату при попытке оторвать батарею.

Вы должны услышать, как клей разделяет две части. Не беспокойтесь об этом, если вы аккуратны, всё будет в порядке.

Теперь, когда батарея отделена от материнской платы, можно её извлекать. Сначала приподнимите разъём ленточного кабеля батареи.

После освобождения разъёма начинайте вынимать батарею из корпуса, потянув её от материнской платы.

Осторожно с ленточным кабелем, соединяющим батарею с материнской платой. Его непросто протянуть через отверстие, требуется терпение.

Когда вы протянете ленточный кабель через отверстие в материнской плате, батарею можно будет полностью извлечь.
